Traitement des dépendances
Présentation du traitement des dépendances
Le traitement des dépendances représente le traçage des relations entre les objets à inclure dans la configuration que vous définissez pour la collecte d'objets pour une action. Il convient d'établir une distinction essentielle entre le traitement des dépendances centré sur les articles et celui centré sur les documents CAO. En résumé, le traitement centré sur les articles effectue le suivi des dépendances d'une structure de produit (traitement des dépendances d'articles), tandis que le traitement centré sur les documents CAO suit la structure du modèle d'un document CAO (traitement des dépendances CAO).
Windchill prend également en charge le traitement des dépendances des documents Windchill.
Par défaut, lorsqu'un objet est initialement sélectionné pour une action, le traitement des dépendances est basé sur le type de l'objet, comme indiqué dans le tableau suivant :
|
Objets de la sélection initiale
|
Traitement des dépendances par défaut
|
|---|---|
|
Documents CAO
|
Traitement des dépendances CAO
|
|
Articles Windchill
|
Traitement des dépendances d'articles
|
|
Documents Windchill
|
Traitement des dépendances documentaires
|
|
Ensemble mixte d'objets comportant un ou plusieurs documents CAO
|
Traitement des dépendances CAO
|
|
Ensemble mixte d'objets comportant un ou plusieurs articles, mais aucun document CAO
|
Traitement des dépendances d'articles
|

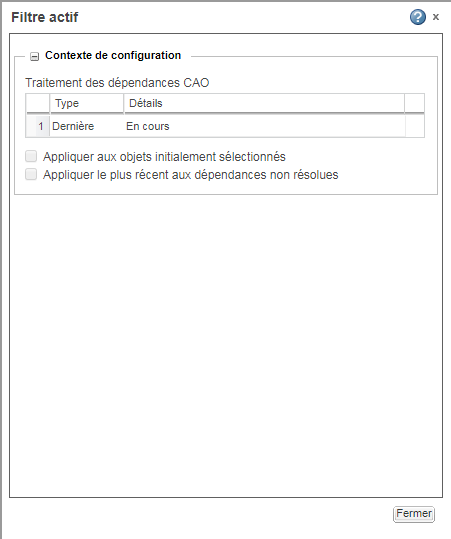

Pour visualiser le type de traitement des dépendances spécifié pour la page d'action actuelle, cliquez sur l'icône Filtre actif
afin d'ouvrir la fenêtre Filtre actif, illustrée ci-après en présentant Traitement des dépendances CAO.
afin d'ouvrir la fenêtre Filtre actif, illustrée ci-après en présentant Traitement des dépendances CAO.

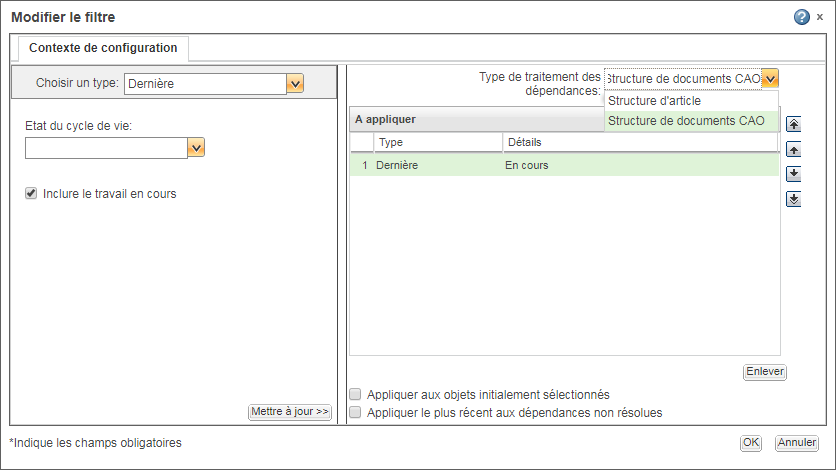

Il est également possible de définir le type de traitement des dépendances que vous souhaitez utiliser, indépendamment du type d'objet de la sélection initiale. Pour ce faire, activez la sélection explicite du type de traitement des dépendances, puis éditez le filtre de contexte de configuration associé à l'action. Pour définir le traitement des dépendances sur la structure d'articles ou de documents CAO, définissez la préférence de serveur > > sur Oui dans l'utilitaire Gestion des préférences. Lorsque cette préférence est définie sur Oui (la valeur par défaut est Non), elle ajoute un champ à la fenêtre Modifier le filtre de la page d'action.
 | Même si le paramétrage par défaut de l'option Activer le type de traitement de la dépendance est faux, l'ensemble des actions PDM utilisant le collecteur fonctionnent avec le traitement des dépendances activé, comme indiqué dans le tableau précédent. |
Vous pouvez choisir une de ces méthodes indépendamment du fait que l'objet sélectionné initialement soit un article ou un document CAO, tant qu'il existe une association active entre l'article et le document CAO. Par exemple, si la Structure d'article est sélectionnée en tant que type de traitement des dépendances et qu'un objet d'article figure dans la sélection initiale, la configuration inclut l'enfant de cet objet d'article. Si, toutefois, l'objet sélectionné initialement est un document CAO, le traitement de type Structure d'article commence par localiser l'article associé audit document CAO. Il effectue ensuite le suivi de la structure d'articles et collecte les documents CAO qui sont associés aux articles qui la composent. Dans ce cas, le document CAO sélectionné initialement et les documents CAO associés aux articles dépendants de son article homologue sont ajoutés à la Liste d'objets.
La procédure suivante explique en détail comment fonctionne le traitement centré articles d'un document CAO :
• Le document CAO sélectionné initialement demeure dans la Liste d'objets.
• Le système bascule l'objet "racine" vers l'article figurant dans une association de type propriétaire qui est ensuite utilisé pour les opérations suivantes :
◦ La définition des contextes de configuration dans l'interface utilisateur Modifier le filtre affiche les contextes de configuration de type d'article (par exemple, dernière, noms de configuration de référence, vue, effectivité).
◦ La collecte des dépendances affiche les choix de dépendance d'article (toutes, aucune).
◦ Par exemple, si :
configuration = configuration de référence
dépendances = toutes
seules les dépendances d'article qui font également partie de la configuration de référence sont prises en compte.
• Le système recherche ensuite les documents associés aux articles collectés et les renvoie en tant que dépendances du document CAO sélectionné initialement dans la Liste d'objets.
◦ Tout document CAO inclus est une version (révision/itération) homologue de la version des articles collectés.
◦ En cas de sélection d'une configuration de référence pour des articles, les documents CAO ne doivent pas faire partie de la configuration de référence.
| | Lorsque le traitement des dépendances d'un contexte d'espace de travail est centré sur les articles, un document CAO est considéré comme obsolète si la version de l'espace de travail n'a pas de lien d'association à la version de l'article dans la configuration de référence définie pour les articles. |
Inversement, si l'option Structure CAO est sélectionnée comme type de traitement des dépendances dans la fenêtre Modifier le filtre, voici comment s'effectue le traitement des dépendances du document CAO :
• Le document CAO sélectionné initialement demeure dans la Liste d'objets.
• Ce document CAO devient l'objet "racine" pour les opérations suivantes :
◦ La définition des contextes de configuration dans l'interface utilisateur Modifier le filtre affiche les contextes de configuration de type de document CAO (par exemple, dernière, sauvegardé).
◦ La collecte des dépendances affiche les choix de dépendance de document CAO (toutes, obligatoires, aucune).
• Ensuite, le système recherche les documents CAO utilisés et référencés et les renvoie en tant que dépendances.
| | Lorsque vous collectez les dépendances à partir de l'interface utilisateur Windchill, le serveur de méthodes enregistre les collections dans un cache pour améliorer les performances. Pour les structures très volumineuses comportant un grand nombre de dépendances et d'objets associés, l'administrateur du site peut vouloir modifier la durée de conservation du cache. Vous pouvez configurer cette durée à l'aide du paramètre com.ptc.core.collectionsrv.engine.cache_expiration_time de wt.properties. Cette propriété affectera UNIQUEMENT les collections effectuées à partir de l'interface utilisateur Windchill, et pas les API appelées via Windchill REST Services. Pour plus d'informations, consultez l'article CS73935. |
Exemples de traitement des dépendances
Cette section fournit des exemples du comportement de collection respecté pour un échantillon d'ensemble de données, en fonction de la sélection initiale d'objets et du type de traitement des dépendances.

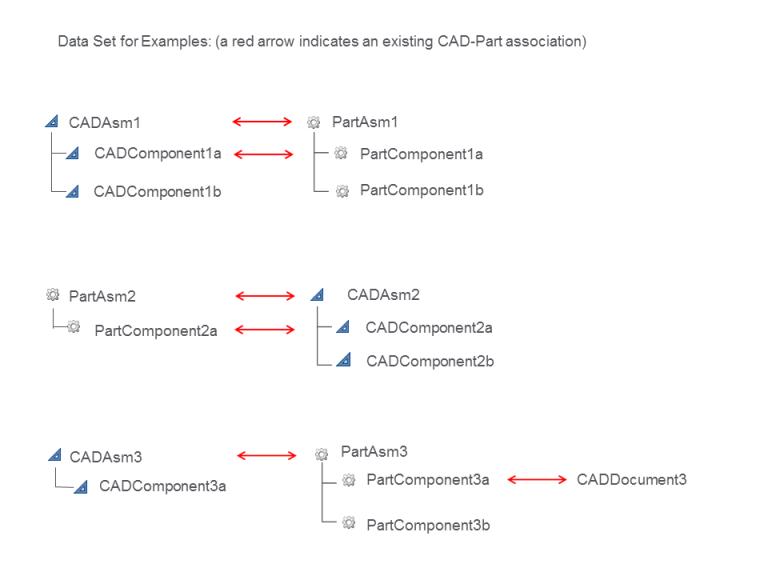

Considérons l'ensemble de données ci-après.
Le tableau ci-après affiche les résultats du traitement des dépendances des actions de collecte lorsque tous les objets de la sélection initiale sont du même type.
Sélection initiale | Type de traitement des dépendances | Paramétrage des dépendances | Liste d'objets résultants | Commentaires |
|---|---|---|---|---|
CADAsm1 | Structure de documents CAO | Document CAO : Tous | CADAsm1, CADComponent1a, CADComponent1b | La collection parcourt la structure du document CAO (EPMDocument). |
CADAsm1 | Structure d'article | Article : Tous | CADAsm1, CADComponent1a | 1. Le type de traitement des dépendances est la Structure d'article. L'objet PartAsm1 associé à l'objet CADAsm1 sélectionné initialement est parcouru. 2. Les documents CAO associés aux dépendances de PartAsm1 sont collectés. 3. Le collecteur renvoie l'objet CADAsm1 sélectionné initialement et CADComponent1a en tant qu'objet associé à PartComponent1a (non en tant que dépendance de CADAsm1). |
CADAsm1, CADAsm2 | Structure d'article | Article : Tous | • CADAsm1, CADComponent1a • CADAsm2, CADComponent2a | 1. Le type de traitement des dépendances est la Structure d'article. Les documents CAO associés aux dépendances de PartAsm1 et PartAsm2 sont parcourus. 2. Les documents CAO associés aux dépendances de PartAsm1 et PartAsm2 sont collectés. 3. Le collecteur renvoie les objets CADAsm1 et CADAsm2 sélectionnés initialement, ainsi que CADComponent1a et CADComponent2a en tant qu'objets associés à PartComponent1a et à PartComponent2a, respectivement (non en tant que dépendances de CADAsm1 et CADAsm2). |
CADAsm3 | Structure d'article | Article : Tous | • CADAsm3 • CADDocument3 | 1. Le type de traitement des dépendances est la Structure d'article. L'objet PartAsm1 associé à l'objet CADAsm3 sélectionné initialement est parcouru. 2. Les documents CAO associés aux dépendances de PartAsm3 sont collectés. 3. Le collecteur renvoie l'objet CADAsm3 sélectionné initialement et CADDocument3 en tant qu'objet associé à PartComponent3a. |
PartAsm3 | Structure de documents CAO | Document CAO : Tous | PartAsm3 | Les dépendances d'un document CAO associé n'ont pas d'articles associés. |
Le tableau ci-après affiche les résultats du traitement des dépendances des actions de collecte lorsque les objets de la sélection initiale sont de types différents.
Sélection initiale | Type de traitement des dépendances | Paramétrage des dépendances | Résultats | Commentaires |
|---|---|---|---|---|
CADAsm1, PartAsm2 | Structure de documents CAO | Document CAO : Tous | • CADAsm1, CADComponent1a, CADComponent1b • PartAsm2, PartComponent2a | 1. Le type de traitement des dépendances est la Structure de documents CAO. L'objet CADAsm2 associé à l'objet PartAsm2 sélectionné initialement est parcouru, de même que l'objet CADAsm1 sélectionné initialement. 2. Les articles associés aux dépendances de CADAsm2 sont collectés, tout comme les dépendances de CADAsm1. 3. Le collecteur renvoie les objets sélectionnés initialement (CADAsm1, PartAsm2), ainsi que les dépendances de CADAsm1 (CADComponent1a, CADComponent1b). En outre, les articles associés aux dépendances de CADAsm2 sont renvoyés. |
CADAsm1, PartAsm2 | Structure d'article | Article : Tous | • CADAsm1, CADComponent1a • PartAsm2, PartComponent2a | 1. Le type de traitement des dépendances est la Structure d'article. L'objet PartAsm1 associé à l'objet CADAsm1 sélectionné initialement est parcouru, de même que l'objet PartAsm2 sélectionné initialement. 2. Les documents CAO associés aux dépendances de PartAsm1 sont collectés, tout comme les dépendances de PartAsm2. 3. Le collecteur renvoie les objets sélectionnés initialement (CADAsm1, PartAsm2) et les dépendances de PartAsm2 (PartComponent2a). En outre, les documents CAO associés aux dépendances de PartAsm1 (CADComponent1a) sont renvoyés. |
CADAsm1, PartAsm3 | Structure de documents CAO | Document CAO : Tous | • CADAsm1, CADComponent1a, CADComponent1b • PartAsm3 | 1. Le type de traitement des dépendances est la Structure de documents CAO. L'objet CADAsm3 associé à l'objet PartAsm3 sélectionné initialement est parcouru, de même que l'objet CADAsm1 sélectionné initialement. 2. Les articles associés aux dépendances de CADAsm3 sont collectés, tout comme les dépendances de CADAsm1. 3. Le collecteur renvoie les objets sélectionnés initialement (CADAsm1, PartAsm3), ainsi que les dépendances de CADAsm1 (CADComponent1a, CADComponent1b). Etant donné qu'il n'existe aucun objet associé aux dépendances de CADAsm3, aucun autre article n'est renvoyé. |
