Concept de conception multicorps
Un corps est un objet conteneur pour la géométrie. Vous pouvez créer des articles contenant un ou plusieurs corps géométriques. Chaque corps peut être géré individuellement et peut avoir des caractéristiques différentes.
L'utilisation de corps en CAO offre les avantages suivants :
• Vous pouvez facilement ajouter ou enlever de la matière à une seule pièce finie.
• Vous pouvez concevoir ensemble des pièces dont la géométrie est étroitement couplée.
• Vous pouvez représenter différentes matières utilisées dans un article unique.
Lorsque le modèle ne représente qu'un seul article dans la nomenclature d'étude, vous pouvez associer le document CAO du modèle multicorps à un article. Toutefois, si le modèle représente plusieurs articles, il est recommandé d'utiliser la méthodologie du modèle principal. Lorsque vous utilisez l'approche de modèle principal, vous commencez la conception en tant que modèle unique. Mais par la suite, vous enregistrez chaque article en tant que modèle séparé. Par conséquent, il existe une relation de type un-à-un entre les documents CAO et les articles.
Commençons par prendre un exemple dans lequel vous pouvez utiliser les fonctionnalités de conception multicorps pour obtenir un seul modèle multicorps.

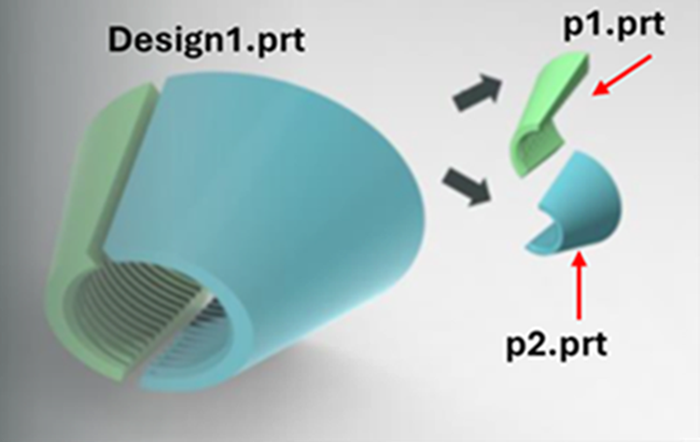

Dans cet exemple, les deux moitiés sont conçues ensemble car elles contiennent un filetage commun. Après les avoir conçues ensemble, le modèle est divisé en deux. La nomenclature d'étude contient les deux moitiés séparées et chaque moitié possède son propre numéro d'article : p1.prt et p2.prt.

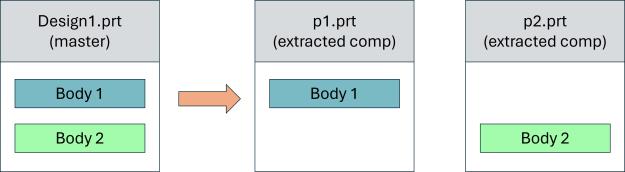

En utilisant la technique du modèle principal dans le diagramme ci-dessus, vous commencez avec un modèle CAO multicorps stocké sur un seul document CAO. Toutefois, il est ensuite enregistré sous la forme de deux documents CAO séparés et associés. Chaque document CAO est associé à un article différent utilisé dans une nomenclature d'étude avec une association de propriétaire. Ici, Design1.prt (article principal) n'est pas associé à un article Windchill, comme un composant générique de table de famille. Au lieu de cela, il est utilisé uniquement pour construire ou piloter les moitiés individuelles du bouchon, tandis que p1.prt et p2.prt sont assemblés dans l'assemblage de la nomenclature d'étude.
Une autre méthode consiste à ce que la nomenclature d'étude ne contienne qu'un seul numéro d'article, car la conception du bouchon est un assemblage inséparable. Dans de tels scénarios, il n'est pas nécessaire d'enregistrer les corps dans leurs propres modèles. Dans le même exemple pour le bouchon ci-dessus, si la fabrication est sous-traitée et que vous ne pouvez pas commander chaque moitié séparément, l'article de conception est associé à l'article unique dans la nomenclature d'étude à l'aide de cette méthode.
En résumé, la conception multicorps commence la conception en tant que modèle unique. Toutefois, par la suite, vous devrez peut-être enregistrer chaque corps en tant que modèle distinct pour disposer d'une relation de type un-à-un entre les documents CAO et les articles.
 | Les articles multicorps ne doivent pas remplacer l'utilisation d'assemblages, car ils sont constitués de plusieurs corps solides qui ne sont pas configurés de façon dynamique. |
Il est généralement recommandé qu'un article (multicorps ou non) représente un numéro d'article dans une nomenclature d'étude.
