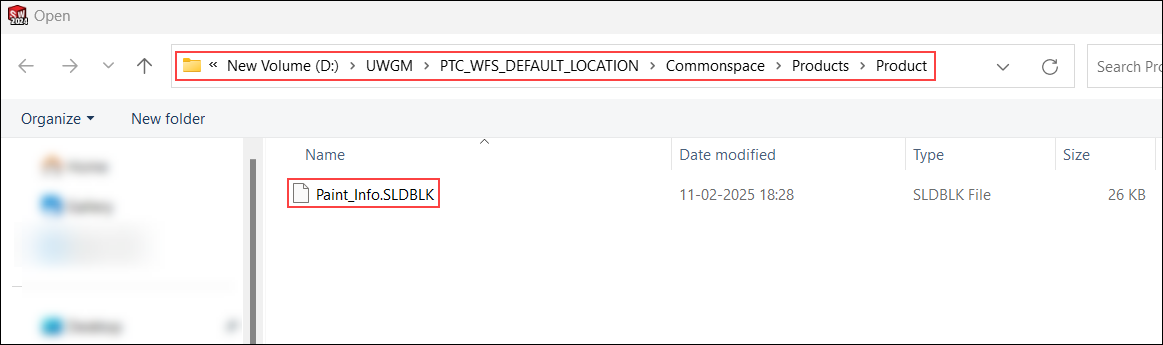

Windchill Workgroup Manager 13.1.0.1 et les versions ultérieures prennent en charge les fichiers de modèle, tels que les fichiers *.slddrt, *.sldblk et *.sldbomtbt. Dans Windchill, ces fichiers de modèle sont classés sous la catégorie de document Format. Pour utiliser ces fichiers, ajoutez le dossier de l'espace commun Windchill aux options système SOLIDWORKS en procédant comme suit :

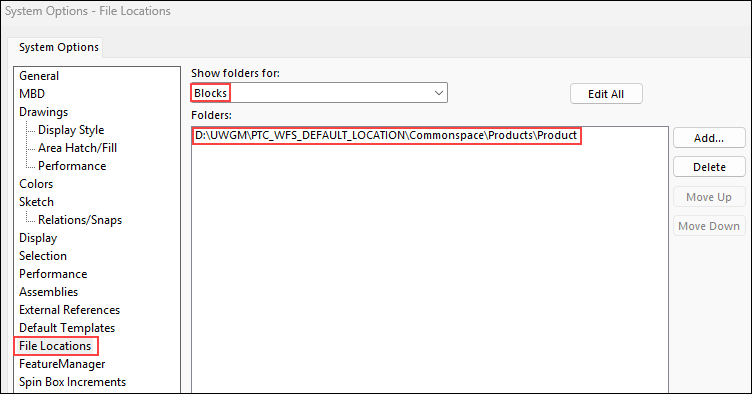

Par exemple, pour les fichiers *.sldblk, sélectionnez Blocks dans la liste Show folders for, puis ajoutez le chemin du dossier de l'espace commun Windchill, comme illustré dans l'exemple ci-dessous :

Après avoir ajouté le chemin de l'espace commun Windchill, vous pouvez utiliser les fichiers de modèle intégrés de Windchill dans SOLIDWORKS.

Pour l'option Blocks, vous pouvez également ajouter le chemin du dossier de l'espace commun dans la bibliothèque SOLIDWORKS Design Library. Cela vous permet de faire glisser les blocs directement dans la zone graphique SOLIDWORKS à partir de la bibliothèque Design Library.

A partir de la version Windchill 13.1.1.0, la valeur par défaut de la préférence Interdire les liens de structure produit par type de document est définie sur FORMAT pour SOLIDWORKS. Ce paramétrage empêche les documents CAO appartenant à la catégorie de document Format de créer des associations de propriétaire avec des articles Windchill, même si vous cochez la case Associer automatiquement les articles aux documents CAO lors d'une intégration. Consultez la rubrique Configuration de l'association automatique.
