Ouvrir à partir de Windchill (CATIA V5)
Cette action vous permet de sélectionner un objet CAO à partir de l'espace de travail actif ou de l'espace commun du serveur Windchill enregistré, puis de l'ouvrir dans votre session de conception CATIA V5 active. L'action Ouvrir à partir de Windchill est disponible dans le menu PTC Windchill et la Barre d'outils PTC Windchill dans CATIA V5.
Vous pouvez ouvrir un document CAO à partir de l'espace commun ou de l'espace de travail Windchill. Les autres objets nécessaires à l'ouverture du document CAO sélectionné sont également collectés.
 |
Pour utiliser Windchill Workgroup Manager, vous devez d'abord enregistrer un serveur et sélectionner un espace de travail actif. Pour plus d'informations, reportez-vous au manuel anglais Guide d'installation de Windchill Workgroup Manager.
|

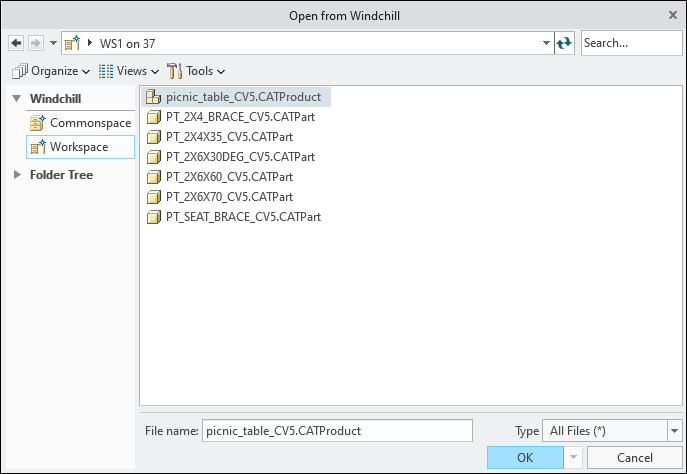

L'option Ouvrir à partir de Windchill vous permet de rechercher le fichier à ouvrir dans CATIA V5.
|
|
L'action Ouvrir à partir de Windchill ne prend pas en charge l'ouverture de plusieurs documents CAO en même temps.
|
Sélectionnez un fichier ou saisissez le nom du fichier à ouvrir dans la zone de texte Nom de fichier :. Vous pouvez filtrer l'affichage en sélectionnant tous les fichiers ou uniquement les fichiers CATIA V5 à l'aide du menu Type. Grâce à l'utilitaire Rechercher, vous pouvez rechercher des documents CAO par nom partiel ou caractère générique (*).
 | Vous pouvez également cliquer avec le bouton droit de la souris sur l'objet dans l'espace de travail ou l'espace commun Windchill et sélectionner Ouvrir dans CATIA V5. |
Pour personnaliser l'affichage de la fenêtre Ouvrir à partir de Windchill, vous pouvez sélectionner des options dans les menus suivants.

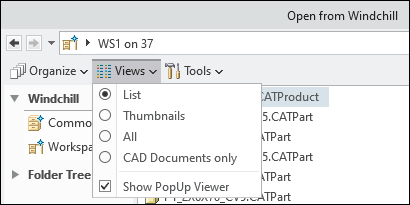

• Vues
Dans le menu Vues, vous pouvez sélectionner un type de vue Liste, Miniatures, Tout ou Documents CAO seuls. Si le document CAO possède une représentation visualisable (miniature), vous pouvez afficher l'aperçu en définissant la vue sur Miniatures.

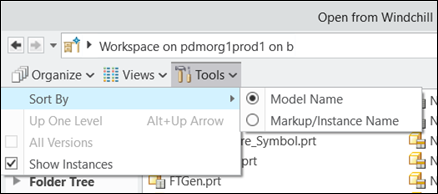

• Outils
Dans le menu Outils, vous pouvez choisir d'afficher ou non l'instance en regard de tous les objets, ainsi que définir l'ordre de tri par Nom du modèle ou Annotation/Nom d'instance.
Pour plus d'informations, consultez la rubrique Bonnes pratiques concernant l'ouverture d'assemblages volumineux dans CATIA V5.
