Nouveau document CAO (CATIA V5)
L'option Windchill Nouveau document CAO est accessible à partir de CATIA V5 ou du menu Fichier de l'espace de travail.

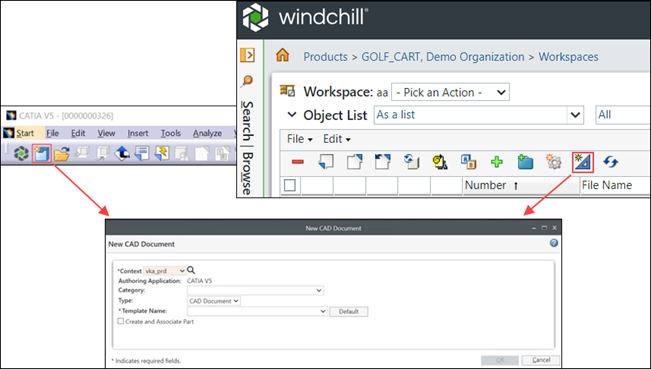

Lorsque CATIA V5 est connecté à Windchill Workgroup Manager, l'action Nouveau document CAO de CATIA V5 vous permet de spécifier les informations d'attribut Windchill et de créer de nouveaux documents CAO de la même manière que dans Windchill, sans quitter l'environnement CAO.
Pour créer un document CAO :
1. Dans CATIA V5, cliquez sur
. Vous pouvez également cliquer sur > > ou cliquer sur
dans l'espace de travail Windchill. La fenêtre Nouveau document CAO s'ouvre.
. Vous pouvez également cliquer sur > > ou cliquer sur dans l'espace de travail Windchill. La fenêtre Nouveau document CAO s'ouvre.2. Sélectionnez une valeur dans la zone Contexte. Vous pouvez également cliquer sur
pour rechercher le nom de contexte.
pour rechercher le nom de contexte.3. Sélectionnez des valeurs dans les zones Catégorie, Type et Nom du modèle. Selon le modèle sélectionné, la section Attributs de la fenêtre Nouveau document CAO s'affiche.
 | Dans la zone Nom du modèle, vous pouvez sélectionner un modèle ou cliquer sur Par défaut pour définir un modèle par défaut. |
| | Les modèles prêts à l'emploi sont fournis en guise d'exemples. Toutefois, nous vous recommandons de créer vos propres modèles. Pour plus d'informations sur la création de modèles, consultez la rubrique Création d'un modèle de document CAO. Si vous utilisez un modèle standard, vous pouvez obtenir un message d'avertissement signalant que le format de fichier provient d'une version antérieure et qu'il sera mis à jour. Pour éviter cet avertissement, utilisez votre application auteur standard pour corriger la version du fichier ou mettez à jour le modèle pour le faire correspondre à la version CAO actuelle. |
4. Entrez les valeurs des différents attributs, tels que Nom, Nom de fichier, Révision, Description et Emplacement.
5. Cochez la case Créer et associer un article pour créer un article associé avec le nouveau document CAO.
 | Nous vous recommandons d'associer un article à un document CAO pendant la génération d'un objet plutôt que lors de la création d'une structure. |
6. Cochez la case Ouvrir dans l'application auteur pour ouvrir le nouveau document CAO dans l'application auteur.
7. Cliquez sur OK pour achever la tâche. Un document CAO est créé dans l'espace de travail actif.
Pour plus d'informations, consultez la rubrique Création d'un document CAO.
Modèles Nouveau document CAO prêts à l'emploi
PTC propose des modèles de nouveau document CAO standards pour toutes les solutions Windchill Workgroup Manager. Vous pouvez ainsi créer des documents CAO dans Windchill PDMLink, sans avoir besoin de commencer par configurer les modèles. Vous pouvez créer vos propres modèles ou modifier les modèles standards pour être rapidement opérationnel.
