Affichage des attributs système Windchill par défaut dans l'arbre des spécifications
Pour découvrir la liste des attributs fournis par Windchill, consultez la rubrique Attributs système Windchill par défaut.
Pour les éléments CATDrawing, les attributs système Windchill par défaut apparaissent sous forme de paramètres. Si vous avez configuré CATIA V5 pour l'affichage du noeud Paramètres, vous pouvez visualiser ces paramètres dans l'arbre des spécifications. Toutefois, pour les éléments CATPart et CATProduct, les attributs système Windchill par défaut sont créés en tant que propriétés et n'apparaissent pas dans l'arbre des spécifications. Si vous souhaitez que ces informations s'affichent dans l'arbre des spécifications, vous devez créer des paramètres qui référencent les propriétés à afficher. Pour ce faire, procédez comme suit :
1. Après avoir sélectionné l'élément CATPart ou CATProduct, sélectionnez > .

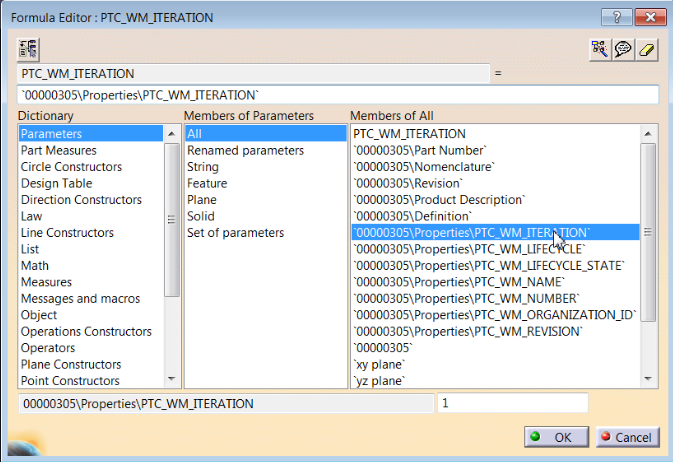

2. Dans la fenêtre Formules, cliquez sur New Parameter of type.
3. Dans le champ de nom, entrez l'attribut système Windchill par défaut que vous souhaitez afficher, tel que PTC_WM_ITERATION.
4. Cliquez sur Ajouter une formule.
5. Dans la liste Members of All, double-cliquez sur la propriété pour l'élément CATPart ou CATProduct, puis cliquez sur OK.
6. Pour visualiser les propriétés supplémentaires sous forme de paramètres, répétez les étapes 2 à 5.
7. Lorsque vous avez terminé, cliquez sur OK dans la fenêtre Formules.
Les propriétés apparaissent sous forme de paramètres.
