Configuration des attributs et paramètres
Pour garantir la publication des attributs et paramètres dans Windchill, vous devez les configurer dans Windchill et dans l'application auteur. Si un dessin ou article CAO a été intégré ou enregistré dans Windchill, la page Propriétés indique les paramètres par défaut de l'application auteur. Ces paramètres sont en lecture seule. Vous pouvez cependant les modifier si nécessaire. Pour modifier ces paramètres, l'administrateur Windchill modifie une préférence dans la page Gestion des préférences de Windchill, puis la mappe à la préférence de l'application auteur. Le mappage est exécuté afin que la préférence soit reconnue entre Windchill et l'application auteur. Pour plus d'informations sur le mappage, consultez la section Types d'attribut et de paramètre.
Avant de créer un document CAO et de l'intégrer, vous pouvez définir des attributs dans Gestion des préférences. Par ex., pour nommer et numéroter, vous pouvez accéder à la liste déroulante des applications auteur dans la fenêtre Définir les préférences et définir les attributs que vous envisagez d'utiliser.
Si un utilisateur crée un paramètre d'application auteur dont le type est en conflit avec un attribut système Windchill, ce paramètre doit être supprimé et le paramètre système du type approprié doit être créé par l'administrateur Windchill. Aucun conflit ne survient donc entre l'application auteur et Windchill, et le paramètre est publié dans l'interface utilisateur de l'application auteur.

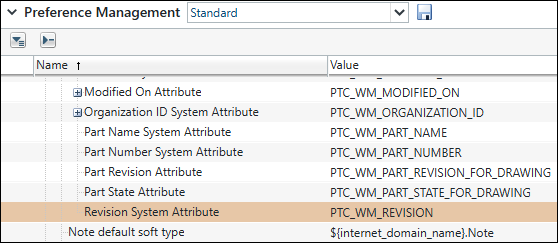

Par exemple, dans Gestion des préférences, cliquez sur > > .
Cliquez avec le bouton droit sur Attribut système de révision et sélectionnez Définir les préférences.

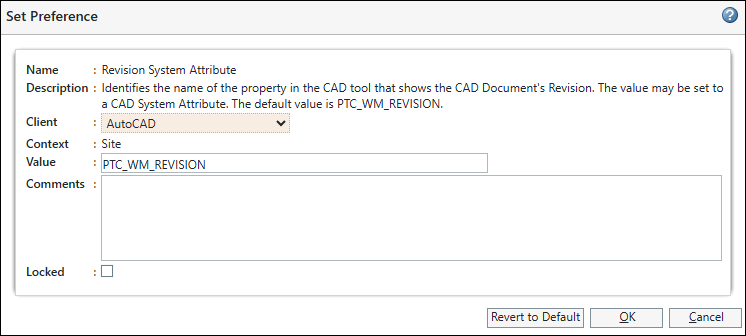

La figure suivante illustre la fenêtre Définir les préférences.
Vous pouvez sélectionner une application CAO dans la liste déroulante Client. Par exemple, si vous souhaitez modifier la valeur de préférence Windchill par défaut pour AutoCAD, sélectionnez cette application dans le menu déroulant Client, puis définissez le champ Valeur sur PTC_WM_REVISION=XYZ. Le paramètre système modélisé CAO XYZ est disponible pour le changement de version dans l'application auteur.
