Resumen
Creo View es el visualizador de modelos 3D por defecto de Windchill Visualization Services. La integración entre los clientes de Creo View y Windchill se experimenta de varias maneras, como iniciar Creo View desde Windchill, ver representaciones de datos y verificar interferencias almacenadas en Windchill. En esta sección se describen los distintos visores que se pueden utilizar para navegar e interactuar con modelos 3D en Creo View. También abarca la configuración y la resolución de problemas de Creo View Desktop, Creo View Web y Creo View WebGL Viewer. Proporciona instrucciones para ver, comparar e imprimir representaciones mediante las interfaces de Creo View Desktop y Creo View Web en diferentes escenarios.

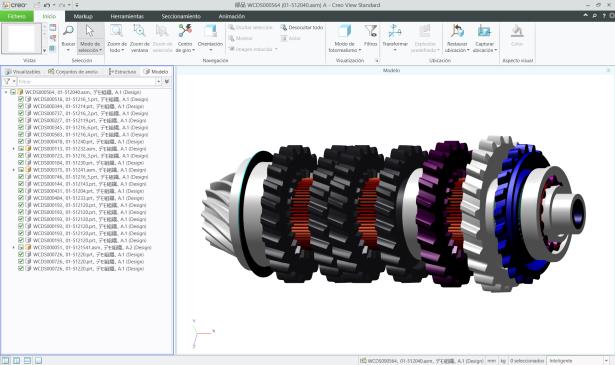

Creo View Desktop
Creo View Desktop es la aplicación de cliente instalada que ofrece funciones avanzadas de visualización de PLM para usuarios avanzados. Admite la inspección detallada, el markup y la comparación de modelos CAD, planos, configuración de productos y documentos.
Ofrece las siguientes capacidades clave en Windchill:
• Proporciona visualización con todas las funciones que incluye herramientas de markup, medición, comparación y validación.
• Soporta múltiples formatos ECAD y MCAD.
• Permite la impresión y exportación de visualizables.
• Se inicia desde Windchill a través de vínculos integrados o imágenes reducidas.
• Proporciona capacidades para usuarios que necesitan herramientas de análisis avanzado y colaboración.
Para obtener más información, consulte Creo View Desktop.

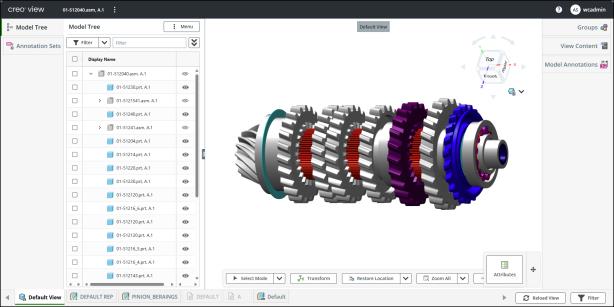

Creo View Web
Creo View Web es un visor de visualización basado en explorador que proporciona funciones iniciales para visualizar modelos 3D sin instalar el visor. Simplifica el acceso a los datos del producto directamente desde Windchill sin necesidad de software de escritorio.
Ofrece las siguientes capacidades clave en Windchill:
• Proporciona un visor nativo web con soporte multiplataforma, Incluidos Windows, macOS y Linux.
• Proporciona navegación y visualización interactiva de modelos 3D, como rotación, panorámica y zoom.
• Acceso a la estructura del producto, al contenido de MBD y a los metadatos.
• Permite revisiones de diseño con conjuntos de anotaciones.
• Proporciona capacidades adecuadas para usuarios de solo visualización, como ejecutivos, revisores, usuarios de taller y proveedores. La versión inicial soporta funciones de solo consulta para revisiones de diseño y tutoriales, con una expansión planificada para admitir funciones de edición.
Para obtener más información, consulte Creo View Web.

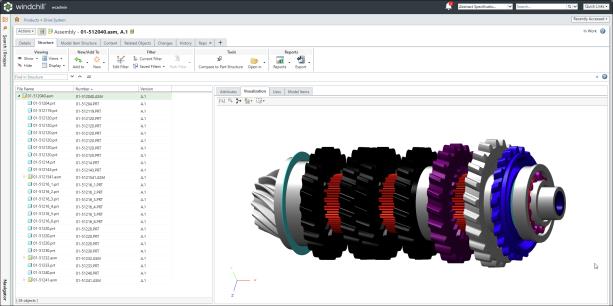

Creo View WebGL Viewer
Creo View WebGL Viewer es un visualizador 3D basado en JavaScript que se puede utilizar para cargar datos de Creo View en un explorador HTML. Se basa en las API WebGL estándar empleadas por los exploradores actuales en las aplicaciones de escritorio y los dispositivos móviles. Creo View WebGL Viewer se utiliza en la interfaz de usuario del explorador integrado para Creo View o Windchill Workgroup Manager al inspeccionar Windchill.
Este visualizador está integrado en la ficha Visualización del explorador de estructuras de artículos, el explorador de estructuras de artículos asociativos de fabricación y el explorador de planes de operaciones. Para obtener más información, consulte Creo View WebGL Viewer.
