Artículos
Windchill ESI permite publicar artículos creados y modificados en Windchill PDMLink en un destino de distribución como, por ejemplo, Oracle Applications. Se puede configurar el sistema Windchill PDMLink para publicar atributos determinados de los artículos. La información del artículo Windchill PDMLink se utiliza para crear un artículo en el destino de distribución.
Windchill ESI transmite los siguientes atributos asociados a artículos de Windchill PDMLink a los componentes de software EAI:
• Número
• Si el artículo es un artículo fantasma o no
• Unidad por defecto
• Características de control
• Tipo
• Nombre
• Origen
• Versión
• Iteración
• Efectividad por fecha
• Modificado por última vez por
• Destinos de distribución
• Efectividad por nº de serie
• Efectividad por lote
• Estado del ciclo de vida
• Vista
• Ubicación de almacenamiento
• Versión de artículo publicado anteriormente
• Datos ampliados
• Datos de departamento
Una vez enviados los datos del artículo desde Windchill PDMLink, los componentes de software EAI asignan los atributos de artículo de Windchill PDMLink a los atributos de objeto de Oracle Applications. La siguiente tabla muestra la asignación de atributos de artículo de Windchill PDMLink a atributos de objeto de Oracle Applications:
|
Atributo de artículo Windchill
|
Atributo de objeto de Oracle Applications
|
|---|---|
|
Número
|
Nº de elemento
|
|
Unidad por defecto
|
Unidad de medida primaria
|
|
Tipo de artículo
|
Tipo de elemento de usuario que utiliza plantilla
|
|
Efectividad por fecha
|
Fecha de efectividad de revisión de elemento
|
|
Nombre
|
Descripción del elemento
|
|
Versión
|
Nivel de revisión
|
|
Origen
|
Fabricación o compra de planificación general
|
|
Destino de distribución
|
Organización
|
La iteración del artículo Windchill PDMLink se transmite a los componentes de software EAI; sin embargo, el atributo no se envía al destino de distribución. Si el destino de distribución es capaz de tratar iteraciones de artículos de Windchill PDMLink, los componentes de software EAI se puede ampliar para transmitir la información al destino de distribución; sin embargo, el sistema predefinido de Oracle Applications no tiene actualmente ningún atributo que pueda tratar la información de iteraciones.
El atributo Destinos de distribución (en los elementos Destination y TargetID que aparecen en la respuesta ESI) identifica el destino de distribución en el que se debería crear o modificar el artículo. Los componentes de software EAI utilizan esta información para comunicarse con el destino de distribución correcto y transmitirle información de la organización.
Algunos atributos que se transmiten desde Windchill PDMLink se transmiten al destino de distribución de los componentes de software EAI sin transformación; sin embargo hay algunos atributos que contienen valores que los componentes de software EAI modifican o con los que crean referencias cruzadas.
Windchill PDMLink transmite la Start Effectivity Date en formato DD/MM/AAAA HH:MM:SS. Windchill ESI supone que la zona horaria se configura en Windchill PDMLink, TIBCO y Aplicaciones Oracle.
Los atributos Unidad por defecto, Tipo de artículo y Origen tienen referencias cruzadas en los componentes de software EAI. En las siguientes tablas se muestran los posibles valores disponibles de artículos Windchill PDMLink y los valores de elemento de aplicaciones Oracle correspondientes que se transmiten de los componentes de software EAI a aplicaciones Oracle.
|
Valor de unidad por defecto del artículo Windchill (valor de base de datos)
|
Valor de unidad base de medida de Oracle Applications (valor de base de datos)
|
|---|---|
|
Según corresponda (as_needed)
|
Según corresponda (AN)
|
|
Cada uno (ea)
|
Cada uno (Ea)
|
|
Kilogramo (kg)
|
Kilogramo (KG)
|
|
Litro (l)
|
Litro (L)
|
|
Metro (m)
|
Metro (M)
|
|
Valor de tipo de artículo Windchill PDMLink (valor de base de datos)
|
Valor de tipo de elemento de Oracle Applications (valor de base de datos)
|
|---|---|
|
Separable (separable)
|
Subconjunto (SA) Ésta es la asignación para el campo API ITEM_TYPE. La asignación para el campo API TEMPLATE_ID es Subconjunto (5) y la asignación para el campo API TEMPLATE_NAME es Subconjunto (@Subconjunto).
|
|
Inseparable (inseparable)
|
Subconjunto (SA)
Esta es la asignación para el campo API ITEM_TYPE. La asignación para el campo API TEMPLATE_ID es Subconjunto (5) y la asignación para el campo API TEMPLATE_NAME es Subconjunto (@Subconjunto).
|
|
Componente (componente)
|
Elemento comprado (P)
Esta es la asignación para el campo API ITEM_TYPE. La asignación para el campo API TEMPLATE_ID es Elemento comprado (2) y la asignación para el campo API TEMPLATE_NAME es Elemento comprado (@Elemento comprado)
|
|
Valor de origen de artículo Windchill PDMLink (valor de base de datos)
|
Oracle ApplicationsValor de fabricación o compra de planificación general de
|
|---|---|
|
Fabricación (fabricación)
|
Fabricación (1)
|
|
Compra (compra)
|
Compra (2)
|
Existen algunos atributos que Oracle Applications requiere para crear o modificar registros de elementos que no se proporcionan en Windchill PDMLink. En estas instancias, Windchill ESI utiliza los valores por defecto en los componentes de software EAI antes de transmitir los datos a Oracle Applications. En la siguiente tabla, se muestran los atributos de elementos de Oracle Applications que se establecen como valor por defecto en Windchill ESI y sus valores por defecto.
|
Atributo de elemento de Oracle Applications
|
Valor por defecto
|
|---|---|
|
Indicador de resumen
|
No (N)
|
|
Control de efectividad
|
1 para fecha o 2 para unidad
|
|
Código de generación de número de serie
|
2 para predefinido
|
|
Prefijo inicial
|
X
|
|
Número inicial
|
1
|
Windchill ESI también utiliza en Oracle Applications las plantillas de subconjunto y elemento comprado, que proporcionan automáticamente valores de datos por defecto para otros campos de elemento. Consulte el manual de usuario de Oracle Inventory suministrado con el software Oracle Applications para obtener más detalles sobre las plantillas de elemento.
Windchill PDMLink también soporta la publicación de alternativas relacionadas con artículos; sin embargo, puesto que el concepto de artículos alternativos, tal como existe en Windchill PDMLink, no existe en Oracle Applications, la porción de componentes de software EAI de Windchill ESI no soporta la publicación de artículos alternativos en Oracle Applications. Si el destino de distribución de Oracle Applications es capaz de controlar alternativas de Windchill PDMLink, la parte de componentes de software de EAI de Windchill ESI se puede ampliar para transmitir la información a Oracle Applications, aunque las alternativas no se soportan por defecto.
Publicación de una versión empresarial de un artículo de fabricación
Cada artículo descendente se fabrica según la especificación del artículo ascendente. Para un artículo concreto, el atributo Versión empresarial muestra la versión del artículo ascendente vinculado. Para obtener más información, consulte Versión empresarial.
Al publicar un artículo de fabricación, la respuesta de ESI contiene la información de la Versión empresarial (versión ascendente) junto con la información del artículo de fabricación.

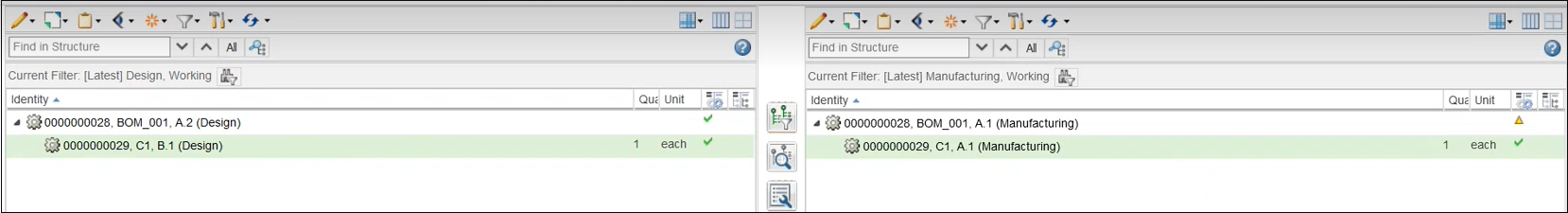

Por ejemplo, al publicar el artículo de fabricación (versión A.1), la respuesta de ESI incluye la información del artículo de diseño ascendente (versión B.1), junto con la información del artículo de fabricación (versión A.1). Consulte la imagen que se ofrece a continuación.
Esta función es útil cuando se desea realizar un seguimiento de la revisión del artículo mediante la revisión de ingeniería (en este caso, el artículo de diseño) en el sistema ERP descendente.
Para activar esta preferencia, realice los pasos siguientes:
1. Abra la utilidad Administración de preferencias. Pulse en > >
2. Seleccione > >
3. Defina la preferencia Publicar versión empresarial de artículo de fabricación como Yes.
La Versión empresarial se consume en el sistema ERP de Oracle para material y LDM.
Atributos específicos de planta para artículos
Los atributos específicos de la planta de un artículo se pueden publicar utilizando las funciones específicas de vista de Windchill MPMLink. Para publicar atributos específicos de planta:
• Asegúrese de que la preferencia Publicar información de datos de planta de la categoría > > se haya definido en Sí.
• Defina una vista concreta que corresponda a cada una de las plantas en Windchill MPMLink.
• Defina los atributos específicos de la planta en la ficha de atributos de vista correspondiente.
• Utilice Windchill ESI para publicar el artículo.
A continuación, Windchill ESI recupera los atributos específicos de planta para el artículo de Windchill MPMLink y envía esa información a la planta pertinente en el destino de la distribución.
 | • Estos atributos deben tener sus asignaciones definidas en el fichero de información de meta de respuesta de ESI. Asimismo, los componentes de software EAI se deberían extender para asignar estos atributos a SAP según corresponda. • Al publicar datos de departamento o datos de planta para artículos o recursos mediante la acción Enviar a destino de distribución, la acción Enviar material a destino de distribución, Notificación de cambio, Solicitud de promoción o Definir estado, Filtro guardado se utiliza desde las siguientes opciones: ◦ Configuración de LDM en el destino de distribución al publicar un artículo o LDM. ◦ Configuración de recursos en el destino de distribución al publicar el recurso o la estructura de recurso. ◦ Configuración de planes de proceso en el destino de distribución al publicar la estructura del plan de proceso. ◦ Configuración de notificación de cambio en el destino de distribución al publicar mediante notificación de cambio. |
En el caso de escenarios de combinación en los que los atributos de datos de planta se combinan con un artículo, la propiedad com.ptc.windchill.esi.renderViewFromPartInPartElement determina si la vista de un artículo en la respuesta ESI se representa en función del propio artículo o de los datos de planta relacionados. Si esta propiedad se define en verdadero (que es el valor por defecto), la vista se representa en función del artículo. Si esta propiedad no está definida o se define en falso, la vista se representa en función de los datos de planta. Sin embargo, si los criterios de navegación asociados con los destinos de distribución resuelven varios objetos de datos de planta asociados, la vista se representa en función del artículo.
| | Cuando los datos de planta se representan en una sección independiente de la respuesta ESI, la vista del artículo se representa en función del propio artículo. |
Atributos de departamento para artículos
Los atributos de departamento para un artículo se pueden publicar utilizando las funciones específicas de planta de Windchill MPMLink. Para publicar atributos de departamento:
• Asegúrese de que la preferencia Publicar información de datos de planta de la categoría > > se haya definido en Sí.
• Defina una vista concreta que corresponda a cada una de las plantas en Windchill MPMLink.
• Defina los atributos de departamento en la ficha de atributos de vista correspondiente.
• Utilice Windchill ESI para publicar el artículo.
A continuación, Windchill ESI recupera los atributos de departamento para el artículo de Windchill MPMLink y envía esa información a la organización pertinente en el destino de la distribución.
| | • Estos atributos deben tener sus asignaciones definidas en el fichero de información de meta de respuesta de ESI. Asimismo, los componentes de software EAI se deberían extender para asignar estos atributos a Aplicaciones Oracle según corresponda. • Al publicar datos de departamento o datos de planta para artículos o recursos mediante la acción Enviar a destino de distribución, la acción Enviar material a destino de distribución, Notificación de cambio, Solicitud de promoción o Definir estado, Filtro guardado se utiliza desde las siguientes opciones: ◦ Configuración de LDM en el destino de distribución al publicar un artículo o LDM. ◦ Configuración de recursos en el destino de distribución al publicar el recurso o la estructura de recurso. ◦ Configuración de planes de proceso en el destino de distribución al publicar la estructura del plan de proceso. ◦ Configuración de notificación de cambio en el destino de distribución al publicar mediante notificación de cambio. |
Configuración de datos para la publicación automática con cambio de estado de ciclo de vida
Los datos ampliados o los datos de departamento se pueden configurar para que se publiquen automáticamente en la respuesta ESI si se cambia el estado del ciclo de vida de los datos de planta. Esto se puede configurar activando la preferencia Estados de ciclo de vida de datos ampliados para activar la publicación de artículos automáticamente de > > . Se pueden especificar varios estados de ciclo de vida en una lista separada por comas. El valor por defecto de la preferencia es vacío. Si el valor de la preferencia está vacío, el artículo (material) no se publicará automáticamente cuando cambie el estado del ciclo de vida de datos de empresa o datos de planta.
Tras activar esta preferencia, cuando se cambia el estado de ciclo de vida de datos de empresa o de datos de planta tal como se especifica en la preferencia, ESI creará representación fotorrealista de la iteración del artículo relevante y de los datos de departamento según la especificación de configuración o el filtro asociado al destino de distribución para publicar el artículo en la respuesta ESI.
| | • La publicación de un artículo solo está activada si la preferencia Arrancar flujo de trabajo ESI automáticamente se define automáticamente en Sí. • Si los datos de planta se liberan, se publicarán los datos de la planta y los datos de la empresa. Por otra parte, si se liberan los datos de empresa, se publicarán los datos de planta relevantes. |
Los datos ampliados y los datos de departamento se pueden publicar en diferentes agrupaciones en la respuesta ESI. Esto se puede hacer personalizando la respuesta ESI. Para obtener más información sobre la personalización de las agrupaciones en la respuesta ESI, consulte ERP Connector Customization.
