Configuración de NX para leer PMI
Requisito previo
Antes de configurar NX para leer PMI, asegúrese de tener instalada la versión 1899 o posterior de NX.
Para configurar Windchill para leer PMI, defina lo siguiente:
• Configuración del cliente de Windchill Workgroup Manager
◦ Configuración del fichero wgmclient.ini
◦ Crear un parámetro dedicado
• Configuración del servidor de Windchill
• Fichero ug2pv.pvr para visualizable del cliente
• Convertidor CAD de NX para visualizable del servidor
Configuración del fichero wgmclient.ini
En el fichero wgmclient.ini, defina la preferencia expose.model.annotations en All o Designated. El valor por defecto de la preferencia es Designated. Para obtener más información sobre la preferencia, consulte Frequently Used Preferences in the wgmclient.ini File.
 |
A partir de Windchill Workgroup Manager 13.1.1.0 o posterior, las anotaciones de cota de referencia creadas en NX no se exponen a Windchill como elementos de modelo ni características de control. El vínculo creado anteriormente entre los artículos asociados y las características de control que incluyen cotas de referencia permanece intacto cuando se archiva o extrae el modelo. Para romper este vínculo y evitar las cotas de referencia en Windchill, cambie el tipo de cota de referencia a otro tipo y, a continuación, guarde y cargue el modelo. Para obtener más información, consulte Save (NX).
|
Creación de un parámetro en el cliente de Windchill Workgroup Manager
Cree un parámetro dedicado en una cota o anotación 3D utilizando estos pasos:

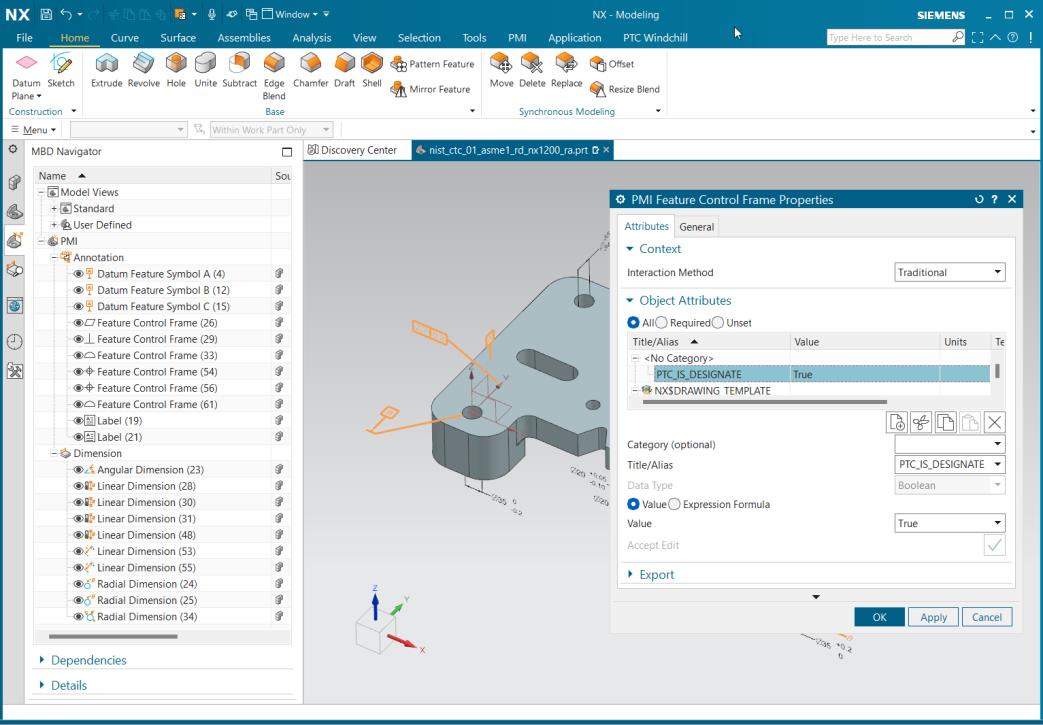

1. Vaya a > , pulse con el botón derecho del ratón en una anotación o cota y vaya a Properties. Se abre el asistente PMI Feature Control Frame Properties.
2. En el asistente, haga lo siguiente:
a. En Title/Alias, añada un parámetro PTC_IS_DESIGNATE.
b. En Value, seleccione True.
3. Pulse con el botón derecho.
4. Pulse en OK. Se creará el parámetro.
Configuración del servidor de Windchill
1. En el fichero codebase\WEB-INF\conf\wvs.properties.xconf, defina la propiedad publish.copyrepresentationsforward.restrict en false.
2. En el fichero codebase\wt.properties, defina la propiedad com.ptc.core.meta.common.NumericToolkit.IGNORE_PRECISION_ENABLED en true.
3. Para ver la ficha Elemento de modelo en la página Informe de estructura del modelo (MSR), defina la propiedad del servidor en el fichero codebase\wt.properties en com.ptc.windchill.cadx.ShowModelItemInMSR=true.
Configuración del fichero ug2pv.pvr para leer PMI en el visualizable del cliente
Para leer PMI en el visualizable del cliente, defina la preferencia adapter/outputAnnotPlanar=1 en el fichero ug2pv.pvr ubicado en \wgm\libs\i3libs\resources\recipe.
Convertidor CAD de NX para el visualizable del servidor
El convertidor CAD de NX convierte los datos de NX nativos al formato Creo View y permite a Windchill utilizar datos de PMI de modelos 3D para los procesos descendentes.
Para configurar el convertidor CAD de NX, realice los siguientes pasos:

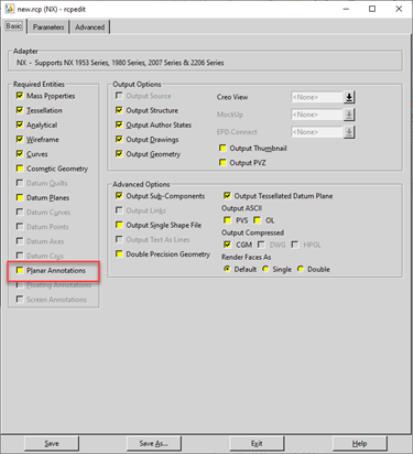

1. Abra el fichero ug2pv.pvr en el editor de recetas.
2. En la ficha Basic, active las Planar Annotations.
3. Pulse en Save.
