Configuración de CATIA V5 para leer PMI
Antes de configurar Windchill Workgroup Manager para leer PMI, asegúrese de disponer de la licencia FTX para CATIA V5. Sin licencia FTX, CATIA solo permite añadir anotaciones de texto.
Se puede configurar Windchill para leer PMI a través de lo siguiente:
• Fichero wgmclient.ini
• Configuración del servidor de Windchill
• Theorem CADverter (o convertidor CAD de CATIA)
• Creo View
Configuración del fichero wgmclient.ini
En el fichero wgmclient.ini, defina la preferencia expose.model.annotations en None (por defecto) para dejar de exponer las PMI, All para exponer todas las PMI a Windchill o Designated para exponer las PMI seleccionadas a Windchill.
Para obtener una lista completa de las preferencias que se utilizan con frecuencia, consulte Frequently Used Preferences in Wgmclient.ini File.
 |
A partir de Windchill Workgroup Manager 13.1.1.0 o posterior, las anotaciones de cota de referencia creadas en CATIA V5 no se exponen a Windchill como elementos de modelo ni características de control. El vínculo creado anteriormente entre los artículos asociados y las características de control que incluyen cotas de referencia permanece intacto cuando se archiva o extrae el modelo. Para romper este vínculo y evitar las cotas de referencia en Windchill, cambie el tipo de cota de referencia a otro tipo y, a continuación, guarde y cargue el modelo. Para obtener más información, consulte Save to Workspace (CATIA V5).
|
Para exponer los tipos de PMI seleccionados a Windchill cuando expose.model.annotations se define en Designated, realice los siguientes pasos:
1. En CATIA V5, pulse con el botón derecho del ratón en un conjunto de anotaciones y pulse en Propiedades.
2. En la ventana Propiedades, pulse en Fabricación y seleccione la casilla To manufacture.
Asignación de nombres de instancia de CATIA V5 a Windchill
A partir de Windchill 13.1.1.0 y Windchill Workgroup Manager 13.1.1.0, se puede controlar si los nombres de instancia de CATIA V5 se asignan a nombres de componente en la ficha Windchill Componentes definiendo la preferencia Definir nombre de componente CAD.
Para definir esta preferencia en la utilidad Windchill Gestión de preferencias, pulse en > .
• Cuando la preferencia Definir nombre de componente CAD se define en Sí (por defecto), los nombres de instancia del conjunto CAD de CATIA V5 se asignan a los nombres de componente de la estructura CAD de Windchill.
Este valor se propaga automáticamente al designador de referencia en la estructura WTPart al crear una estructura de artículo.
• Si se define en No, los nombres de instancia no se asignan a los nombres de componente de la estructura CAD de Windchill. De este modo, se evita la propagación automática de nombres de componentes al designador de referencia en la estructura WTPart, lo que proporciona más flexibilidad y control sobre cómo se gestionan y asignan los designadores de referencia.
Configuración del servidor Windchill
Defina la propiedad publish.copyrepresentationsforward.restrict en False en el servidor Windchill.
Creo View
Configure Creo View para mostrar las anotaciones flotantes de modo que las anotaciones del modelo se muestren paralelas a la pantalla. Para obtener más información, consulte Procedimiento para definir opciones de anotaciones.
Theorem CADverter
Theorem CADverter se utiliza para convertir los datos nativos de CATIA V5 al formato CreoView y permite a Windchill utilizar datos PMI de modelos 3D para procesos descendentes.
|
|
Hay varias combinaciones de configuraciones disponibles que permiten configurar Theorem CADverter para que lea PMI. En esta sección se describe solo la configuración por defecto.
|
Para configurar Theorem CADverter, realice los siguientes pasos:
1. Abra el fichero de configuración de CATIA V5 CATIA5_pv en Recipe Editor.
Se muestra el cuadro de diálogo de configuración.
2. En la ficha Basic, seleccione Required Entities, Output Options y el formato del fichero en las secciones Advanced Options.

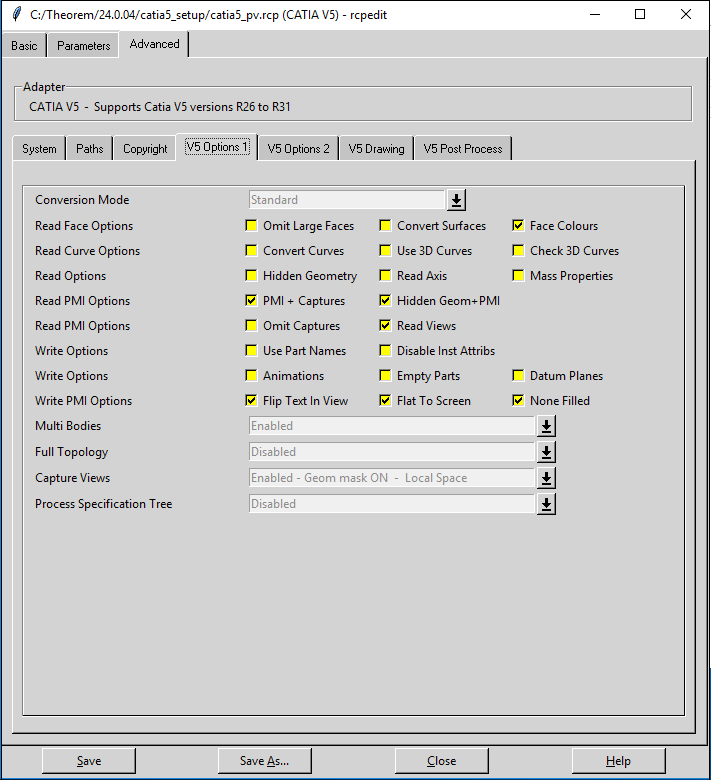

3. Pulse en la ficha Advanced y pulse en la subficha V5 Options1.
4. En la lista desplegable Conversion Mode, seleccione Standard.
5. En la fila Read PMI Options y Write PMI Options, seleccione las opciones que se muestran en la imagen.

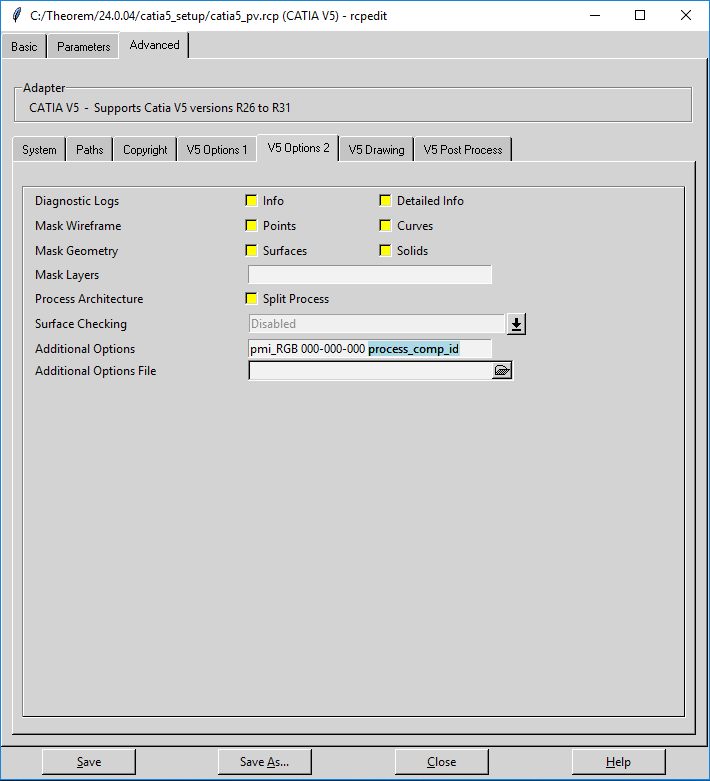

6. Pulse en la subficha V5 Options2.
7. En el campo Additional Options, defina la propiedad process_comp_id de ID de componente. La propiedad de ID de componente permite evitar discrepancias en la identificación de instancias de conjunto.
8. Pulse en Save.
Asignación de nombres de instancia de CATIA V5 a Windchill
Por defecto, Windchill Workgroup Manager asigna el nombre de instancia de CATIA V5 a Windchill como Nombre de componente o Designador de referencia.
Para detener la asignación de nombres de instancia de CATIA V5 a Windchill, defina la siguiente preferencia en el fichero wgmclient.ini: set.component.name = No.
Al definir esta preferencia, las columnas Nombre de componente y Designador de referencia se mantienen vacías en Windchill, lo que permite introducir valores personalizados.
