Un cuerpo es un objeto contenedor para geometría. Se pueden crear artículos que contengan uno o más cuerpos geométricos. Cada cuerpo se puede manipular individualmente y puede tener características diferentes.

El uso de cuerpos en CAD proporciona las siguientes ventajas:

Cuando el modelo representa solo un artículo en la LDM de ingeniería, se puede relacionar el documento CAD del modelo multicuerpo con un artículo. Sin embargo, si el modelo representa varios artículos, se recomienda utilizar la metodología del modelo maestro. Cuando se utiliza el enfoque de modelo maestro, el diseño se inicia como un modelo único, pero luego cada artículo se debe guardar como un modelo separado. Como resultado, habrá una relación uno a uno entre los documentos CAD y los artículos.

Primero, consideremos un ejemplo en el que se pueden utilizar las capacidades de diseño multicuerpo que dan como resultado un modelo multicuerpo único.

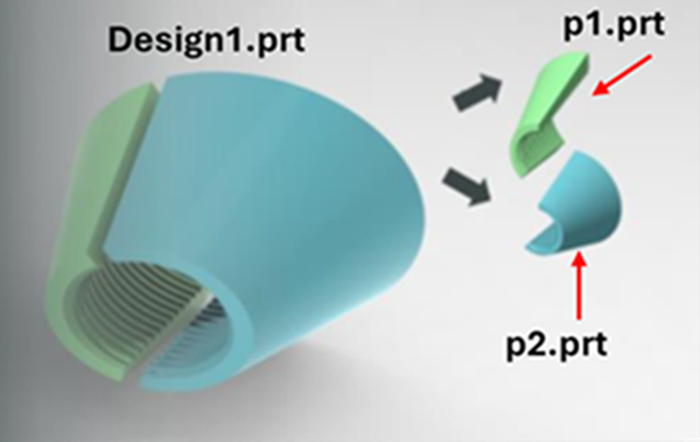

En este ejemplo, las dos mitades se diseñan juntas, ya que contienen un subproceso común. Después de diseñarlas juntas, el modelo se divide por la mitad. La LDM de ingeniería contiene las dos mitades separadas y cada mitad tiene su propio número de artículo, p1.prt y p2.prt.

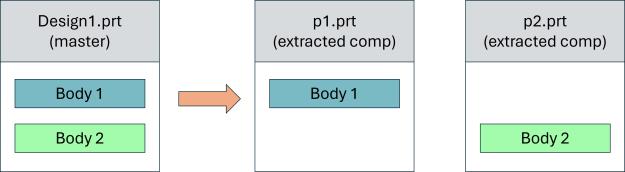

Con la técnica de modelo maestro del diagrama anterior, se empieza con un modelo CAD multicuerpo almacenado en un documento CAD único. Sin embargo, se guarda como dos documentos CAD independientes, pero relacionados. Cada documento CAD está asociado a un artículo diferente utilizado en una LDM de ingeniería con una asociación de propietario. El objeto Design1.prt (artículo maestro) no está asociado a un artículo de Windchill, como un genérico de tabla de familia. En su lugar, se utiliza solo para construir o gobernar las mitades individuales de la tapa, mientras que p1.prt y p2.prt se ensamblan en el conjunto de LDM de ingeniería.

Otro método sería aquel en el que la LDM de ingeniería contiene un número de artículo único porque el diseño de la tapa es un conjunto inseparable. En estos escenarios, no es necesario guardar los cuerpos en sus propios modelos. En el mismo ejemplo de la tapa anterior, si la fabricación se externaliza y no se puede pedir cada una de las mitades por separado, el artículo de diseño estaría relacionado con el artículo único de la LDM de ingeniería mediante este método.

En resumen, el diseño multicuerpo inicia el diseño como un modelo único; pero más adelante puede requerir que se guarde cada cuerpo como un modelo independiente para tener una relación uno a uno entre los documentos CAD y los artículos.

Una regla general que se debe seguir es que un artículo (sea o no multicuerpo) debe representar un número de artículo en una LDM de ingeniería.
