En la estructura de artículos dinámica de un artículo Windchill se muestra la representación por defecto de un documento CAD asociado al propietario. Sin embargo, si el artículo Windchill está asociado a uno o más documentos CAD y la representación utilizada en la estructura CAD es un documento CAD asociado a una imagen o a una imagen contribuyente, es posible que la estructura de artículos dinámica no se muestre correctamente.

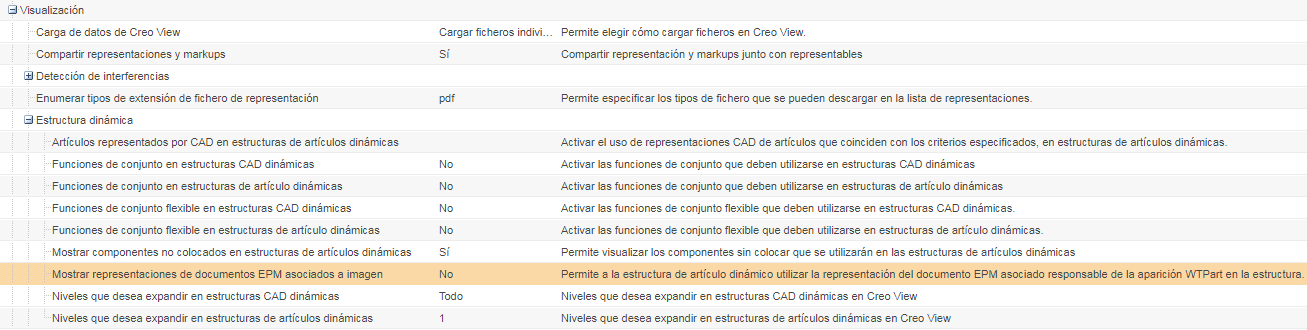

Para que las representaciones del documento CAD asociado a una imagen o una imagen contribuyente se muestren correctamente en la estructura de artículos dinámica para Creo View o la ficha Visualización, active la preferencia Mostrar representaciones de documentos EPM asociados a imagen definiéndola en Sí, tal como se menciona a continuación.

Visualización > Estructura dinámica > Mostrar representaciones de documentos EPM asociados a imagen en Sí

Una vez activada la preferencia, el sistema puede leer la información del vínculo de apariciones en la estructura de artículos e identificar el documento CAD asociado a imagen o imagen contribuyente que se utilizan en la estructura. Esta información se utiliza para mostrar las representaciones correctas en Creo View o en la ficha Visualización del explorador de estructuras de producto.

Si se crea una estructura de artículos con un hijo de un conjunto de documento CAD asociado a una imagen o una imagen contribuyente con hijos, la representación asociada a la imagen o la imagen contribuyente se utiliza para determinar los hijos y su posición para ese nodo en la estructura. A continuación, los hijos se comparan con los hijos de la estructura de artículos para identificar pares coincidentes y continuar la carga desde la estructura de artículos. Si hay hijos que no coinciden, se utiliza la geometría y la estructura de la representación asociada a una imagen o a una imagen contribuyente en lugar de la estructura de artículos. Como resultado, la geometría se forma a partir del documento CAD, pero conserva la especificación de configuración y las funciones de selección cruzada de la estructura de artículos.

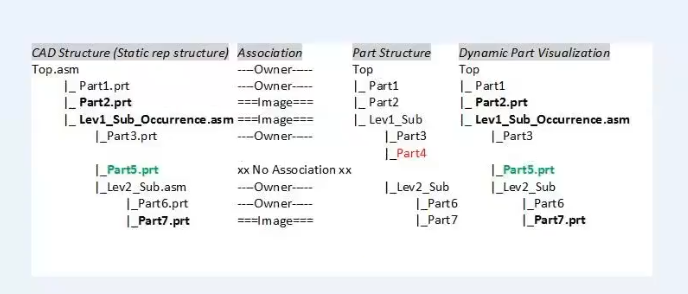

En el siguiente ejemplo, aunque el conjunto de estructura de artículo contiene Part4, no aparece en la estructura de artículos dinámica porque no está en la estructura CAD.
