Operationen im Kontext eines Routing-Plans lokalisieren
Das Lokalisieren von Operationen ist eine Methode, um Operationen innerhalb eines Betriebs einem bestimmten Arbeitsplatz zuzuweisen. Wenn Sie eine Operation auf einer Station lokalisieren, weisen Sie das System an, die jeweilige Operation am jeweiligen Arbeitsplatz auszuführen oder zu implementieren. Angenommen, Sie haben eine Reihe von Operationen und Arbeitsplätzen auf Ihrer Linie. Als Fertigungsingenieur oder Betriebsingenieur entscheiden Sie dann auf Grundlage geschäftlicher Überlegungen, welche Operation an welchem Arbeitsplatz ausgeführt werden soll, damit Ihr Betrieb eine optimale Leistung erzielt. Zu diesem Prozess gehört das Verwalten von Kosten, Zeit und anderen Elementen. Weitere Informationen finden Sie unter Operationen lokalisieren. Sie können die Operationen mithilfe der Prozessplan-Baumstruktur und der Registerkarte Routing-Plan lokalisieren. Ziehen Sie die Operationen aus der Prozessplan-Baumstruktur auf die folgenden Elemente auf der Registerkarte Routing-Plan, um sie zu lokalisieren.
• Zonen und Stationen auf der Hauptlinie
• Zonen und Stationen auf der Zuführung
Schlüsselpunkte – Eine Operation lokalisieren

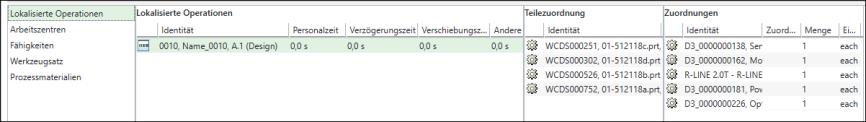

• Wenn Sie die Operation auf der Workstation lokalisieren, wird die Workstation ausgewählt und schwarz angezeigt. Wenn Sie also die Operationen aus der Prozessplan-Baumstruktur auf einen Arbeitsplatz auf der Registerkarte Routing-Plan ziehen, wird der Arbeitsplatz ausgewählt und schwarz angezeigt. Außerdem werden die Informationen zu den lokalisierten Operationen in der Tabelle Lokalisierte Operationen angezeigt. Wenn Sie in der Tabelle Lokalisierte Operationen auf eine lokalisierte Operation klicken, werden die Tabellen Zuordnungen und Teilezuordnung angezeigt. Weitere Informationen finden Sie unter Aktionen für lokalisierte Operationen.
• Die neueste lokalisierte Operation wird in der Prozessplan-Baumstruktur blau hervorgehoben.
• Sie können eine Operation nur an einer Station lokalisieren.
• Die ausgegrauten Operationen in der Prozessplan-Baumstruktur zeigen an, dass die Operationen bereits lokalisiert sind. Beachten Sie, dass eine bereits lokalisierte Operation nicht erneut an einer anderen Station aus der Baumstruktur des Prozessplan-Browsers (PPB) lokalisiert werden kann.
• Die verfügbaren oder nicht ausgegrauten Operationen in der Prozessplan-Baumstruktur zeigen an, dass die Operationen bereits lokalisiert sind. Sie können diese Operationen basierend auf Ihren Geschäftsanforderungen für die Lokalisierung verwenden.
• Wenn Sie auf der Registerkarte Routing-Plan auf eine Zuführung klicken, werden im unteren Bereich die Stationen und Zonen angezeigt, die der Zuführung zugeordnet sind.
• Wenn mehrere Produkte vorhanden sind, werden in der Tabelle Lokalisierte Operationen auch Informationen zu den Operationen angezeigt, die einem anderen Prozessplan zugeordnet sind.
◦ Symbole geben an, ob eine Operation zum aktiven oder nicht aktiven Prozessplan gehört. Sie bieten visuelle Hinweise zur Unterscheidung von Operationen basierend auf ihrem Quellprozessplan.
◦ Der aktive Prozessplan bezieht sich auf den aktuell in der Sitzung geöffneten Prozessplan.
◦ Nicht aktive Prozesspläne sind Pläne, die mit dem Routing-Plan verknüpft, aber derzeit nicht geöffnet sind. Das Symbol für einen nicht aktiven Prozess enthält eine Glyphe.
◦ Die folgenden Aktionen können nur für Operationen aus dem aktiven Prozessplan ausgeführt werden:
▪ Attribute bearbeiten
▪ Operationen entfernen
▪ Verarbeitungsressourcen hinzufügen oder entfernen
• Wenn Sie die an den Stationen oder in den Zonen ausgeführten Operationen lokalisieren, werden die Stationen oder Zonen schwarz. Nach Auswahl der Station oder Zone werden die folgenden Kind-Elemente der Station oder Zone angezeigt:
◦ Lokalisierte Operationen – Zeigt eine Liste aller lokalisierten Operationen an.
◦ Arbeitszentren – Zeigt eine Liste aller Arbeitszentren an.
◦ Fähigkeiten – Zeigt eine Liste aller Fähigkeiten an.
◦ Werkzeugsatz – Zeigt eine Liste aller Werkzeugsätze an.
◦ Prozessmaterialien – Zeigt eine Liste aller Prozessmaterialien an.
Weitere Informationen finden Sie unter Aktionen für lokalisierte Operationen.
 | Fähigkeiten, Werkzeugsatz und Prozessmaterialien sind den Stationen oder Zonen zugeordnet. |
• Das System lässt nicht zu, dass dieselbe Operation auf mehr als einem Arbeitsplatz lokalisiert wird.
• Das System checkt den Routing-Plan aus, wenn Sie eine Operation lokalisieren.
• Wenn eine Zone unter einem Arbeitsplatz vorhanden ist, können Sie eine Operation entweder an dem Arbeitsplatz oder in der Zone lokalisieren.
• Wenn Sie eine oder mehrere Operationen auswählen, entscheidet das System, ob die lokalisierte Operation gemäß der Beschriftungsnummer Vorrang hat. Sie können Vorrang oder Sequenz einer lokalisierten Operation im Kontext des Arbeitsplatzes ändern. Sie können die Operationen neu sequenzieren, indem Sie sie auf der Registerkarte Lokalisierte Operationen im Kontext des Arbeitsplatzes nach oder vor die spezifische Operation ziehen oder neu anordnen. Sie können die Registerkarte Verwendung im Prozessplan-Browser verwenden, um die Beschriftungsnummern zu ändern. Weitere Informationen finden Sie unter Beschriftungsnummern in Prozessplänen.
Wenn Sie nur eine Operation auswählen, wird der Vorrang entsprechend Ihrer Auswahl und nicht nach der Beschriftungsnummer entschieden.
• Auf der Registerkarte Routing-Plan werden Arbeitsplätze, an denen keine Operation lokalisiert ist, grau angezeigt. Wenn alle Operationen lokalisiert sind und immer noch Arbeitsplätze ohne eine einzige lokalisierte Operation vorhanden sind, zeigt dies an, dass diese speziellen Arbeitsplätze nicht Teil dieses Routing-Plans sind.

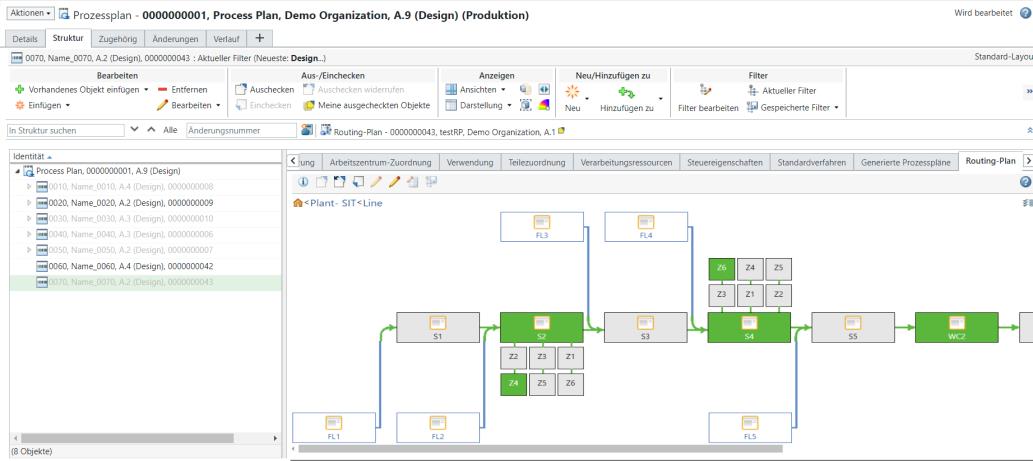

• Wenn Sie eine Operation in der Zone lokalisieren, werden die folgenden Elemente grün hervorgehoben:
◦ Die Zone
◦ Der der Zone zugeordnete Arbeitsplatz
• Wenn ein Filter auf eine Struktur innerhalb des Prozessplans angewendet wird, wird die gefilterte Struktur in der Prozessplan-Baumstruktur angezeigt. Daraufhin zeigt das System Informationen in der Tabelle Lokalisierte Operationen basierend auf den Elementen an, die in der gefilterten Prozessplan-Baumstruktur sichtbar sind.
Eine Operation erneut lokalisieren
Sie können eine oder mehrere Operationen gleichzeitig erneut lokalisieren. Stellen Sie sich folgendes Szenario vor: Beim Erstellen der Fertigungsstrategie zur Reduzierung von Zeit und Kosten kann der Fertigungsingenieur verschiedene mit einem Routing-Plan verbundene Szenarien ausprobieren. In einem solchen Szenario versucht er möglicherweise, die Lokalisierung der Operationen zu korrigieren und sie von einer Station zu einer anderen zu verschieben. Die Datensätze und Informationen der lokalisierten Operationen sind in der Tabelle Lokalisierte Operationen verfügbar. Ziehen Sie die Operationen von einer Station an eine andere, um sie erneut zu lokalisieren. Beispiel: Navigieren Sie zur Station, von der Sie die Operationen neu lokalisieren möchten, wählen Sie die Operationen aus, die neu zu lokalisieren sind, und ziehen Sie sie in die Station, an der sie lokalisiert werden sollen. Die Datensätze der Operationen werden entsprechend aktualisiert.
Beachten Sie beim erneuten Lokalisieren einer Operation die folgenden Punkte:
• Der Routing-Plan wird während der erneuten Lokalisierung ausgecheckt.
• Der erneute Lokalisierungsprozess schlägt fehl, wenn der Routing-Plan von anderen Benutzern ausgecheckt ist.
• Die Vorrangigkeit der erneut lokalisierten Operation bleibt in der Zielstation möglicherweise nicht gleich. Wenn die Zielstation bereits über wenige lokalisierte Operationen verfügt, hat die neu lokalisierte Operation als Nächste Vorrang. Beispiel: Unter Station A2 sind drei lokalisierte Operationen vorhanden. Eine Operation wird von Station A1 zu Station A2 gezogen. Die neu hinzugefügte Operation erhält bei der Einräumung des Vorrangs den vierten Rang. Sie können die Rangordnung ändern. Hierzu ordnen Sie die Operationen in der Tabelle Lokalisierte Operationen um. Weitere Informationen finden Sie unter Aktionen für lokalisierte Operationen.
• Wenn Sie alle lokalisierten Operationen in der Station neu lokalisieren, ändert sich die Farbe der Station in Grau, da ihr keine lokalisierten Operationen zugeordnet sind.
• Nach dem erneuten Lokalisieren wird ein neuer Link erstellt. Dieser Link enthält die Lokalisierungsinformationen der Operation, z.B. Zeitinformationen, Verarbeitungsressourcen-Informationen usw.

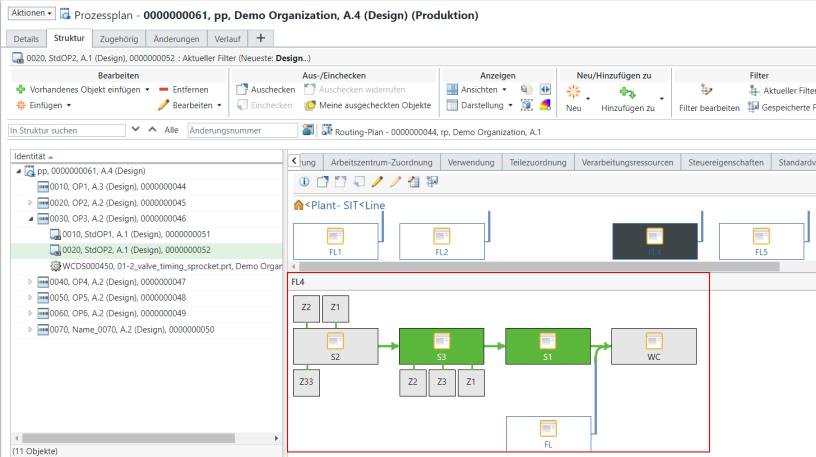

Operationen auf Arbeitsplätzen unter der Zuführung lokalisieren
Sie können die Operationen auf Arbeitsplätzen unter der Zuführung lokalisieren. Beachten Sie die folgenden Punkte:
• Wenn Sie auf die Zuführung klicken, werden die Arbeitsplätze und Zonen unter ihr gerendert.
• Sie können alle Operationen direkt auf die Arbeitsplätze/Zonen unter der Zuführung ziehen und dort ablegen.
• Sie können Zeitwerte hinzufügen, entfernen und bearbeiten.
• Angenommen ein Arbeitsplatz befindet sich unter einer Zuführung. Wenn Sie eine Operation auf diesen Arbeitsplatz lokalisieren, ändert sich die Farbe der Zuführung nicht.
• Sie können auf den Arbeitsplatz klicken, um alle lokalisierten Operationen anzuzeigen. Die Rangordnung der lokalisierten Operationen kann geändert werden.
