Teile
Windchill ESI ermöglicht das Publizieren von Teilen, die innerhalb von Windchill PDMLink erstellt und geändert wurden, an ein Übergabeziel wie Oracle Applications. Sie können Windchill PDMLink konfigurieren, um bestimmte Teileattribute zu publizieren. Die Windchill PDMLink-Teileinformationen werden verwendet, um ein Teil im Übergabeziel zu erstellen.
Windchill ESI übergibt die folgenden mit dem Teil verknüpften Attribute von Windchill PDMLink an die EAI-Softwarekomponenten:
• Nummer
• Ob das Teil ein Phantom-Teil ist oder nicht
• Standardeinheit
• Steuereigenschaften
• Typ
• Name
• Quelle
• Version
• Iteration
• Datumsgültigkeit
• Zuletzt geändert von
• Übergabeziele
• Serien-Gültigkeit
• Losgültigkeit
• Lebenszyklusstatus
• Ansicht
• Speicherort
• Zuvor publizierte Teileversion
• Erweiterte Daten
• Abteilungsdaten
Sobald die Teiledaten von Windchill PDMLink gesendet wurden, ordnen die EAI-Softwarekomponenten die Windchill PDMLink Teile-Attribute Oracle Applications Objektattributen zu. Die folgende Tabelle zeigt die Zuordnung von Windchill PDMLink Teile-Attributen zu Oracle Applications Objektattributen:
|
Windchill Teileattribut
|
Oracle Applications Objektattribut
|
|---|---|
|
Nummer
|
Item Number
|
|
Standardeinheit
|
Primary Unit of Measure
|
|
Teiletyp
|
User Item Type using Template
|
|
Datumsgültigkeit
|
Item’s Revision Effectivity Date
|
|
Name
|
Item Description
|
|
Version
|
Revision Level
|
|
Quelle
|
General planning Make or Buy
|
|
Übergabeziel
|
Organisation
|
Die Windchill PDMLink Teiliteration wird an die EAI-Softwarekomponenten weitergeben; das Attribut wird jedoch nicht an das Übergabeziel gesendet. Ist das Übergabeziel in der Lage, Windchill PDMLink Teileiterationen zu verarbeiten, können die EAI-Softwarekomponenten erweitert werden, um die Informationen an das Übergabeziel zu übergeben. Das standardmäßige Oracle Applications System verfügt zurzeit jedoch über kein Attribut, das Iterationsinformationen verarbeiten kann.
Das Attribut "Übergabeziele" (in den Elementen "Destination" und "TargetID" in der ESI-Antwort) bezeichnet das Übergabeziel, in dem das Teil erstellt oder geändert werden soll. Die EAI-Softwarekomponenten nutzen diese Informationen zur Kommunikation mit dem richtigen Übergabeziel und übergeben Organisationsinformationen an dieses.
Einige aus Windchill PDMLink weitergeleitete Attribute werden aus den EAI-Softwarekomponenten ohne Umwandlung an das Übergabeziel übergeben. Es gibt jedoch einige Attribute, die von den EAI-Softwarekomponenten geänderte oder querreferenzierte Werte enthalten.
Windchill PDMLink übergibt das Attribut "Startgültigkeitsdatum" im Format JJJJ MM-TT HH:MM:SS. Windchill ESI setzt voraus, dass die Zeitzone über Windchill PDMLink, TIBCO und Oracle Applications konfiguriert wird.
Die Attribute "Standardeinheit", "Teiletyp" und "Quelle" werden in den EAI-Softwarekomponenten querreferenziert. Die folgende Tabelle zeigt die möglichen verfügbaren Windchill PDMLink Teilewerte und die entsprechenden Oracle Applications Elementwerte, die aus den EAI-Softwarekomponenten an Oracle Applications übergeben werden.
|
Windchill Teile-Standardeinheitenwert (Datenbankwert)
|
Oracle Applications Basismaßeinheit-Wert (Datenbankwert)
|
|---|---|
|
Nach Bedarf (as_needed)
|
As Needed (AN)
|
|
Stück (ea)
|
Each (Ea)
|
|
Kilogramm (kg)
|
Kilogram (KG)
|
|
Liter (l)
|
Liter (L)
|
|
Meter (m)
|
Meter (M)
|
|
Windchill PDMLink Teiletyp-Wert (Datenbankwert)
|
Oracle Applications Elementtypwert (Datenbankwert)
|
|---|---|
|
Trennbar (separable)
|
Subassembly (SA) Dies ist die Zuordnung für das API-Feld ITEM_TYPE. Die Zuordnung für das API-Feld TEMPLATE_ID ist Subassembly (5), und die Zuordnung für das API-Feld TEMPLATE_NAME ist Subassembly (@Subassembly).
|
|
Untrennbar (inseparable)
|
Subassembly (SA)
Dies ist die Zuordnung für das API-Feld ITEM_TYPE. Die Zuordnung für das API-Feld TEMPLATE_ID ist Subassembly (5), und die Zuordnung für das API-Feld TEMPLATE_NAME ist Subassembly (@Subassembly).
|
|
Komponente (component)
|
Purchased Item (P)
Dies ist die Zuordnung für das API-Feld ITEM_TYPE. Die Zuordnung für das API-Feld TEMPLATE_ID ist Purchased Item (2), und die Zuordnung für das API-Feld TEMPLATE_NAME ist Purchased Item (@Purchased Item).
|
|
Windchill PDMLink Teilequelle-Wert (Datenbankwert)
|
Oracle Applications Wert für General Planning Make or Buy (Allgemeine Planung Erzeugung oder Kauf)
|
|---|---|
|
Erzeugt (make)
|
Make (1)
|
|
Zugekauft (buy)
|
Buy (2)
|
Oracle Applications benötigt zum Erstellen oder Ändern von Elementeinträgen einige Attribute, die von Windchill PDMLink nicht bereitgestellt werden. In diesen Fällen legt Windchill ESI die Standardwerte in den EAI-Softwarekomponenten vor dem Übergeben der Daten an Oracle Applications fest. In der folgenden Tabelle sind die in Oracle Applications standardmäßig festgelegten Windchill ESI Elementattribute und ihre Standardwerte aufgeführt.
|
Oracle Applications Elementattribut
|
Standardwert
|
|---|---|
|
Summary Flag
|
No (N)
|
|
Effectivity Control
|
1 für Datum oder 2 für Einheit
|
|
Serial Number Generation Code
|
2 für Vordefiniert
|
|
Starting Prefix
|
X
|
|
Starting Number
|
1
|
Windchill ESI nutzt auch Vorlagen für Subassembly- und Purchased-Item-Elemente in Oracle Applications, die automatisch Standarddatenwerte für zahlreiche weitere Elementfelder zur Verfügung stellen. Weitere Informationen zu Elementvorlagen finden Sie in dem mit der Oracle Applications Software gelieferten Oracle Inventory Benutzerhandbuch.
Windchill PDMLink unterstützt auch die Publizierung von zugehörigen Alternativteilen für Teile. Da jedoch das Konzept der Alternativteile aus Windchill PDMLink in Oracle Applications nicht existiert, unterstützen die EAI-Softwarekomponenten von Windchill ESI die Publizierung von Alternativteilen zu Oracle Applications nicht. Ist das Oracle Applications Übergabeziel in der Lage, Windchill PDMLink Alternativteile zu verarbeiten, können die EAI-Softwarekomponenten von Windchill ESI erweitert werden, um die Informationen an Oracle Applications zu übergeben. Standardmäßig werden Alternativteile jedoch nicht unterstützt.
Unternehmensversionen von Fertigungsteilen publizieren
Jedes Downstream-Teil wird basierend auf der Spezifikation des Upstream-Teils hergestellt. Für ein bestimmtes Teil zeigt das Attribut "Unternehmensversion" die verknüpfte Upstream-Teileversion an. Weitere Informationen finden Sie unter "Unternehmensversion".
Beim Publizieren eines Fertigungsteils enthält die ESI-Antwort die Informationen der Unternehmensversion (Upstream-Version) zusammen mit den Informationen zum Fertigungsteil.

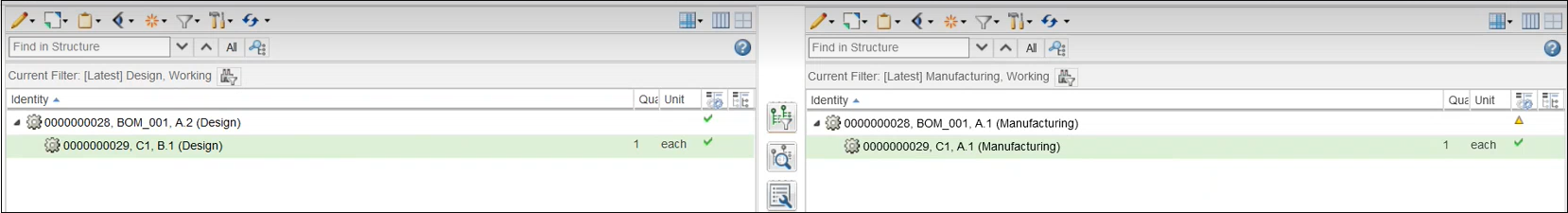

Beispiel: Wenn Sie das Fertigungsteil (Version A.1) publizieren, enthält die ESI-Antwort Informationen zum Upstream-Konstruktionsteil (Version B.1) sowie zum Fertigungsteil (Version A.1). Im Bild unten finden Sie weitere Informationen.
Diese Funktion ist hilfreich, wenn Sie die Teilerevision anhand der Entwicklungsrevision (in diesem Fall das Konstruktionsteil) im Downstream-ERP-System verfolgen möchten.
Führen Sie die folgenden Schritte aus, um diese Einstellung zu aktivieren:
1. Öffnen Sie das Dienstprogramm "Einstellungsverwaltung". Klicken Sie auf > > .
2. Wählen Sie > > aus.
3. Legen Sie die Einstellung Unternehmensversion des Fertigungsteils publizieren auf Yes fest.
Die Unternehmensversion wird im ERP-System von Oracle als Material und Stückliste verbraucht.
Betriebsspezifische Attribute für Teile
Betriebsspezifische Attribute für ein Teil können mit ansichtsspezifischen Funktionen von Windchill MPMLink publiziert werden. So publizieren Sie betriebsspezifische Attribute:
• Stellen Sie sicher, dass die Einstellung Betriebsdateninformationen publizieren in der Kategorie > > auf Ja eingestellt ist.
• Definieren Sie für jeden der Betriebe in Windchill MPMLink eine bestimmte Ansicht.
• Definieren Sie die betriebsspezifischen Attribute auf der entsprechenden Registerkarte zur Attributanzeige.
• Verwenden Sie Windchill ESI zum Publizieren des Teils.
Windchill ESI ruft dann die betriebsspezifischen Attribute für das Teil aus Windchill MPMLink ab und sendet diese Informationen im Übergabeziel an den betreffenden Betrieb.
 | • Für diese Attribute müssen in der ESI-Antwort-Metadatendatei definierte Zuordnungen vorhanden sein. Zudem sollten die EAI-Software-Komponenten erweitert werden, damit diese Attribute in SAP entsprechend zugeordnet werden. • Beim Publizieren von Abteilungs- oder Betriebsdaten für Teile oder Ressourcen mit der Aktion An Übergabeziel senden, Aktion Material an Übergabeziel senden, Änderungsnachricht, Erhöhungsantrag oder Lebenszyklusstatus festlegen wird Gespeicherter Filter verwendet: ◦ Stücklisteneinstellungen am Übergabeziel, bei Publizierung von Teil oder Stückliste ◦ Ressourceneinstellungen am Übergabeziel, bei Publizierung einer Ressource oder Ressourcenstruktur ◦ Prozessplaneinstellungen am Übergabeziel, bei Publizierung einer Prozessplanstruktur ◦ Änderungsnachrichteinstellungen am Übergabeziel, bei Publizierung mit einer Änderungsnachricht |
Bei Zusammenführungsszenarien, in denen Betriebsdatenattribute mit einem Teil zusammengeführt werden, bestimmt die Eigenschaft com.ptc.windchill.esi.renderViewFromPartInPartElement, ob die Ansicht eines Teils in der ESI-Antwort auf Grundlage des Teils selbst oder der zugehörigen Betriebsdaten gerendert wird. Wenn diese Eigenschaft auf true festgelegt ist (Standardeinstellung), wird die Ansicht basierend auf dem Teil gerendert. Wenn diese Eigenschaft nicht festgelegt ist oder auf false festgelegt ist, wird die Ansicht auf Grundlage der Betriebsdaten gerendert. Wenn jedoch Übergabezielen zugeordnete Navigationskriterien mehrere zugeordnete Betriebsdatenobjekte lösen, wird die Ansicht basierend auf dem Teil gerendert.
| | Wenn die Betriebsdaten in einem separaten Abschnitt in der ESI-Antwort gerendert werden, wird die Teileansicht auf Grundlage des Teils selbst gerendert. |
Abteilungsattribute für Teile
Abteilungsattribute für ein Teil können mit betriebsspezifischen Funktionen von Windchill MPMLink publiziert werden. So publizieren Sie Abteilungsattribute:
• Stellen Sie sicher, dass die Einstellung Betriebsdateninformationen publizieren in der Kategorie > > auf Ja eingestellt ist.
• Definieren Sie für jeden der Betriebe in Windchill MPMLink eine bestimmte Ansicht.
• Definieren Sie die Abteilungsattribute auf der entsprechenden Registerkarte zur Attributanzeige.
• Verwenden Sie Windchill ESI zum Publizieren des Teils.
Windchill ESI ruft dann die Abteilungsattribute für das Teil aus Windchill MPMLink ab und sendet diese Informationen im Übergabeziel an die relevante Organisation.
| | • Für diese Attribute müssen in der ESI-Antwort-Metadatendatei definierte Zuordnungen vorhanden sein. Zudem sollten die EAI-Software-Komponenten erweitert werden, damit diese Attribute in Oracle Applications entsprechend zugeordnet werden. • Beim Publizieren von Abteilungs- oder Betriebsdaten für Teile oder Ressourcen mit der Aktion An Übergabeziel senden, der Aktion Material an Übergabeziel senden, Änderungsnachricht, Erhöhungsantrag oder Lebenszyklusstatus festlegen wird Gespeicherter Filter verwendet von: ◦ Stücklisteneinstellungen am Übergabeziel, bei Publizierung von Teil oder Stückliste ◦ Ressourceneinstellungen am Übergabeziel, bei Publizierung einer Ressource oder Ressourcenstruktur ◦ Prozessplaneinstellungen am Übergabeziel, bei Publizierung einer Prozessplanstruktur ◦ Änderungsnachrichteinstellungen am Übergabeziel, bei Publizierung mit einer Änderungsnachricht |
Daten für das automatische Publizieren mit Lebenszyklusstatusänderung konfigurieren
Die erweiterten Daten oder die Abteilungsdaten können so konfiguriert werden, dass sie automatisch in der ESI-Antwort publiziert werden, wenn der Lebenszyklusstatus der Betriebsdaten geändert wird. Dafür aktivieren Sie die Einstellung Lebenszyklusstatus für erweiterte Daten zum automatischen Auslösen der Veröffentlichung von Teilen in > > . Sie können mehrere Lebenszyklusstatus in einer kommagetrennten Liste angeben. Der Standardwert dieser Einstellung ist leer. Falls der Einstellungswert leer ist, wird das Teil (Material) nicht automatisch publiziert, wenn der Lebenszyklusstatus von Unternehmensdaten oder Betriebsdaten geändert wird.
Wenn der Lebenszyklusstatus von Unternehmens- oder Betriebsdaten entsprechend der Einstellung geändert wird, rendert ESI die relevante Teileiteration sowie die Abteilungsdaten gemäß der Konfigurationsspezifikation oder dem entsprechenden Filter des Übergabeziels, damit das Teil in der ESI-Antwort publiziert werden kann.
| | • Das Publizieren eines Teils wird nur aktiviert, wenn die Einstellung ESI-Workflow automatisch starten auf Ja festgelegt ist. • Bei Freigabe der Betriebsdaten werden sowohl die Betriebsdaten als auch die Unternehmensdaten publiziert. Dagegen werden bei der Freigabe der Unternehmensdaten die relevanten Betriebsdaten publiziert. |
Die erweiterten Daten und die Abteilungsdaten können in separaten Buckets in der ESI-Antwort publiziert werden. Dies kann durch Anpassen der ESI-Antwort erfolgen. Weitere Informationen zum Anpassen der Buckets in der ESI-Antwort finden Sie unter ERP Connector Anpassung.
