Varianz-Austauschteile hinzufügen
Klicken Sie zum Hinzufügen eines Varianz-Austauschteils mit der rechten Maustaste auf das betroffene Objekt in der Tabelle Betroffene Objekte, und klicken Sie auf

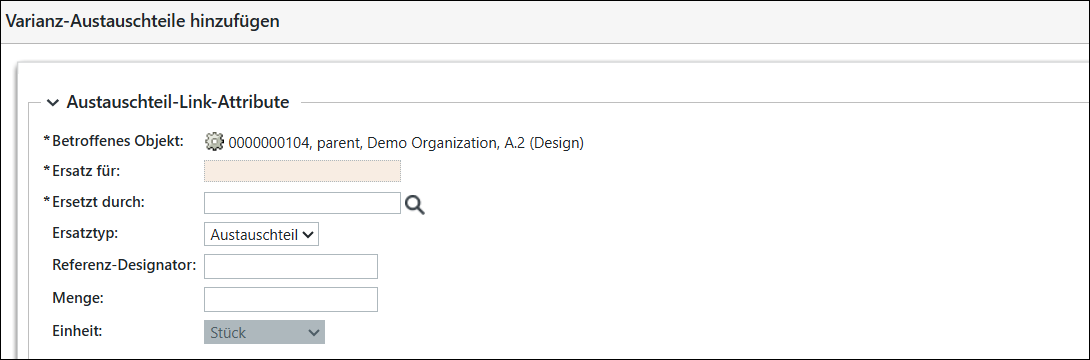

Varianz-Austauschteile hinzufügen. Die Seite Varianz-Austauschteile hinzufügen wird geöffnet und zeigt Austauschteil-Link-Attribute an.
Varianz-Austauschteile hinzufügen. Die Seite Varianz-Austauschteile hinzufügen wird geöffnet und zeigt Austauschteil-Link-Attribute an.Varianz-Austauschteile und Austauschteil-Link-Attribute hinzufügen
Die Seite Varianz-Austauschteile hinzufügen wird geöffnet, wenn Sie mit der rechten Maustaste auf ein betroffenes Objekt in der Tabelle Betroffene Objekte klicken und die Aktion Varianz-Austauschteile hinzufügen auswählen.
Varianz-Austauschteile hinzufügen auswählen.
Diese Seite zeigt die folgenden Austauschteil-Link-Attribute an:
Attribut | Beschreibung |
|---|---|
Betroffene Objekte | Zeigt das betroffene Objekt und seine Details an, wobei ein Kind-Teil durch ein Austauschteil ersetzt wird. |
Ersatz für | Zeigt nur die Kind-Teile an, die direkt dem ausgewählten Elternteil in der Struktur der ersten Ebene des betroffenen Objekts zugeordnet sind. Wenn das betroffene Objekt beispielsweise drei Kind-Teile der ersten Ebene besitzt, werden nur diese drei Teile angezeigt. |
Ersetzt durch | Gibt das Austauschteil an. Sie können die Teilenummer direkt eingeben oder das Suchsymbol  verwenden, um sie im Fenster Ersetzt durch zu finden.Die Suchfunktion "Teil suchen" gibt Teile zurück, die sich auf der ersten Ebene innerhalb der Struktur des betroffenen Objekts befinden. Wenn es mehrere Verwendungen eines Kind-Teils in der Struktur gibt, zeigt die Funktion "Schnellvorschlag" alle Vorkommen dieses Teils in den Suchergebnissen an. Sie können die Attributwerte "Zeilennummer" und "Referenznummer" verwenden, um das richtige Ersatzteil auszuwählen. |
Ersatztyp | Gibt den Ersatztyp an. Standardmäßig wird ein vordefinierter Ersatztyp ausgewählt. Sie können diesen Wert über die Menüliste ändern, wenn Sie zusätzliche Ersatztypen definiert haben. Verwenden Sie das Dienstprogramm Modellierte Aufzählungen anpassen, um einen standardmäßigen Ersatztyp für das Austauschteil hinzuzufügen oder zu definieren. Weitere Informationen finden Sie unter Customize Modeled Enumerations Utility. |
Referenz-Designator | Ein alphanumerischer Code, der bestimmte Vorkommen des Teils innerhalb der Baugruppe kennzeichnet. |
Menge | Die Anzahl der Austauschteile in der Baugruppe. |
Einheit | Die Maßeinheit für die Menge. Wählen Sie eine Einheit aus der Liste aus. Beispiel: Stück. |
Nachdem Sie die Details für Austauschteil-Link-Attribute eingegeben und auf Anwenden geklickt haben, werden die Informationen zur Tabelle Varianz-Austauschteile hinzugefügt.
Sie können keinen doppelten Eintrag für dasselbe betroffene Objekt hinzufügen.
