Mit Dateien in den Formaten *.slddrt, *.sldblk und *.sldbomtbt arbeiten
Windchill Workgroup Manager 13.1.0.1 und spätere Versionen unterstützen Vorlagendateien wie *.slddrt, *.sldblk und *.sldbomtbt. In Windchillsind diese Vorlagendateien unter der Dokumentkategorie "Format" klassifiziert. Fügen Sie den Windchill Commonspace-Ordner zu den SOLIDWORKS Systemoptionen hinzu, indem Sie folgende Schritte ausführen, damit Sie mit diesen Dateien arbeiten können:
1. Navigieren Sie in SOLIDWORKS zu > , und klicken Sie dann auf File Locations.
2. Wählen Sie im Feld Show folders for eine der folgenden Optionen aus, um den Dateispeicherort einzugeben:
◦ Sheet Formats (*.slddrt)
◦ Blocks (*.sldblk)
◦ BOM Templates (*.sldbomtbt)
3. Geben Sie im Feld Folders den Ordnerpfad des Commonspace ein.

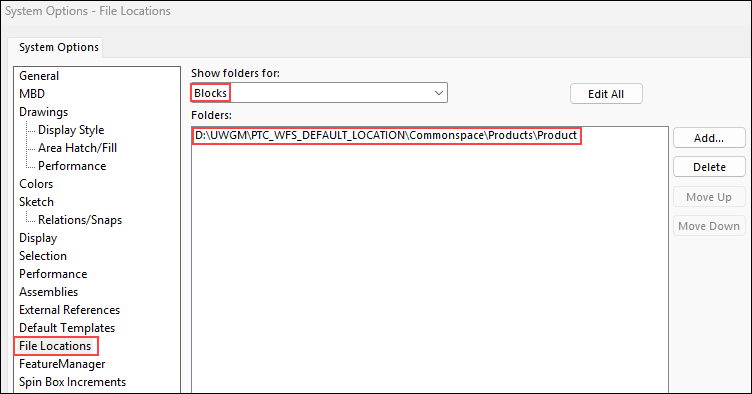

Wählen Sie beispielsweise für Dateien vom Typ *.sldblk in der Liste Show folders for Blocks aus, und fügen Sie den Pfad zum Windchill Commonspace-Ordner hinzu, wie im folgenden Beispiel dargestellt:

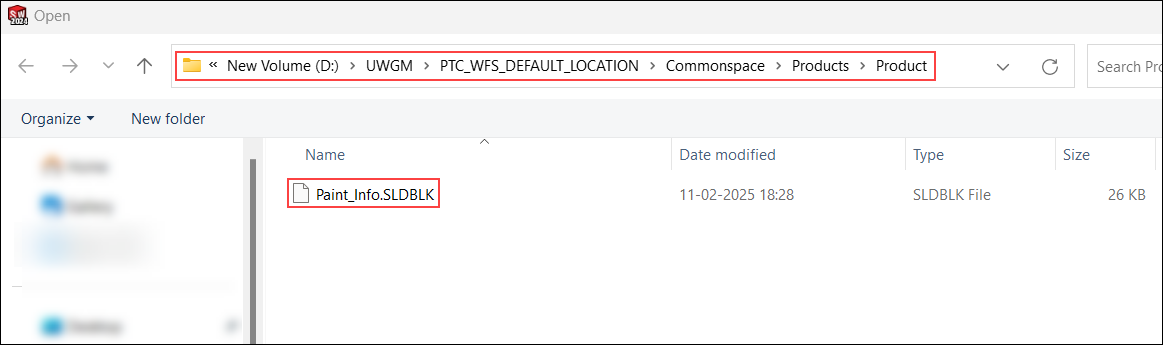

Nachdem Sie den Pfad zum Windchill Commonspace hinzugefügt haben, können Sie die eingecheckten Vorlagendateien von Windchill aus in SOLIDWORKS verwenden.
Für Blöcke können Sie auch den Commonspace-Ordnerpfad in SOLIDWORKS Design Library hinzufügen. Auf diese Weise können Sie die Blöcke direkt aus der Design Library in den SOLIDWORKS Arbeitsbereich ziehen.
 | Die folgenden PDM-Aktionen werden für die Dateiformate *.slddrt, *.sldblk und *.sldbomtbt nicht unterstützt: • > • Aus Windchill öffnen |
Ab Windchill 13.1.1.0 ist der Standardwert für Produktstruktur-Links von Dokumenttypen nicht zulassen für SOLIDWORKS auf FORMAT festgelegt. Diese Einstellung verhindert, dass CAD-Dokumente in der Dokumentkategorie "Format" Besitzerzuordnungen zu Windchill Teilen erstellen, selbst wenn Sie während des Eincheckens das Kontrollkästchen Teile den CAD-Dokumenten automatisch zuordnen aktivieren. Siehe Automatische Zuordnung konfigurieren.
| | Löschen Sie die Standardeinstellung, damit Teile automatisch CAD-Dokumenten in der Dokumentkategorie "Format" zugeordnet werden, |
