Häufig verwendete Einstellungen im Dienstprogramm "Einstellungsverwaltung" (Creo Elements/Direct Drafting)

Integration mit anderen Anwendungen > Windchill Workgroup Manager Dokumentation > Creo Elements/Direct Drafting > Windchill Workgroup Manager Einstellungen (Creo Elements/Direct Drafting) > Häufig verwendete Einstellungen im Dienstprogramm "Einstellungsverwaltung" (Creo Elements/Direct Drafting)

Dieser Abschnitt enthält einige der häufiger verwendeten Einstellungen, die abhängig von Ihrer Windchill Rolle festgelegt oder geändert werden können.

Der Zweck dieses Abschnitts ist, die häufig verwendeten Einstellungen aufzulisten und nicht jede Einstellung, die mit dem Dienstprogramm Einstellungsverwaltung festgelegt werden kann. Eine komplette Liste der Einstellungen für AutoCAD, die im Dienstprogramm Einstellungsverwaltung verwaltet werden können, finden Sie im Dienstprogramm Einstellungsverwaltung in Windchill.

Die folgenden Tabellen listen die häufig verwendeten Einstellungen in den Kategorien Operation, Workgroup Manager Client und Workspaces auf, die für Windchill Workgroup Manager für Creo Elements/Direct Drafting je nach Windchill Rolle verwaltet werden können.

Einstellungen unter "Operation"

Informationen zu den serverseitigen Einstellungen, die in der Kategorie Operation und ihren Unterkategorien festgelegt werden können, finden Sie unter Einstellungen der Kategorie "Operation".

Einstellungen unter Workgroup Manager Client

In der folgenden Tabelle werden häufig verwendete Einstellungen beschrieben, die in der Kategorie Workgroup Manager Client und Unterkategorien festgelegt oder geändert werden können.

Name

Kontext

Alle Werte

Standardspeicherort für Zeichnungsrahmen

• Site

• Organisationen

• Produkte

• Projekte

• Bibliotheken

• Benutzer

/<Pfad>

Standard-Ladetyp

• Site

• Organisationen

• Vollständig

• Structure

• Partial

• Lightweight

In Kontext konstruieren > Attribut für Überspringen der Bildaktualisierung

• Site

• Organisationen

• Wahr

• Falsch

In Kontext konstruieren > Assistenten beim Erstellen eines Konstruktionskontexts aus einem Konfigurationskontext ausblenden

• Site

• Organisationen

• Produkte

• Projekte

• Bibliotheken

• Benutzer

• Yes

• No

In Kontext konstruieren > Ausgeschlossene Knoten anzeigen

• Site

• Organisationen

• Produkte

• Projekte

• Bibliotheken

• Benutzer

• Yes

• No

"Auschecken während der Bearbeitung" deaktivieren

• Site

• Organisationen

• Produkte

• Projekte

• Bibliotheken

Steuert die Anzeige des Fensters Konflikte (zum Auschecken während der Bearbeitung) bei der Ausführung der Speicheraktion und löst den Konflikt beim Auschecken mit einer der folgenden Optionen:

• Auschecken: deaktiviert das Fenster Konflikte (zum Auschecken während der Bearbeitung) und checkt das Dokument aus.

• Neue Revision erstellen und auschecken: deaktiviert das Fenster Konflikte (zum Auschecken während der Bearbeitung), erstellt eine neue Revision und checkt das Dokument aus.

• Fortfahren: deaktiviert das Fenster Konflikte (zum Auschecken während der Bearbeitung) und fährt mit dem Speichern des Dokuments ohne Auschecken fort.

Dokumente, die nicht explizit ausgecheckt werden, können nicht eingecheckt werden.

• Nein (Standard): Ermöglicht die Anzeige des Fensters Konflikte (zum Auschecken während der Bearbeitung)

Speicherort der ausführbaren Datei jt2pv

• Site

• Organisationen

Timeout-Wert für jt2pv

• Site

• Organisationen

<Timeout-Wert>

Ordnet Systemattribute und Dateieigenschaften zu > CAD-Dokumentiteration-Systemattribut

• Site

• Organisationen

• PTC_WM_ITERATION

• CAD-Dokumentiteration-Systemattribut

Ordnet Systemattribute und Dateieigenschaften zu > Systemattribut für CAD-Dokument-Lebenszyklusstatus

• Site

• Organisationen

• PTC_WM_LIFECYCLE_STATE

• Systemattribut für CAD-Lebenszyklusstatus

Ordnet Systemattribute und Dateieigenschaften zu > Systemattribut für CAD-Dokument-Lebenszyklus

• Site

• Organisationen

• PTC_WM_LIFECYCLE

• Systemattribut für CAD-Lebenszyklus

Ordnet Systemattribute und Dateieigenschaften zu > CAD-Dokumentname-Systemattribut

• Site

• Organisationen

• PTC_WM_NAME

• CAD-Systemattribut

Ordnet Systemattribute und Dateieigenschaften zu > CAD-Dokumentnummer-Systemattribut

• Site

• Organisationen

• PTC_WM_NUMBER

• CAD-Systemattribut

Ordnet Systemattribute und Dateieigenschaften zu > Änderungsnotizattribut

• Site

• Organisationen

PTC_WM_LAST_CHANGE_NOTE

Ordnet Systemattribute und Dateieigenschaften zu > Erstellt von Attribut

• Site

• Organisationen

PTC_WM_CREATED_BY

Ordnet Systemattribute und Dateieigenschaften zu > Erstellt am-Attribut

• Site

• Organisationen

PTC_WM_CREATED_ON

Ordnet Systemattribute und Dateieigenschaften zu > Geändert von-Attribut

• Site

• Organisationen

PTC_WM_MODIFIED_BY

Ordnet Systemattribute und Dateieigenschaften zu > Geändert am-Attribut

• Site

• Organisationen

PTC_WM_MODIFIED_ON

Ordnet Systemattribute und Dateieigenschaften zu > Organisations-ID-Systemattribut

• Site

• Organisationen

• PTC_WM_ORGANIZATION_ID

• <CAD-Systemattribut>

Ordnet Systemattribute und Dateieigenschaften zu > Teilename-Systemattribut

• Site

• Organisationen

• PTC_WM_PART_NAME

• CAD-Systemattribut

Ordnet Systemattribute und Dateieigenschaften zu > Teilenummer-Systemattribut

• Site

• Organisationen

• PTC_WM_PART_NUMBER

• CAD-Systemattribut

Ordnet Systemattribute und Dateieigenschaften zu > Teilerevisionsattribut

• Site

• Organisationen

PTC_WM_PART_REVISION_FOR_DRAWING

Ordnet Systemattribute und Dateieigenschaften zu > Teilestatusattribut

• Site

• Organisationen

PTC_WM_PART_STATE_FOR_DRAWING

Ordnet Systemattribute und Dateieigenschaften zu > Revisions-Systemattribut

• Site

• Organisationen

• PTC_WM_REVISION

• CAD-Systemattribut

Standard-Soft-Type für Notiz

• Site

• Organisationen

${internet_domain_name}.Note

Im CAD-Tool öffnen für nicht-native Objekte

• Site

• Organisationen

• Produkte

• Projekte

• Bibliotheken

• Benutzer

• Yes

• No

Nummer und Dateinamen synchronisieren

• Site

• Organisationen

• Yes

• No

Workgroup Manager Client > Auschecken widerrufen für 'Lokalen Inhalt überschreiben'

• Site

• Organisationen

• Produkte

• Projekte

• Bibliotheken

• Benutzer

• Yes

• No

Workgroup Manager Client > Nicht verwaltete schreibgeschützte Bereiche

• Site

• Organisationen

• Produkte

• Projekte

• Bibliotheken

• Benutzer

Aktualisieren von 'Lokalen Inhalt überschreiben'

• Site

• Organisationen

• Produkte

• Projekte

• Bibliotheken

• Benutzer

• Yes

• No

CAD-/dynamisches Dokument und Anhangsfilter hochladen

• Site

• Organisationen

• Produkte

• Projekte

• Bibliotheken

• Benutzer

• CAD/Dynamic Document Type

• Attachment File Type

• Content Category

Zuordnung von benutzerdefinierten Systemattributen und Dateieigenschaften

Site

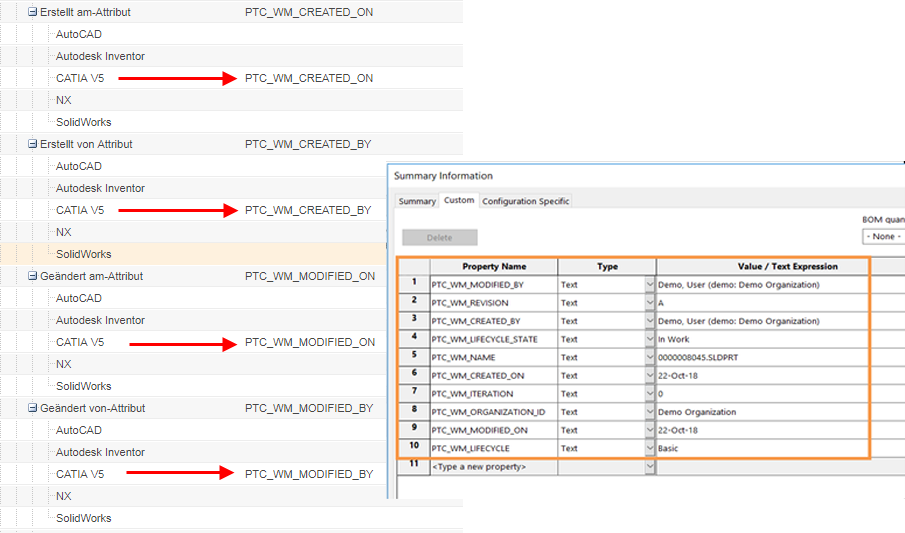

Gibt die zusätzlichen Attribute von Objekten an, die zu dem CAD-Dokument gehören und die im CAD-Tool als Parameter oder Eigenschaften angezeigt werden.

• Wenn Sie von einer älteren Version auf Windchill 11.1 M020 aktualisieren, kann es beim Öffnen von großen CAD-Baugruppen aus der vorherigen Version zu Leistungsproblemen kommen, wenn eine der obigen Eigenschaften mit einem nicht leeren Namen konfiguriert ist. Dies liegt daran, dass für Windchill 11.1 M020 und höher Windchill Workgroup Manager standardmäßig das Übertragen zusätzlicher Windchill Systemattribute auf CAD-Modelle erzwingt, wenn CAD-Dokumente aus Windchill geöffnet werden. Diese Propagierung der Windchill Systemattribute verlängert die Ladezeit der Dateien im Vergleich zur Ladezeit ohne Propagierung der Attribute.

• Wenn diese Windchill Systemattribute nicht Teil Ihrer Anforderung sind, können Sie sie ignorieren. Lassen Sie dazu den Wert für den Namen der Attribute leer. Windchill Workgroup Manager Work Group Manager überträgt die Windchill Systemattribute dann nicht in CAD-Modelle, und es kommt zu keiner Leistungsverschlechterung bei Altdaten. Die folgende Abbildung zeigt, wie die Windchill Servereinstellung festgelegt wurde und die Standardsystemattribute übertragen wurden.

Einstellungen unter "Workspace"

In der folgenden Tabelle werden häufig verwendete Einstellungen beschrieben, die in der Kategorie Workspace und Unterkategorien festgelegt oder geändert werden können.

Name

Kontext

Alle Werte

Zu Workspace hinzufügen und auschecken > Hauptinhalte zu Workspace hinzufügen

• Site

• Organisationen

• Benutzer

• DOWNLOAD

• LINK

Zu Workspace hinzufügen und auschecken > Für Auschecken definieren

• Site

• Organisationen

• Produkte

• Projekte

• Benutzer

• SELECTED_AND_MODIFIED

• SELECTED

• ALL

Workspace-Anzeige

• Site

• Organisationen

• Produkte

• Projekte

• Benutzer

• Alle Elemente

• Gefilterte Elemente

Zu Workspace hinzufügen und auschecken > Zum Workspace-Sammler hinzufügen <Einstellungsname>

• Site

• Organisationen

• Benutzer

Wählen Sie die Einstellung und den entsprechenden Wert aus der Liste von Einstellungen für Creo Elements/Direct Drafting aus.

Es gibt verschiedene Einstellungen, die für Creo Elements/Direct Drafting unter Workspace > Auschecken und zu Workspace hinzufügen > Zum Workspace-Sammler hinzufügen <Einstellungsname> festgelegt werden können.

Zu Workspace hinzufügen und auschecken > Alle dem Workspace hinzugefügten Objekte automatisch sperren

• Site

• Organisationen

• Benutzer

• Yes

• No

Zu Workspace hinzufügen und auschecken > Sammler auschecken <Einstellungsname>

• Site

• Organisationen

• Benutzer

Wählen Sie die Einstellung und den entsprechenden Wert aus der Liste von Einstellungen für Creo Elements/Direct Drafting aus.

Es gibt verschiedene Einstellungen, die für Creo Elements/Direct Drafting unter Workspace > Auschecken und zu Workspace hinzufügen > Sammler auschecken <Einstellungsname> festgelegt werden können.

Zu Workspace hinzufügen und auschecken > In der Anwendung öffnen

• Site

• Organisationen

• Benutzer

• Yes

• No

Zu Workspace hinzufügen und auschecken > Geänderten Workspace-Inhalt wiederverwenden

• Site

• Organisationen

• Benutzer

• Yes

• No

Zu Workspace hinzufügen und auschecken > Filter für "Zum Workspace hinzufügen" festlegen

• Site

• Organisationen

• Benutzer

• DEFAULT

• LATEST

• AS_STORED

• WS_DEFAULT

Zu Workspace hinzufügen und auschecken > Filter für "Auschecken" festlegen

• Site

• Organisationen

• Benutzer

• DEFAULT

• LATEST

• AS_STORED

• WS_DEFAULT

Zu Workspace hinzufügen und auschecken > Für Auschecken definieren

• Site

• Organisationen

• Benutzer

• SELECTED_AND_MODIFIED

• SELECTED

• ALL

Zu Workspace hinzufügen und auschecken > Registerkarte Erweitert als Standardvorlage verwenden

• Site

• Organisationen

• Benutzer

• Yes

• No

Workspace-Einstellungen bearbeiten > Gültigkeit für CAD-Dokumente zulassen

• Site

• Organisationen

• Benutzer

• Yes

• No

Aus Workspace exportieren > Sammler <Einstellungsname>

• Site

• Organisationen

• Benutzer

Wählen Sie die Einstellung und den entsprechenden Wert aus der Liste von Einstellungen für Creo Elements/Direct Drafting aus.

Es gibt verschiedene Einstellungen, die für Creo Elements/Direct Drafting unter Workspace > Aus Workspace exportieren > Sammler <Einstellungsname> festgelegt werden können.

Einstellungen unter "Neue Revision erstellen"

In der folgenden Tabelle wird das Ändern von Einstellungen beschrieben.

Name

Kontext

Beschreibung

Sammler > Sammlungseinstellungen nicht verwendet in schneller Benutzeroberfläche

• Site

• Organisationen

Die Werte Zugehörige CAD-Dokumente / dynamische Dokumente einschließen, Zugehörige Dokumente einschließen und Zugehörige Teile einschließen werden standardmäßig festgelegt.

Weitere Informationen finden Sie im Thema Sammler-Einstellungen konfigurieren, die von den Aktionen zum Erstellen einer neuer Revision und Auschecken im CAD-Tool verwendet werden.
