Neues CAD-Dokument (CATIA V5)
Die Windchill Option Neues CAD-Dokument ist in CATIA V5 oder im Workspace-Dateimenü verfügbar.
Wenn CATIA V5 mit Windchill Workgroup Manager verbunden ist, können Sie mit der Aktion Neues CAD-Dokument in CATIA V5 die Windchill Attributinformationen angeben und neue CAD-Dokumente auf die gleiche Weise wie in Windchill erstellen, ohne die CAD-Umgebung zu verlassen.
So erstellen Sie ein neues CAD-Dokument:

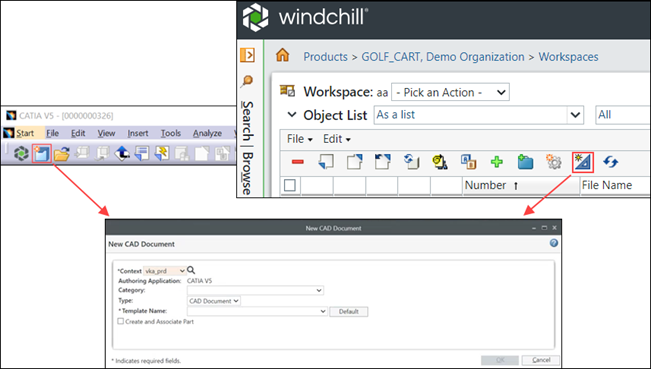

1. Klicken Sie in CATIA V5 auf das Symbol
. Sie können auch auf > > klicken oder im Windchill Workspace auf
klicken. Das Fenster Neues CAD-Dokument wird geöffnet.
. Sie können auch auf > > klicken oder im Windchill Workspace auf klicken. Das Fenster Neues CAD-Dokument wird geöffnet.2. Wählen Sie einen Wert im Feld Kontext aus. Sie können auch auf
klicken, um nach dem Kontextnamen zu suchen.
klicken, um nach dem Kontextnamen zu suchen.3. Wählen Sie Werte in den Feldern Kategorie, Typ und Vorlagenname aus. Auf Grundlage der ausgewählten Vorlage öffnet sich der Bereich Attribute im Fenster Neues CAD-Dokument.
 | Im Feld Vorlagenname können Sie eine Vorlage auswählen und auf Standard klicken, um eine Standardvorlage festzulegen. |
| | Die Standardvorlagen werden als Beispiele bereitgestellt. Es wird jedoch empfohlen, eigene Vorlagen zu erstellen. Weitere Informationen zum Erstellen von Vorlagen finden Sie unter CAD-Dokumentvorlagen erstellen. Wenn Sie eine Standardvorlage verwenden, erhalten Sie möglicherweise die Warnung, dass das Dateiformat aus einer älteren Version stammt und aktualisiert wird. Die Warnung lässt sich vermeiden, wenn Sie die Datei mit der Standardentwicklungsanwendung korrigieren oder die Vorlage aktualisieren, um sie an die aktuelle Version des CAD-Dokuments anzupassen. |
4. Geben Sie die Werte für die verschiedenen Attribute wie Name, Dateiname, Revision, Beschreibung und Standort ein.
5. Aktivieren Sie das Kontrollkästchen Teil erstellen und zuordnen, um ein zugeordnetes Teil mit dem neuen CAD-Dokument zu erstellen.
 | Es wird empfohlen, die Zuordnung eines Teils zu einem CAD-Dokument bei der Objekterstellung und nicht bei der Erstellung einer Struktur vorzunehmen. |
6. Aktivieren Sie das Kontrollkästchen In Entwicklungsanwendung öffnen, um das neue CAD-Dokument in der ausgewählten Entwicklungsanwendung zu öffnen.
7. Klicken Sie auf OK, um die Aufgabe abzuschließen. Im aktiven Workspace wird ein CAD-Dokument erstellt.
Weitere Informationen finden Sie unter Neues CAD-Dokument erstellen.
Standardvorlagen vom Typ Neues CAD-Dokument
PTC stellt Standardvorlagen vom Typ "Neues CAD-Dokument" für alle Windchill Workgroup Manager Lösungen bereit. Dies gibt Ihnen die Möglichkeit, neue Windchill PDMLink CAD-Dokumente zu erstellen, ohne zunächst Vorlagen konfigurieren zu müssen. Sie können eigene Vorlagen erstellen oder die Standardvorlagen ändern, um möglichst schnell beginnen zu können.
