PPB 樹擇取器視覺化標籤中的自訂選取項動作

其他功能 > 製造流程管理 > 使用製程計劃與標準程序 > 使用樹擇取器 > PPB 樹擇取器視覺化標籤中的自訂選取項動作

在製程計劃瀏覽器樹擇取器的「視覺化」標籤中，按一下

「選取協助」 > 「自訂選取項」可啟用「自訂選取項」動作。管理員可以配置 com.ptc.windchill.associativity.downstreamCustomVizSelectionObjectTypes 內容並指定有效值，來自訂「自訂選取項」動作的選取條件。

com.ptc.windchill.associativity.downstreamCustomVizSelectionObjectTypes 內容包含在位於 <Windchill>\codebase\com\ptc\core\foundation\associativity\xconfs 的 associativity.properties.xconf 中。例如，您可以使用下列格式配置內容：<AddToProperty name="com.ptc.windchill.associativity.downstreamCustomVizSelectionObjectTypes" value=" wt.part.WTPart|CusAtt|yes"/>

當您啟用「自訂選取項」動作並在樹擇取器視覺化窗格中選取零件時，系統會選取製程計劃樹狀結構路徑中相符零件下的第一層節點。如需詳細資訊，請參閱以下範例。

範例

請考慮將下列內容新增至 associativity.properties.xconf 檔案：<AddToProperty name="com.ptc.windchill.associativity.downstreamCustomVizSelectionObjectTypes" value=" wt.part.WTPart|CusAtt|yes"/>

請考慮將下列內容新增至 custom.site.xconf 檔案：<AddToProperty name="com.ptc.windchill.associativity.downstreamCustomVizSelectionObjectTypes" value=" wt.part.WTPart|CusAtt|yes"/>

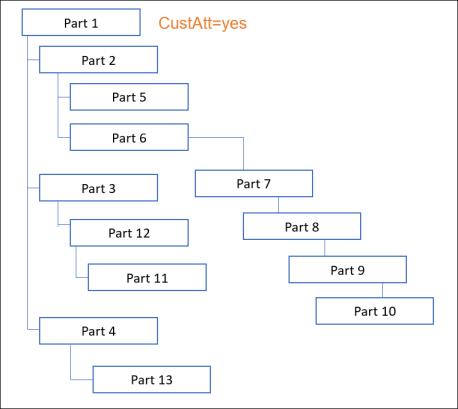

範例 1

Part 5 在製程計劃瀏覽器樹擇取器的「視覺化」標籤中選取。如果 Part 1 符合在內容中設定的條件，系統會在製程計劃瀏覽器樹狀結構中選取 Part 2。

Part 11 在製程計劃瀏覽器樹擇取器的「視覺化」標籤中選取。如果 Part 1 符合在內容中設定的條件，系統會在製程計劃瀏覽器樹狀結構中選取 Part 3。

使用「自訂選取項」動作時，動作會從底部到頂部遍歷結構。當系統找到具有在內容中指定之屬性的零件時，系統會選取相符零件下的第一層節點。

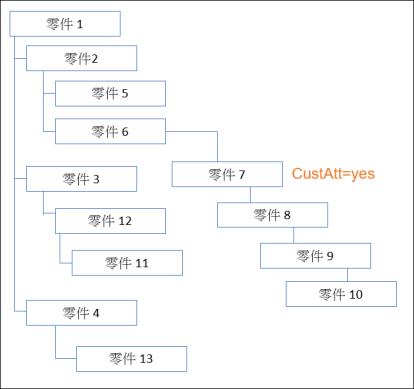

範例 2

Part 10 在製程計劃瀏覽器樹擇取器的「視覺化」標籤中選取。如果 Part 7 符合在內容中設定的條件，系統會在製程計劃瀏覽器樹狀結構中選取 Part 8。

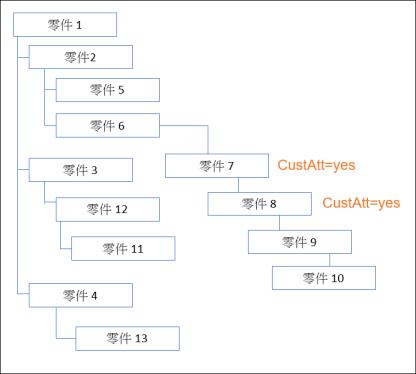

範例 3

Part 10 在製程計劃瀏覽器樹擇取器的「視覺化」標籤中選取。如果 Part 7 與 Part 8 符合在內容中設定的條件，系統會在製程計劃瀏覽器樹狀結構中選取 Part 9。

您可在內容中指定下列值：

• 物件類型 - 例如 WTPart1。可使用分號分隔符號指定多個值。

• 物件類型名稱、屬性名稱與屬性值 - 例如，wt.part.WTPart|Source|Make。可使用直立線分隔符號指定這些值。屬性值應為字串類型。

• 前兩個實體的組合 - 例如 WTPart1;wt.part.WTPart2|Source|Make。

為了確保成功操作，請提供有效屬性值。請注意，屬性值區分大小寫。

配置自訂選取項內容

• 指定物件類型時：

• 指定具有屬性類型與屬性值的物件類型時：

• 指定組合時，請依照下列方式配置內容：

配置內容後，需要重新啟動 Windchill 伺服器才能使變更生效。

配置內容之後，若您啟用「自訂選取項」動作並在「視覺化」標籤中選取零件，會從底部到頂部遍歷樹狀結構。系統會選取符合在內容中所設定條件之零件的第一層子零件。

請考量與「自訂選取項」動作相關的以下資訊：

• 當您選取「自訂選取項」動作時，「選取父項」與「選取第一層組件」動作會禁用。

• 如果您在關閉製程計劃瀏覽器之前已選取「自訂選取項」動作，當您開啟新製程計劃瀏覽器工作階段時，預設會選取相同動作。

• 使用「自訂選取項」動作之前，必須先啟用

> 「從視覺化到結構自動選取」動作。

當在 com.ptc.windchill.associativity.downstreamCustomVizSelectionObjectTypes 內容中指定多個值時，只要找到符合其中一個設定值的零件，周遊就會停止。例如，針對下列內容定義，當找到符合 WTPart1 值的零件時，在結構中的周遊便會停止：<AddToProperty name="com.ptc.windchill.associativity.downstreamCustomVizSelectionObjectTypes" value=" WTPart1;wt.part.WTPart2|source|Make"/>

其他資訊

當同時啟用「選取可配置零件」與「自訂選取項」動作時，系統會為「選取可配置零件」動作提供偏好設定。

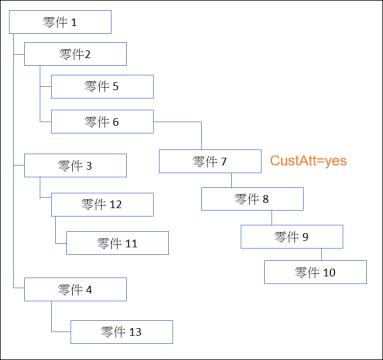

請考慮下列零件結構存在於製程計劃瀏覽器中：

• 會在「類型及屬性管理」公用程式中針對零件類型建立全域屬性 CusAtt。

• 下列具有 WTpart 類型之 CusAtt 屬性的內容會新增至位於 <Windchill>\codebase\com\ptc\core\foundation\associativity\xconfs 的 associativity.properties.xconf：

請考慮在製程計劃瀏覽器樹擇取器中啟用「選取可配置零件」與「自訂選取項」動作的情況。

• 如果您在製程計劃瀏覽器樹擇取器的「視覺化」標籤中選取 Part 5，系統會在製程計劃瀏覽器樹狀結構中選取可配置零件，即 Part 2。

如果只啟用「自訂選取項」動作，系統會選取 Part 3。

• 如果您在製程計劃瀏覽器樹擇取器的「視覺化」標籤中選取 Part 9，系統會在製程計劃瀏覽器樹狀結構中選取非假想零件 Part 7。

系統不會選取 Part 6，因為它是假想零件。無法分配假想零件。
