配置 CATIA V5 以讀取 PMI
在配置 Windchill Workgroup Manager 以讀取 PMI 之前，請確保您擁有 CATIA V5 的 FTX 授權。若無 FTX 授權，CATIA 僅允許您新增文字註釋。
您可以配置 Windchill，以便透過下列途徑讀取 PMI：
• wgmclient.ini 檔案
• Windchill 伺服器端設定
• Theorem CADverter (或 CATIA CAD Worker)
• Creo View
配置 wgmclient.ini 檔案
在 wgmclient.ini 檔案中，將 expose.model.annotations 偏好設定設為 None (預設) 可停止顯露 PMI、設為 All 可將所有 PMI 顯露給 Windchill，或設為 Designated 將所選 PMI 顯露給 Windchill。
如需常用偏好設定的完整清單，請參閱 Wgmclient.ini 檔案中的常用偏好設定。
 |
從 Windchill Workgroup Manager 13.1.1.0 或更新版本開始，在 CATIA V5 中建立的參照尺寸註釋不會顯露給 Windchill 作為模型項目與控制特徵。當您入庫或出庫模型時，關聯零件與控制特徵 (包括參照尺寸) 之間先前建立的連結會保持不變。欲中斷此連結並避免在 Windchill 中出現參照尺寸，請將參照尺寸類型變更為其他類型，然後儲存並上載模型。如需詳細資訊，請參閱儲存至工作區 (CATIA V5)。
|
欲在將 expose.model.annotations 設定為 Designated 時，將所選 PMI 類型顯露給 Windchill，請執行下列步驟：
1. 在 CATIA V5 中，於註釋集上按一下滑鼠右鍵，然後按一下「內容」。
2. 在「Properties」視窗中，按一下「Manufacturing」，然後選取「To manufacture」核取方塊。
將 CATIA V5 實例名稱對應至 Windchill
從 Windchill 13.1.1.0 與 Windchill Workgroup Manager 13.1.1.0 開始，您可以設定「設定 CAD 元件名稱」偏好設定，來控制是否將 CATIA V5 中的實例名稱對應至 Windchill「使用」標籤中的元件名稱。
欲在 Windchill「偏好設定管理」公用程式中設定此偏好設定，請按一下 > 。
• 當「設定 CAD 元件名稱」偏好設定設為「是」(預設值) 時，CATIA V5 CAD 組件中的實例名稱會對應至 Windchill CAD 結構中的元件名稱。
建構零件結構時，此值會自動傳播至 WTPart 結構中的參考位置。
• 當設定為「否」時，實例名稱不會對應至 Windchill CAD 結構中的元件名稱。這可防止將元件名稱自動傳播至 WTPart 結構中的參考位置，進而為您提供更大的彈性並控制參考位置的管理與指派方式。
Windchill 伺服器端設定
在 Windchill 伺服器端，將 publish.copyrepresentationsforward.restrict 內容設定為 False。
Creo View
將 Creo View 配置為顯示浮動註釋，使模型中的註釋在顯示時與螢幕平行。如需詳細資訊，請參閱「設定註釋選項」。
Theorem CADverter
Theorem CADverter 可用來將原生 CATIA V5 資料轉換為 CreoView 格式，並可讓 Windchill 針對下游流程使用 3D 模型中的 PMI 資料。
|
|
有多個可用設定組合可供您配置 Theorem CADverter 來讀取 PMI。本節僅說明預設設定。
|
若要配置 Theorem CADverter，請執行下列步驟：
1. 在 Recipe 編輯器中開啟 CATIA V5 設定檔案 CATIA5_pv。
配置對話方塊隨即顯示。
2. 在 Basic 標籤中，選取 Required Entities、Output Options，然後透過 Advanced Options 部份選取檔案格式。
3. 按一下 Advanced 標籤，然後再按一下 V5 Options1 子標籤。
4. 從「轉換模式」下拉式清單中，選取「標準」。

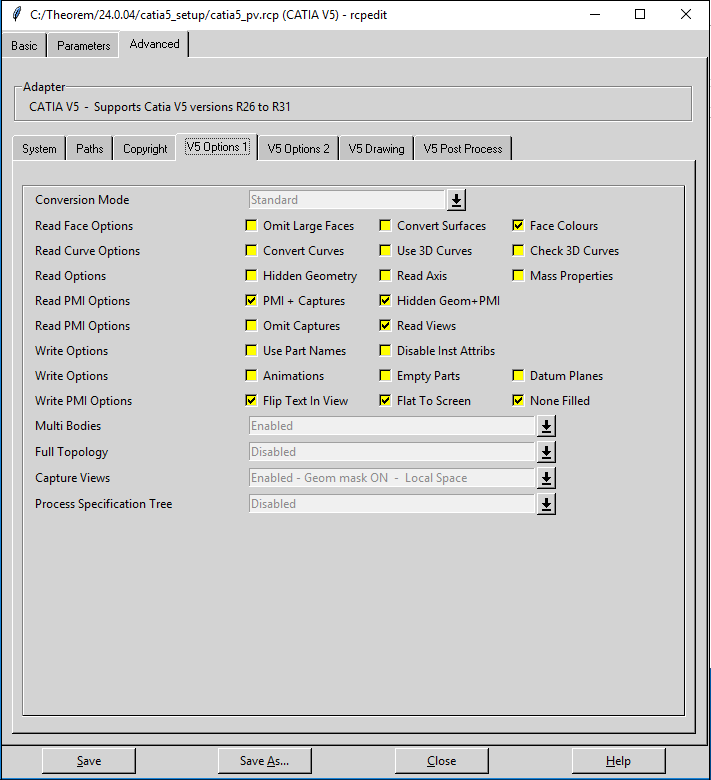

5. 在 Read PMI Options 與 Write PMI Options 列中，選取如圖所示的選項。
6. 按一下 V5 Options2 子標籤。

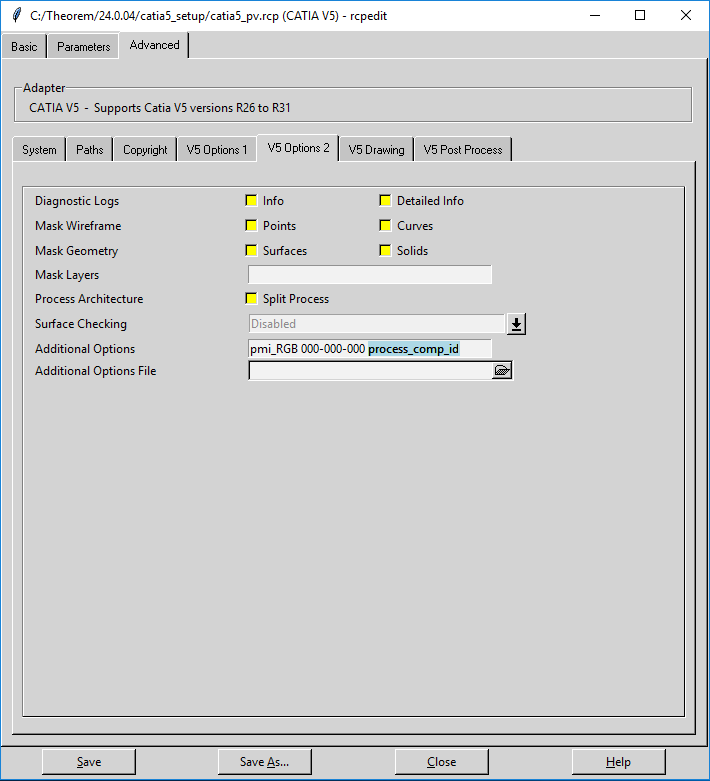

7. 在 Additional Options 欄位中，定義元件 ID 內容 process_comp_id。元件 ID 內容可供您避免在識別組件例證時發生不相符狀況。
8. 按一下 Save。
實例名稱從 CATIA V5 對應到 Windchill
依預設，Windchill Workgroup Manager 會將實例名稱從 CATIA V5 對應至 Windchill 成為「元件名稱」或「參考位置」。
欲停止將實例名稱從 CATIA V5 對應至 Windchill，請在 wgmclient.ini 檔案中設定下列偏好設定：set.component.name = No。
設定此偏好設定可使 Windchill 中的「元件名稱」與「參考位置」欄保持空白，以便您能夠輸入自訂值。
