儲存與另存新檔 (SOLIDWORKS)

依預設，當將 SOLIDWORKS 連接至 Windchill 時，SOLIDWORKS 中的「儲存」

與「另存新檔」

指令可儲存使用中的 CAD 文件及其已修改的相依物件。針對使用 Save 與 Save As 建立的新檔案，您可以指定工作區資料夾、共用區資料夾或位於本機檔案系統中的資料夾。透過 Windchill 檔案系統儲存到共用區資料夾的新檔案在入庫之前無法供其他 Windchill 使用者使用。

在 SOLIDWORKS 中，您可以使用 File > Save As 指令將組件作為零件 (*.sldprt) 儲存至 Windchill 工作區。

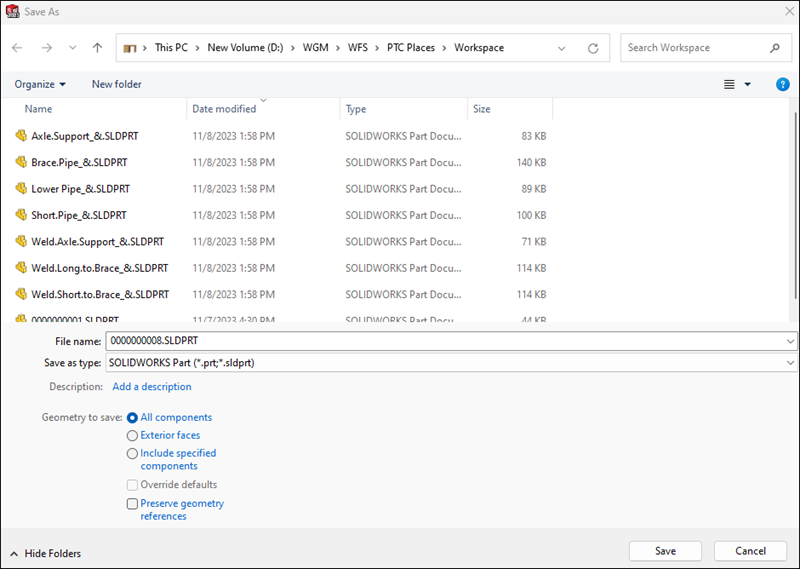

欲執行此操作，請清除 SOLIDWORKS Save As 視窗中的下列核取方塊：

• Override defaults

• Preserve geometry references

當您在 SOLIDWORKS Save As 視窗中選取 Include specified components 時，您無法將組件作為零件儲存至 Windchill 工作區。

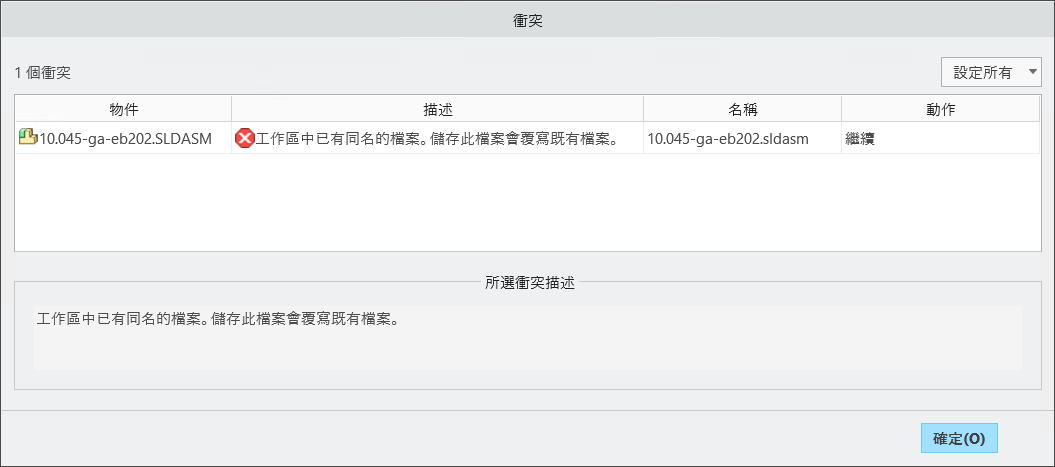

儲存在 Windchill 工作區中的每個 CAD 文件都必須具有唯一名稱。如果您嘗試使用已經存在於資料庫中的名稱儲存物件，「衝突」視窗會開啟。此視窗描述衝突問題，並可讓您解決問題。您可以在「動作」欄中選取值來逐一解決衝突，也可以使用「設定所有」指令來解決所有衝突。

「另存新檔」指令可讓您以不同的名稱及不同的檔案格式儲存物件。下表顯示 Windchill Workgroup Manager for SOLIDWORKS 支援的各種檔案格式。

• 欲在「儲存」或「另存新檔」操作之後上載模型內容，您必須將「原機儲存後上載」偏好設定的值設為「是」。

• 為避免以 .dwg 與 .dxf 格式將 CAD 文件儲存至工作區時發生上載錯誤，您必須安裝 AutoCAD adapter for SOLIDWORKS。

當您在 SOLIDWORKS 中開啟多層級組件，並從 Windchill Workgroup Manager 對子組件的子物件使用具有「更新父項」動作的工作區「另存新檔」時，只有該子物件的直接父組件會關閉及重新開啟。在另存新檔作業之後，另存新檔的子項物件會在組件結構中更新。

如需詳細資訊，請參閱使用工作區另存新檔。

如需有關「設定新名稱」視窗的資訊，請參閱設定新名稱。
