使用 *.slddrt、*.sldblk 與 *.sldbomtbt 檔案
Windchill Workgroup Manager 13.1.0.1 及更新版本支援範本檔案，例如 *.slddrt、*.sldblk 與 *.sldbomtbt。在 Windchill 中，這些範本檔案分類在「文件類別」：「格式」之下。欲使用這些檔案，請遵循下列步驟將 Windchill 共用區資料夾新增至 SOLIDWORKS System Options：
1. 在 SOLIDWORKS 中，導覽至 > ，然後按一下 File Locations。
2. 在 Show folders for box 中，選取下列其中一個選項來輸入檔案位置：
◦ Sheet Formats (*.slddrt)
◦ Blocks (*.sldblk)
◦ BOM Templates (*.sldbomtbt)
3. 在 Folders 方塊中，輸入共用區資料夾路徑。

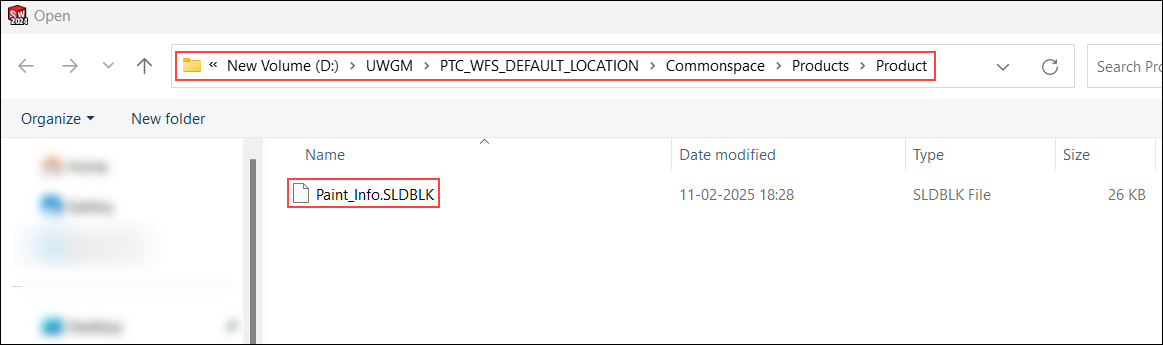

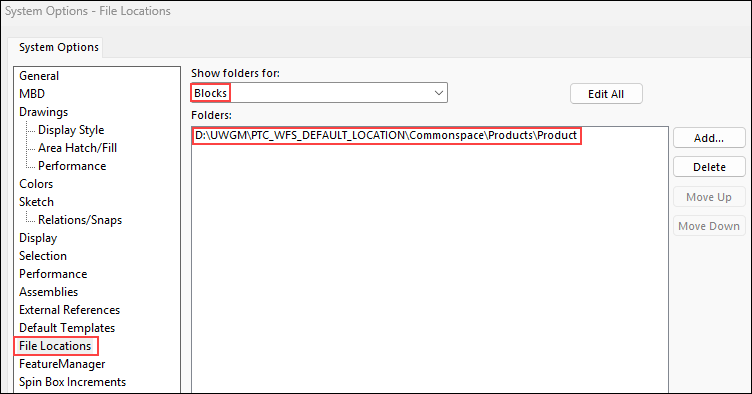

例如，針對 *.sldblk 檔案，在 Show folders for 清單中選取 Blocks，然後將路徑新增至 Windchill 共用區資料夾，如下面的範例所示：
在將路徑新增至 Windchill 共用區之後，您可以在 SOLIDWORKS 中使用來自 Windchill 的入庫範本檔案。
針對 Blocks，您也可以在 SOLIDWORKS 設計物件庫中新增共用區資料夾路徑。這可讓您將 Blocks 從設計物件庫直接拖曳到 SOLIDWORKS 圖形區中。
 | *.slddrt、*.sldblk 與 *.sldbomtbt 檔案格式不支援下列 PDM 動作： • > • Open from Windchill |
從 Windchill 13.1.1.0 開始，會針對 SOLIDWORKS，將 Disallow Product Structure Links by Document Types 偏好設定的預設值設定為 FORMAT。即使您在入庫期間選取 Auto Associate Parts to CAD Documents 核取方塊，此設定也可防止 Format 文件類別中的 CAD 文件建立與 Windchill 零件的擁有者關聯。請參閱使用 SolidWorks 配置自動關聯。
| | 欲自動關聯零件與 Format 文件類別中的 CAD 文件，請清除預設偏好設定值。 |
