新建 CAD 文件 (CATIA V5)

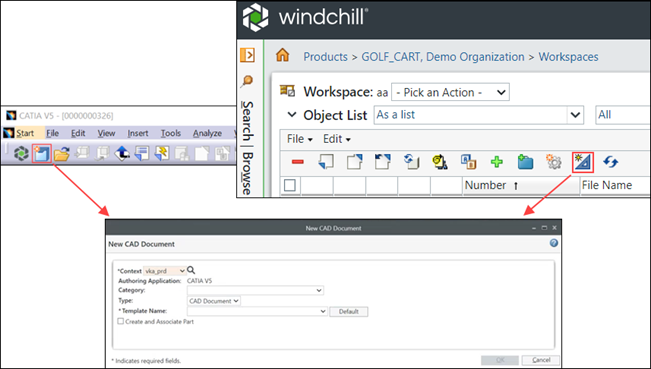

Windchill「新建 CAD 文件」選項可從 CATIA V5 或從工作區「檔案」功能表中找到。
當將 CATIA V5 連接至 Windchill Workgroup Manager 時，CATIA V5 中的 New CAD Document 動作可讓您指定 Windchill 屬性資訊並建立新 CAD 文件 (使用與您在 Windchill 中相同的方式)，且無需離開 CAD 環境。
欲建立新 CAD 文件：
1. 在 CATIA V5 中，按一下
。或者，按一下 > > 或從 Windchill 工作區按一下
。「新建 CAD 文件」視窗即會開啟。
。或者，按一下 > > 或從 Windchill 工作區按一下 。「新建 CAD 文件」視窗即會開啟。2. 在「前後關聯」方塊中選取值。您也可以按一下
來搜尋前後關聯名稱。
來搜尋前後關聯名稱。3. 在 Category、Type 與 Template Name 方塊中選取值。根據所選範本，「新建 CAD 文件」視窗中的「屬性」部分即會開啟。
 | 在 Template Name 方塊中，您可以選取範本，或按一下 Default 來設定預設範本。 |
| | 系統會提供現成的範本作為樣本。不過，建議您建立自己的範本。如需有關建立範本的詳細資訊，請參閱建立 CAD 文件範本。如果您使用現成範本，可能會收到警告，告知您檔案格式來自較舊版本且將會更新。為了避免出現此警告，請使用標準編寫應用程式來修正檔案版本或更新範本以與目前的 CAD 版本相符。 |
4. 輸入各種屬性的值，例如 Name、File Name、Revision、Description 與 Location。
5. 選取 Create and Associate Part 核取方塊來建立與新 CAD 文件相關聯的零件。
 | 我們建議您，在建立物件期間將零件與 CAD 文件相關聯，而不要在建立結構時建立關聯。 |
6. 選取 Open in Authoring Application 核取方塊，來在編寫應用程式中開啟新 CAD 文件。
7. 按一下「確定」來完成任務。即會在使用中工作區中建立 CAD 文件。
如需詳細資訊，請參閱建立新 CAD 文件。
現成「新建 CAD 文件」範本
PTC 為所有 Windchill Workgroup Manager 解決方案提供了現成的「新建 CAD 文件」範本。這樣，您便不必先配置範本即可建立新 Windchill PDMLink CAD 文件。您可以建立自己的範本，也可以修改現成範本，以快速開始及執行。
