顯示動態零件結構時，圖形由結構中零件的合併表示組成。針對某些 Windchill 零件，子零件結構會無法顯示或不完整，且子項沒有與之關聯的圖形。供應商零件就是一個範例。若為供應商零件，結構中會有表示完整供應商組件的單一 Windchill 零件。在這些情況下，3D 圖形是不完整的。遺失子零件結構的 Windchill 零件結構稱為 CAD 表示零件。

可以將 Windchill 配置為針對「CAD 表示零件」顯示 3D 圖形。「CAD 表示零件」的整個表示可用來顯示 3D 圖形。用來顯示圖形的表示是零件的預設表示。如果預設表示遺失，則會使用圖像關聯 EPMDocument 的預設表示，且會合併完整表示，包括所有子項。Windchill 零件結構中「CAD 表示零件」的任何子 Windchill 零件都會從視覺化結構中移除。

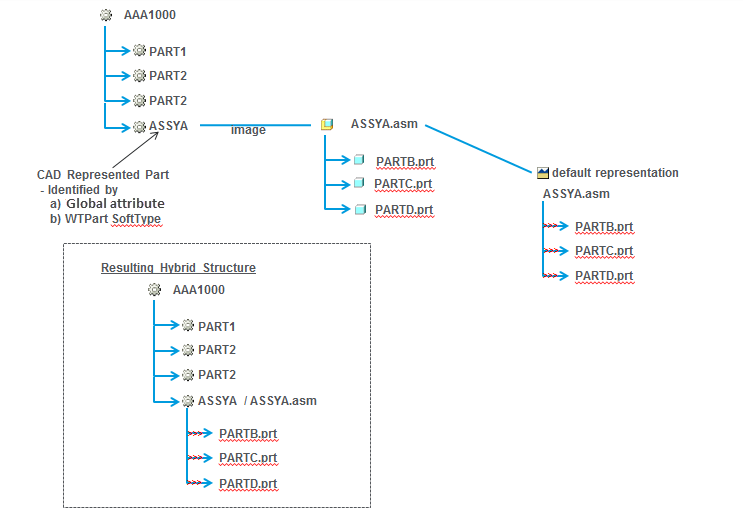

在下列範例中，Windchill 零件 "ASSYA" 擁有與含三個子項之「CAD 組件」相關聯的圖像。「CAD 組件」擁有已發行的表示。將此零件識別為「CAD 表示零件」時，產生的視覺化結構會包括「CAD 組件」的子項。
