Просмотр сводных отчетов
Сводные отчеты доступны на вкладке "Вложения" пакета. Чтобы открыть вкладку, добавьте новую вкладку на странице "Коллектор объектов" или "Коллектор контекста" пакета. Щелкните меню "Настроить" в правом верхнем углу и выберите "Общие" -> "Вложения".

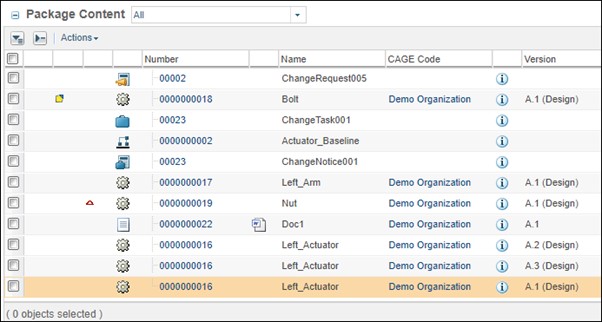

Данный пример показывает объекты, добавленные в пакет, чтобы пометить их блокировкой репликации. В этом примере деталь Bolt взята на изменение, деталь Nut является общим изменяемым объектом для ChangeTask001 и ChangeRequest005. Actuator_Baseline является управляемой опорной структурой, а деталь Left_Actuator является родительской по отношению к Left_Arm и также связана с документом Doc1.
Ниже перечислены отчеты, создающиеся для этого примера.
Summary_Dependency_Chain.csv
Отображает цепочку объектов, которые зависят от объектов, выбранных и собранных для блокировки репликации. Перечисляются только объекты, настроенные на сбор как зависимые. Дополнительные сведения см. в разделе Зависимые объекты, включенные в блокировки репликации.

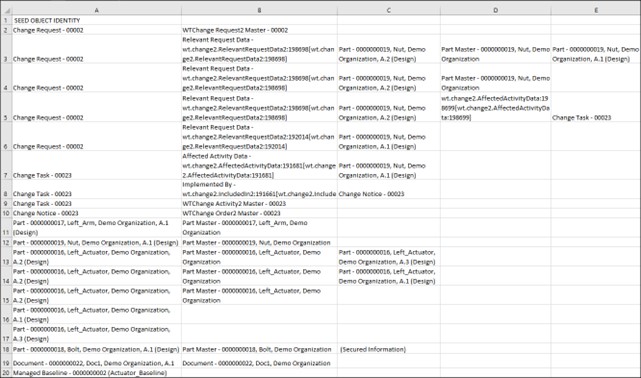

В первом столбце отчета отображаются реквизиты выбранного объекта, во втором - реквизиты его зависимого объекта, в третьем - реквизиты объекта, зависимого от объекта, указанного во втором столбце, и т. д.
В каждой строке отчета отображается следующая информация.
• Строки 2-6: собираются объекты, зависимые от "Запроса на изменение - 00002". В первой строке собран мастер запроса на изменение. Затем собираются различные версии изменяемого объекта - Nut A.1 и A.2. Задание на изменение - 00023 также собирается, как Nut является общим изменяемым объектом для задания на изменение и запроса на изменение.
• Строки 7-9: Nut для изменяемого объекта, связанное извещение об изменении и мастер собираются как зависимые объекты от задания на изменение 00023.
• Строка 10: только мастер собирается как зависимый для извещения об изменении 00023.
• Строки 11-17: различные версии выбранных деталей собираются вместе с мастером.
• Строка 18: Bolt взят на изменение, поэтому реквизиты рабочей копии этой детали отображаются как защищенная информация.
• Строка 19: собирается мастер выбранного документа.
• Строка 20: хотя управляемая опорная структура отображается в отчете как часть собранных объектов, она не будет заблокирована для репликации. Объекты, которые не поддерживаются для блокировки репликации, явным образом вызываются в отчете Summary_ExcludedObjects.csv.
Summary_Objects_ToBe_Marked.csv

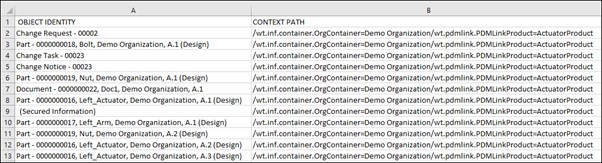

Перечисляет объекты, на которые распространяется блокировка репликации. В отчете отображаются реквизиты и путь контекста, в котором расположены объекты. В данном отчете перечисленные детали, задание на изменение, извещение об изменении, запрос на изменение, документ и рабочая копия взятой на изменение детали Bolt будут заблокированы для репликации.
Summary_ToBe_Deleted_Links.csv

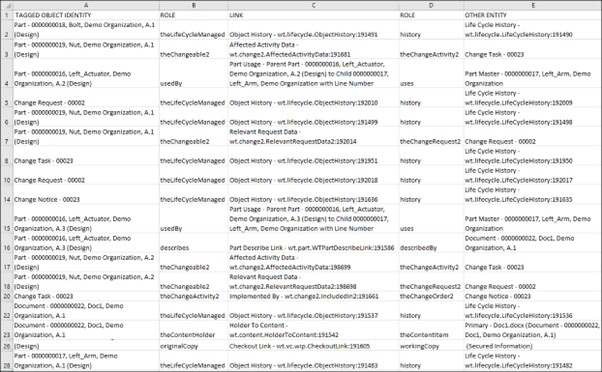

Перечисляет связи, которые будут удалены после репликации. В виде исключения задание на изменение будет удалено из целевой системы во время импорта. В отчете показаны реквизиты выбранного объекта, связь, объекты роли A и роли B связи, а также зависимый объект.
В данном отчете следующие ссылки, связанные с собранными объектами, подходят для удаления во время импорта: "История объекта", "Связь с описанием детали", "Применил", "Данные изменяемого действия", "Связанные данные о запросе", "Связь взятия на изменение", "Использование детали" и "Содержимое носителя".
Summary_ExcludedObjects.csv
Перечисляет объекты, которые не подходят для блокировки репликации или не поддерживаются для репликации. Объекты, которые уже реплицированы, также отображаются в этом отчете. В отчете показаны реквизиты объектов и путь контекста, в котором расположены объекты.
Управляемая опорная структура отображается в отчете, поскольку она не поддерживается для блокировки репликации.
Summary_Open_Workflows.csv
Список объектов, которые подходят для блокировки репликации, но рабочие процессы которых еще выполняются. Такие рабочие процессы завершаются до применения блокировки репликации после голосования за утверждение. В случае отклонения рабочие процессы не завершаются. Отчет показывает реквизиты таких объектов и выполняющихся процессов.

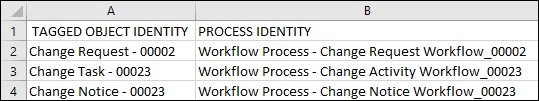

Данный отчет отображает рабочие процессы запроса на изменение, задания на изменение и извещения об изменении, выполняемые для соответствующих объектов изменения.
Summary_Violators.csv
Список объектов, которые препятствуют применению блокировки "В процессе передачи". Нарушение имеет место, когда блокируемый объект взят на изменение, является рабочей копией или попадает в одну из следующих категорий:
• Зарезервированная рабочая копия: объект взят на изменение в Creo.
• Личная рабочая копия: частная копия объекта изменяется и выгружается в базу данных без взятия на изменение в Creo.
• Только рабочая область: объект создан в Creo, но не выгружен в Windchill.
• Взят на изменение в изолирующую среду: объект взят на изменение из PDM в проект.
• Заключительная итерация: объект, взятый на изменение в проект, возвращается в PDM.
• Единичная версия: объект создается как единичная версия, которая не будет отражена в последовательности главных версий. При взятии объекта на изменение в проект также создается единичная версия.
Создается задание доработки, и в этом случае задается процесс маршрутизации на доработку. Можно устранить нарушения и снова направить пакет для проверки зависимостей. В отчете показаны реквизиты объектов, которые являются нарушителями, а также значения TRUE или FALSE для перечисленных выше категорий. Bolt указан в данном отчете как взятый на изменение.
 | • Флажок "Копировать информацию о доставке", отображаемый в диалоговом окне "Создать новую ревизию", не работает для пакета "Коллектор объектов" или "Коллектор контекста". Доставка не копируется в новую версию пакета, даже если установлен флажок. • Пользователи, назначенные на роль утверждающего пакет, должны входить в группу администраторов репликации пакета вместе с группой Центр репликации, чтобы иметь возможность просматривать содержимое и сводные отчеты, созданные для пакета "Коллектор контекстов". |
