Создание производственных структур с помощью плана маршрутизации
В типичных рабочих процессах производства новые изделия редко создаются с нуля. Вместо этого можно дублировать существующие структуры изделия с помощью действия Сохранить как, а затем внести необходимые изменения. По завершении изменений в дублированной структуре можно использовать действие
Инициализировать производственные структуры для создания производственных структур. Это действие использует существующий план маршрутизации для автоматического создания производственной ведомости материалов, технологического процесса и плана маршрутизации.
Инициализировать производственные структуры для создания производственных структур. Это действие использует существующий план маршрутизации для автоматического создания производственной ведомости материалов, технологического процесса и плана маршрутизации.Дополнительные сведения о плане маршрутизации см. в разделе Управление планами маршрутизации.
Доступность действий
Только пользователи, которые являются участниками профиля PTCBOMTransformationLicense или PTCMPMLinkModuleLicense, могут получить доступ к действию Инициализировать производственные структуры.
Это действие доступно при выборе детали в следующих расположениях:
• Панель инструментов в окне выбора дерева и контекстное меню действий технологического процесса, открытого в контексте плана маршрутизации. Дополнительные сведения см. в разделе Открытие производственных структур, связанных с планом маршрутизации.
• Контекстное меню действий в родительской структуре в преобразователе вед. материалов.
• Меню Действия на информационной странице детали.
• Меню Действия и в разделе Создать в контекстном меню действий на странице браузера папок.
• Меню Действия и в разделе Создать в контекстном меню действий на странице результатов поиска.
Процедура

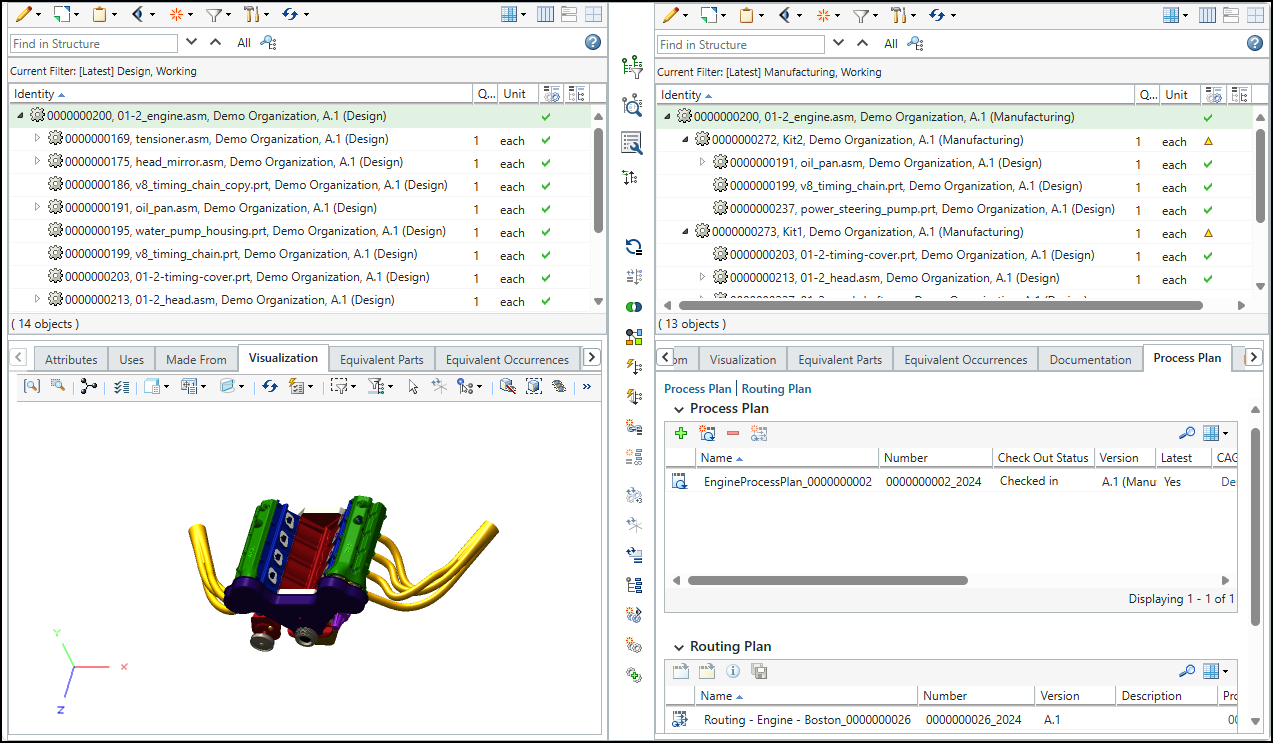

1. В преобразователе вед. материалов выберите одну или несколько деталей из родительской структуры, щелкните правой кнопкой мыши и выберите Инициализировать производственные структуры.

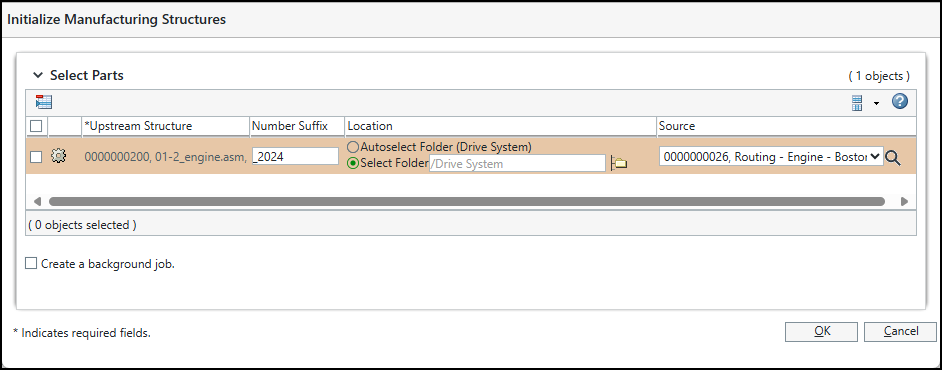

Инициализировать производственные структуры.Откроется диалоговое окно Инициализировать производственные структуры. В нем отображается набор строк для выбранных деталей, в которых можно указать сведения для создаваемых структур.
2. Укажите для детали следующие сведения:
◦ Суффикс обозначения, который должен добавляться к обозначениям создаваемых деталей, технологического процесса и плана маршрутизации.
◦ Расположение, в котором будут сохранены созданный технологический процесс, план маршрутизации и детали.
◦ План маршрутизации, который можно использовать в качестве источника для генерирования структур. Список Источник заполняется на основе плана маршрутизации, связанного с родительской деталью, выбранной на шаге 1. Можно выбрать план маршрутизации из списка или щелкнуть значок
, чтобы найти другие планы маршрутизации.
, чтобы найти другие планы маршрутизации. | • Нельзя использовать тот же план маршрутизации и комбинацию суффикса для нескольких деталей. Укажите для каждой детали отдельный план маршрутизации или уникальный суффикс. Можно использовать тот же план маршрутизации, не предоставляя суффикс. • Источник заполняется автоматически только при запуске действия из технологического процесса, открытого в контексте плана маршрутизации. |
3. (Необязательно) Создайте фоновое задание. При работе с большими структурами можно выбрать опцию Создать фоновое задание для генерирования структур в фоновом режиме. Это позволяет продолжать работу, не дожидаясь завершения.
Администраторы могут отслеживать статус задания в очереди MPM_Publish_Queue в разделе > > .
Если настроена электронная почта, пользователь, который инициировал задание, получит уведомление по электронной почте после завершения задания.
4. Нажмите кнопку ОК, чтобы создать отчет.
Уведомление по эл. почте

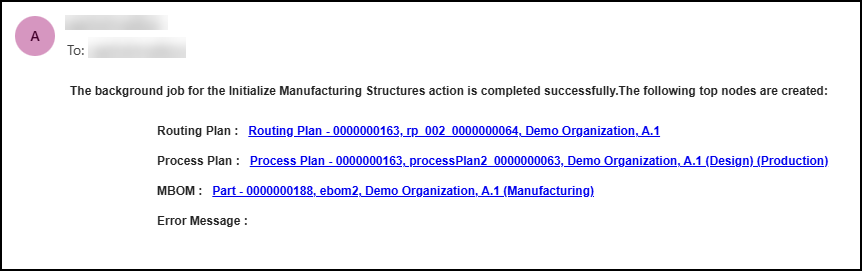

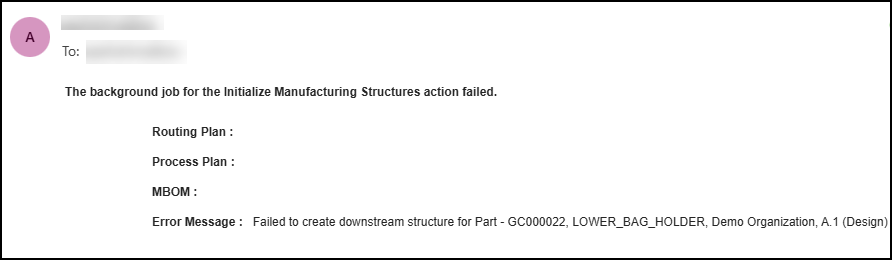

При успешном или неудачном завершении задания по электронной почте отправляются следующие уведомления.
Просмотр сгенерированных структур

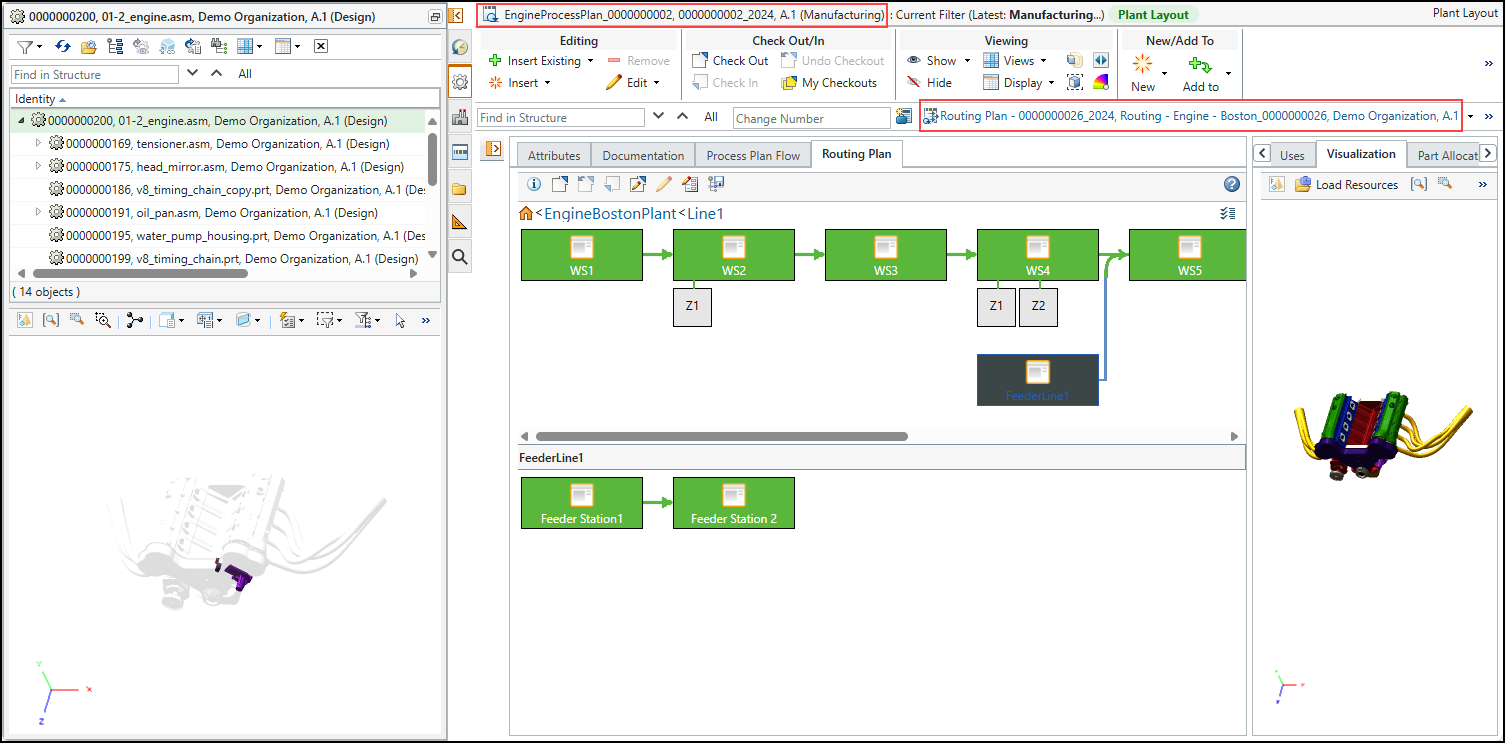

Если была выбрана одна деталь, выбранная структура открывается в компоновке завода. Если было выбрано несколько деталей, в компоновке завода открывается только первая деталь из выбранного списка. В ней отображаются новая структура технологического процесса и связанный с ней план маршрутизации. Любые связанные объекты, такие как операции и последовательности, также создаются и отображаются в технологическом процессе.
Дополнительные сведения о компоновке завода см. в разделе Открытие производственных структур, связанных с планом маршрутизации.
Доступ ко всем объектам можно получить из баннера сообщения подтверждения, отображаемого сверху, или из расположения папки, указанной в диалоговом окне Инициализировать производственные структуры. Можно просмотреть сгенерированные структуры, перейдя в папку и открыв новую деталь в преобразователе вед. материалов или открыв новый план маршрутизации в компоновке завода.
Наименование нового технологического процесса и плана маршрутизации отображается в следующем формате: <наименование исходного технологического процесса или плана маршрутизации>_<обозначение исходного технологического процесса или плана маршрутизации>. К новому технологическому процессу и номеру плана маршрутизации добавляется числовой суффикс, указанный в диалоговом окне Инициализировать производственные структуры.
Новые детали имеют те же наименования, что и исходные, но их можно определить по числовому суффиксу, указанному во время генерирования.
Ключевые моменты создания производственных вед. материалов
Создание производственной вед. материалов зависит от дочерней структуры, связанной с выбранным планом маршрутизации.
• При выборе плана маршрутизации, связанного с дочерней деталью, которая не эквивалентна ни одной родительской детали, этот план маршрутизации действует как шаблон для создания дочерней структуры. Можно задать правила преобразования и реструктурирования в файле правил или в файле свойств дочерней детали, связанной с планом маршрутизации. Чтобы создать связи эквивалентности между конкретными деталями, можно указать правила связи эквивалентности в файле правил или файле свойств с помощью конфигурации equivalentLinkRules. Дополнительные сведения см. в разделе Пример использования 17. Генерация дочерней структуры и создание связи эквивалентности на основе шаблона.
• При выборе плана маршрутизации, связанного с дочерней деталью, эквивалентной родительской детали, связанная с планом маршрутизации дочерняя деталь действует как шаблон производственной ведомости материалов для создания дочерней структуры, а родительская деталь действует как аналогичная ведомость конструкционных материалов. Действие преобразования, которое использовалось для создания шаблона производственной ведомости материалов, теперь используется для создания аналогичной производственной ведомости материалов. Дополнительные сведения см. в разделе Генерирование с использованием существующих ведомостей материалов.
