Visualizzazione dei report di riepilogo
I report di riepilogo sono disponibili nella scheda Allegati del package. Per accedere alla scheda, aggiungere una nuova scheda nella pagina Raccoglitore oggetti o Raccoglitore contesti del package. Fare clic sul menu Personalizza nell'angolo superiore destro e selezionare Generale -> Allegati.

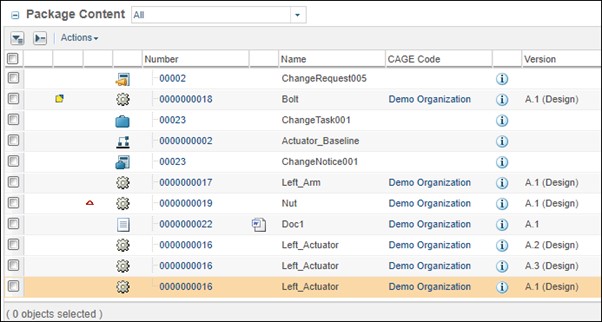

L'esempio specificato mostra gli oggetti aggiunti al package da contrassegnare con il blocco della replica. In questo esempio, la parte Bolt è stata sottoposta a Check-Out, la parte Nut è l'oggetto interessato comune per ChangeTask001 e ChangeRequest005, Actuator_Baseline è una baseline gestita, la parte Left_Actuator è padre di Left_Arm ed è inoltre associata al documento Doc1.
Di seguito sono elencati i report generati per questo esempio:

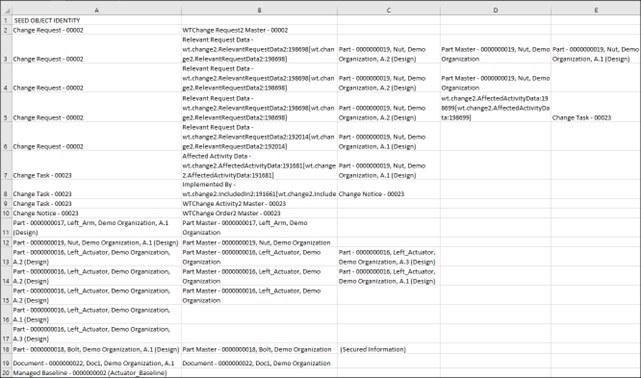

Summary_Dependency_Chain.csv
Mostra una catena di oggetti che dipendono dagli oggetti selezionati e raccolti per il blocco della replica. Vengono elencati solo gli oggetti configurati per essere raccolti come dipendenti. Per ulteriori informazioni, vedere Oggetti dipendenti inclusi nei blocchi della replica.
La prima colonna del report visualizza l'identificativo dell'oggetto selezionato, la seconda l'identificativo del dipendente, la terza l'identificativo dell'oggetto dipendente dall'oggetto elencato nella seconda colonna e così via.
Ogni riga del report visualizza le informazioni seguenti:
• Righe da 2 a 6: vengono raccolti i dipendenti della richiesta di modifica 00002. Nella prima riga viene raccolto il master della richiesta di modifica. Vengono quindi raccolte le diverse versioni dell'oggetto interessato, Nut A.1 e A.2. Anche il task di modifica 00023 viene raccolto in quanto Nut è l'oggetto interessato comune tra il task di modifica e la richiesta di modifica.
• Righe da 7 a 9: l'oggetto interessato Nut, la notifica di modifica associata e il master vengono raccolti come dipendenti del task di modifica 00023.
• Riga 10: solo il master viene raccolto come dipendente per la notifica di modifica 00023.
• Righe da 11 a 17: le diverse versioni delle parti selezionate vengono raccolte con il relativo master.
• Riga 18: Bolt è sottoposto a Check-Out, pertanto l'identificativo della copia in modifica di questa parte viene visualizzato come Informazioni protette.
• Riga 19: viene raccolto il master del documento selezionato.
• Riga 20: sebbene la baseline venga visualizzata come parte degli oggetti raccolti nel report, non verrà bloccata per la replica. Gli oggetti non supportati per il blocco della replica vengono richiamati in modo esplicito nel report Summary_ExcludedObjects.csv.

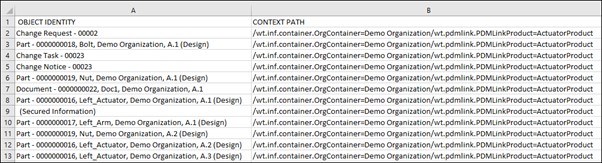

Summary_Objects_ToBe_Marked.csv
Elenca gli oggetti validi per il blocco della replica. Il report visualizza l'identificativo e il percorso del contesto in cui si trovano gli oggetti. Nel report specificato, le parti elencate, il task di modifica, la notifica di modifica, la richiesta di modifica, il documento e la copia in modifica della parte Bolt sottoposta a Check-Out verranno bloccati per la replica.

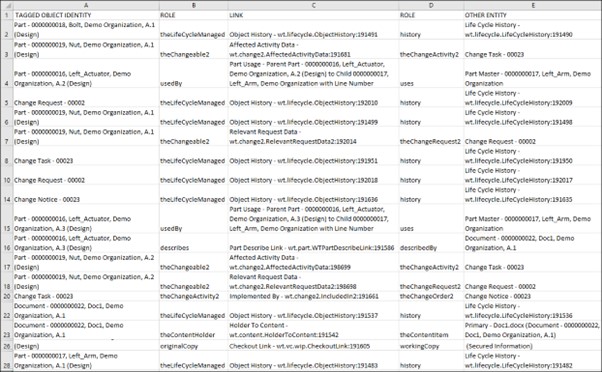

Summary_ToBe_Deleted_Links.csv
Elenca i link che saranno eliminati dopo la replica. Come eccezione, il task di modifica viene eliminato dal sistema di destinazione durante l'importazione. Il report mostra l'identificativo dell'oggetto selezionato, il link, gli oggetti con Ruolo A e con Ruolo B del link e l'oggetto dipendente.
Nel report specificato, i seguenti link associati agli oggetti raccolti sono validi per l'eliminazione durante l'importazione: Cronologia dell'oggetto, Link descrizione parte, Implementata da, Informazioni attività interessate, Dati rilevanti della richiesta, Link Check-Out, Utilizzo parte e Contenitore a contenuto.
Summary_ExcludedObjects.csv
Elenca gli oggetti che non sono validi per il blocco della replica o che non sono supportati per la replica. In questo report vengono visualizzati anche gli oggetti già replicati. Il report mostra l'identificativo dell'oggetto e il percorso del contesto in cui si trovano gli oggetti.
La baseline viene visualizzata nel report poiché non è supportata per il blocco della replica.

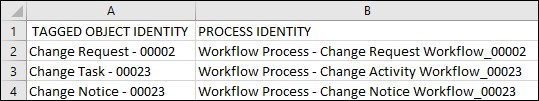

Summary_Open_Workflows.csv
Elenca gli oggetti validi per il blocco della replica ma con processi di workflow ancora in esecuzione. Tali processi di workflow vengono terminati prima che venga applicato il blocco della replica dopo il voto di approvazione. Se rifiutato, i processi di workflow non vengono terminati. Il report mostra l'identificativo di tali oggetti e i processi in esecuzione.
Il report specificato mostra i workflow relativi a richieste di modifica, task di modifica e notifiche di modifica in esecuzione per i rispettivi oggetti di modifica.
Summary_Violators.csv
Elenca gli oggetti che impediscono l'applicazione del blocco in transito. Una violazione si verifica quando l'oggetto da bloccare è sottoposto a Check-Out o è una copia in modifica oppure quando rientra in una delle seguenti categorie:
• Copia in modifica riservata: l'oggetto è sottoposto a Check-Out in Creo.
• Copia in modifica privata: una copia privata dell'oggetto viene modificata e caricata nel database senza sottoporla a Check-Out in Creo.
• Solo workspace: l'oggetto viene creato in Creo, ma non caricato in Windchill.
• Sottoposto a Check-Out nel sandbox: l'oggetto è sottoposto a Check-Out da PDM in un progetto.
• Iterazione terminale: l'oggetto sottoposto a Check-Out in un progetto viene nuovamente inviato a PDM.
• Versione variante: l'oggetto viene creato come versione variante, che non viene riflessa nella sequenza della versione principale. Anche il Check-Out di un oggetto in un progetto crea una versione variante.
Viene creato un task di rielaborazione e in questo caso il processo di instradamento è impostato sulla rielaborazione. È possibile correggere le violazioni e instradare nuovamente il package per l'esame delle dipendenze. Il report mostra l'identificativo degli oggetti che hanno commesso violazioni insieme ai valori TRUE o FALSE per le categorie elencate sopra. Bolt è elencato nel report specificato come sottoposto a Check-Out.
 | • La casella di controllo Copia informazioni di consegna visualizzata nella finestra di dialogo Nuova revisione non è funzionale per il package Raccoglitore oggetti o Raccoglitore contesti. La consegna non viene copiata nella nuova revisione del package anche se si seleziona la casella di controllo. • Gli utenti con il ruolo Approvatore package devono far parte del gruppo Amministratori package di replica insieme al gruppo Autorità di replica per visualizzare i contenuti e i report di riepilogo generati per il package Raccoglitore contesti. |
