搭配使用 PDM 活動與族表
此部份內容包含有關如何使用「族表」執行 PDM 操作的資訊。
在 Windchill 中檢視族表
Windchill 具備檢視族表的顯示加強選項。加強後的檢視功能可讓您看到：
• 族表階層
• 驗證狀況
• 名稱與編號
• 屬性
 |
相較於舊版的族表，最新版所使用的內部資料集更豐富。因此，移轉的族表物件需要儲存並上載至最新的 Windchill 發行版本，您才可以正確地檢視物件的內部資料與驗證狀況。
|
欲在 Windchill 中顯示族表：
1. 在工作區中選取族表物件 (實例或泛型)。
2. 按一下資訊動作。所選物件的資訊頁便會開啟。
3. 在資訊頁上，選取「新建標籤」

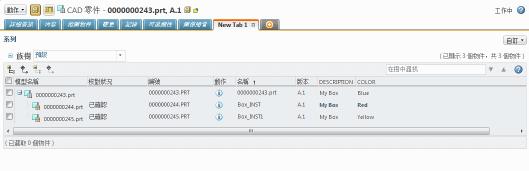

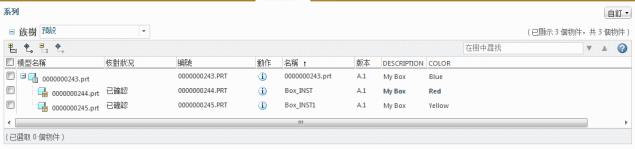

圖示。新標籤顯示之後，選取 > > 。如此可將「族樹」表放置在新標籤上，顯示物件及其相關族成員。在樹狀階層中，所選物件會在列的第一欄中打勾。
圖示。新標籤顯示之後，選取 > > 。如此可將「族樹」表放置在新標籤上，顯示物件及其相關族成員。在樹狀階層中，所選物件會在列的第一欄中打勾。
上載與入庫簡單的族表
以下為簡單的「族表」，表格以泛用 CAD 零件 box.prt 為基準，包括三個主要元件，如下所示：
• 幾何參數：
• 非幾何參數。
• 定義系列成員的族表
若上載 Box 族表到 Windchill，PDM 資料庫中會建立以下 CAD 文件物件：
| | 在前述 CAD 文件表格的「圖示」欄中，反白表格列中的符號代表文件是實例 (未反白的符號代表泛型)。執行上載時，指派的 Creo Parametric 參數會生成在 Windchill 中建立的 CAD 文件物件的類似屬性，條件是： • 名稱與指派參數相同的屬性具有屬性定義 或 • 指派參數與伺服器中的現有屬性定義之間具有明確對應。 |

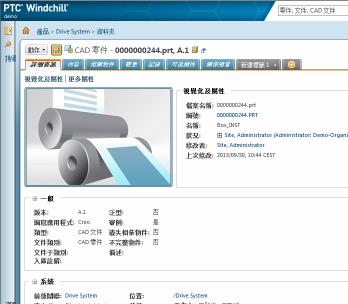

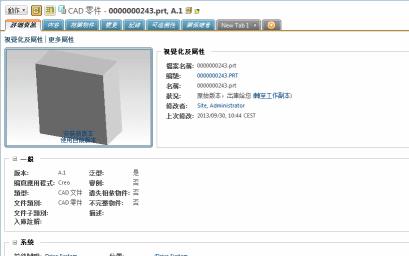

| | 上載流程包含非驗證 (非再生) 實例。以下系列圖形，將顯示「Box 族表」成員上載後的資訊頁： |
選取任何族成員資訊頁中的 > ，資訊頁便會重新整理，顯示「族表」中的其他成員：
每個實例都是獨立的文件，可供搜尋、下載，並且屬於獨立於其他系列成員的組件。
將族表出庫並新增工作區
以下規則適用於出庫與下載「族表」：
• 如果要出庫實例，您不需要出庫泛型。
| | 預設行為是一併出庫泛型，不過，您可以取消選取出庫頁上的泛型，覆蓋這項設定。但是，如果是族表的較早期版序，您必須一起出庫整個族表。 |
• 出庫泛型時，您不需出庫實例。
• 您可以直接下載泛型，不需下載任何實例。
