协调工艺计划

使用工艺计划阅览器 (PPB) 中的

“协调工艺计划”操作，可以将部件分配给工艺计划中的工序。

此操作的作用取决于在“自动部件分配的属性映射名称”首选项中设置的值。此首选项用于定义：自动部件分配的属性映射名称。可按以下格式指定值：Part_Usage_Attribute:Operation_Usage_Attribute。例如，Part_Usage:Operation_Usage。这些值指示部件使用关系与工序使用关系之间的映射。必须在工序使用关系属性之前指定部件使用关系属性。默认值为 VMS:VMS。

有关详情，请参阅在 PPB 中使用属性映射和基于范围的方法自动将部件分配给工序。在 PPB 中使用属性映射和基于范围的方法自动将部件分配给工序主题中提到的用例和要点也适用于

“协调工艺计划”操作。

用例

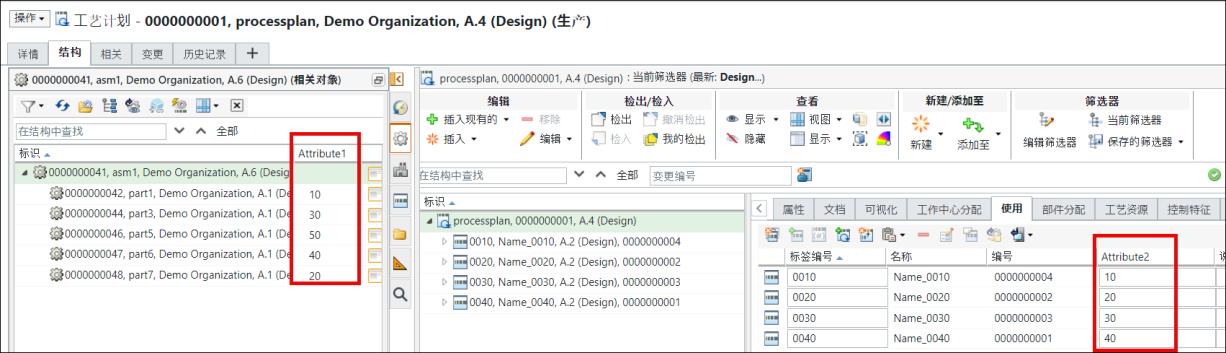

假设 PPB 中存在以下结构：

• Process Plan1 下有四个工序。为四个工序中的三个工序设置 Attribute2 属性的值。可以在 PPB 的“使用”选项卡中查看 Attribute2 属性。

• “自动部件分配的属性映射名称”首选项的值设置为 Attribute1:Attribute2。

• 在本用例中，“突出显示结构中的不一致性”首选项的值设置为 Yes。此步骤为可选步骤。

1. 在 PPB 的“结构”选项卡中，选择工艺计划。

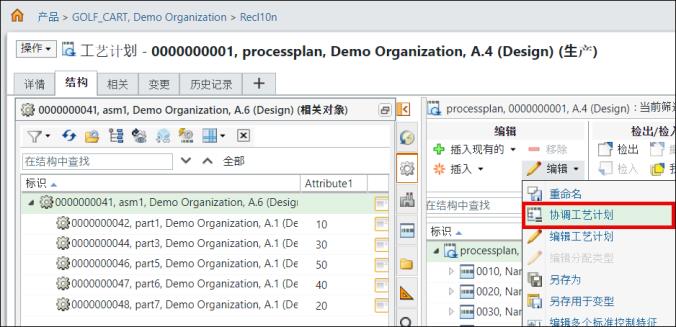

2. 在“编辑”操作集中，选择

“编辑” >

“协调工艺计划”。

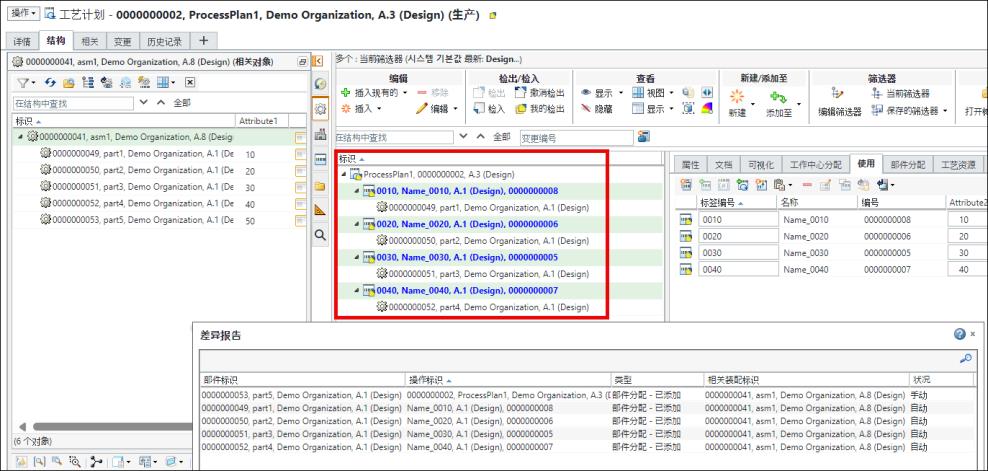

根据“自动部件分配的属性映射名称”首选项中设置的值，系统会自动将部件分配到工序。系统会显示“差异报告”，其中包含差异实体的相关信息。系统将在工艺计划结构中突出显示并展开部件自动分配到的工序。

只有在“突出显示结构中的不一致性”首选项值设置为 Yes 时，系统才会突出显示并展开工序。

◦ 对于 Part1，Attribute1 属性的值设置为 10。对于工序 0010，Attribute2 属性的值设置为 10。因此，系统将 Part1 分配在工序 0010 下。在“差异报告”中，Part1 的状况为“自动”。

同样，系统将 Part2 分配在工序 0020 下。

◦ 对于 Part3，Attribute1 属性的值设置为 30。对于工序 0030 和 0040，Attribute2 属性的值设置为 30。因此，系统将 Part3 和 Part4 分配在工序 0030 下。在“差异报告”中，Part3 和 Part4 的状况为“自动”。

◦ 对于 Part4，Attribute1 属性的值设置为 40。对于 Process Plan1 下的工序，没有一个工序的 Attribute2 值设置为 40。因此，Part4 未分配给任何工序。在“差异报告”中，Part4 的状况为“手动”。这意味着，可以手动将 Part4 分配给任何工序。

“协调工艺计划”的实施已完成。或者，单击“关闭”以关闭“差异报告”对话框。

附加信息

• “差异报告”对话框中显示以下各列：

◦ 部件标识

◦ 工序标识

◦ 类型

◦ 相关装配标识

◦ 状况

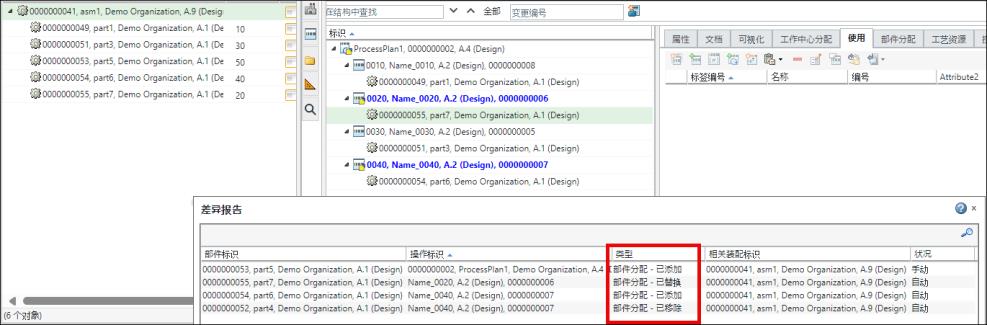

• “类型”列显示将添加、移除还是替换部件。

• “状况”列显示状况为“自动”或“手动”。

如果在

“协调工艺计划”完成后将部件自动分配给工艺计划，则系统会将状况显示为“自动”。

• 在工艺计划阅览器 (PPB) 中，只需单击即可将多个部件分配给一个工序。可以使用下列两种方法在 MPMLink 中使用自动部件分配功能：

a. 匹配两个属性 - 您可以为针对工序和部件使用关系创建的属性指定相同的值。如果系统找到相同的属性值，则会在工序下分配部件使用关系。

b. 创建属性以定义范围 - 您可以为工艺计划下的工序指定范围。指定范围后，您可以使用“自动分配装配”或“自动部件分配”工序，将值在指定范围内的部件分配给工艺计划下的工序。在指定范围之前，必须在“用于定义范围的分隔符”首选项中指定分隔符值。此首选项的默认分隔符值为 >。您还可以指定所选的分隔符。例如，-、@、>>、< 等。

可针对“制造工序使用关系链接”创建一个属性来定义范围。要为部件分配单个值，可针对“部件使用关系”创建一个属性，并使用该属性为部件分配各个值。

• 针对“制造工序使用关系链接”和“部件使用关系”创建的属性的数据类型必须为“字符串”。

• 根据业务用例，针对“制造工序使用关系链接”和“部件使用关系”创建的属性名称可以相同，也可以不同。

对于这两种方法，您可以使用“自动部件分配的属性映射名称”映射针对工序和部件使用关系创建的属性。
