对等使用关系
对等使用关系用于将上游上下文中部件的使用关系路径与下游上下文中此部件的对等部件的使用关系路径相关联。对等使用关系链接始终都会在上游部件使用关系与其各自的对等下游部件使用关系之间创建。这样，便可在上游使用关系在下游结构中的各个位置过载和耗用的情况下，监控完全对等使用关系之间的差异。

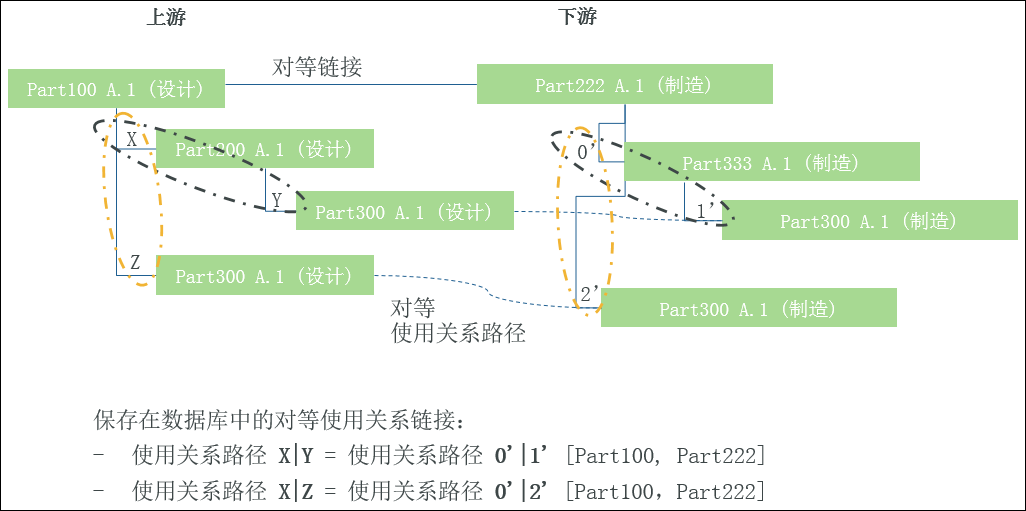

在上述示例中，假设 BOM 变换器处于使用关系模式。该示例说明了上游结构与下游结构之间存在的对等使用关系。
• 上游 Part100 (设计) 与下游 Part222 (制造) 对等。
• Part100 (设计) 与 Part300 (设计) 之间的路径将另存为使用关系路径，即 X|Y。
• Part222 (制造) 与 Part300 (制造) 之间的路径也将另存为使用关系路径，即 0'/1'。
• 这两个使用关系路径会链接在一起构成对等使用关系链接。
对等使用关系状况仅在使用关系模式下可见。要查看最新状况，请在中间窗格工具栏中单击
。每次更新结构时，都需要执行该操作才能查看最新状况。
。每次更新结构时，都需要执行该操作才能查看最新状况。 | 状况指示符在缓存模式下的更新时间要比在非缓存模式下的更新时间更长。 |
以下指示符显示了对等使用关系状况：
状况 | 说明 |
|---|---|
 | 对等使用关系已充分耗用。 |
 | 对等使用关系不存在。 |
 | 已从上游装配中重新使用对等使用关系。 |
 | 尚未检索到对等使用关系信息。 |
 | 存在对等使用关系链接，但无法找到对等使用关系。 |
 | 存在对等使用关系，但链接未解决。 |
 | 对等使用关系未充分耗用。 |
 | 对等使用关系过度耗用。 |
 | 存在对等使用关系，但对等使用关系状况未知。 |
| | • 对等使用关系状况仅会针对当前在上游与下游结构中可见的部件显示出来。 • 当刷新上游或下游结构时，对等使用关系状况为空白。 • 对于一对多对等使用关系链接，如果其中一个使用关系被耗用，而其他使用关系已断开或处在不同的上下文中，则状况将显示 。• 对于一对一对等使用关系链接，如果此链接从任一侧断开，则状况将在另一侧显示 。• 对于一对一对等使用关系路径，如果此路径处在不同的上下文中，则状况将显示 。仅当启用了“启用结构缓存”首选项时，此状况才会显示出来。如果禁用此首选项，则状况将显示 。 |
执行以下操作时，系统将保留对等使用关系链接：
• 在下游执行“剪切”或“粘贴”操作
• 从上游拖至下游
• “移除选定装配并上移子部件”
 | 在上游结构中，如果针对另一个上游部件剪切或拖动对等使用关系，则对等使用关系链接将断开。 |
