发布多个有效性信息

与其他应用程序集成 > Windchill ESI 简介 > 将 Windchill ESI 与 SAP 集成 > Windchill ESI 功能 > 发布多个有效性信息

发布多个有效性信息

部件或产品根据所应用的有效性制造。将应用的有效性发布到下游企业资源计划 (ERP) 系统这一点非常重要。

有效性可应用于部件、扩展数据和部门数据对象。有效性可以是日期、批号或序列号。有关详情，请参阅关于有效性。

用户可以使用 ERP Connector 将已应用的有效性信息发布到针对分发目标的 Windchill Enterprise Systems Integration (ESI) 响应中。默认情况下，系统会提供在 Windchill ESI 响应中发布有效性信息时所需的配置。

您可以与 BOM 一起从原材料链接对象发布有效性。

1. 要通过变更通告从制造历史对象发布有效性：

a. 在 esi.properties.xconf 文件中的以下特性中，将默认值设置为 true：

b. 运行以下命令：

xconfmanager -pf

c. 传播此特性后，您将会在 esi.properties 文件中看到 com.ptc.windchill.esi.publishEffectivityInformationFromManufacturingHistory。

2. 在 BOM 变换器中打开部件，并使用

> “插入‘构成’”操作来添加原材料部件。有关详细说明，请参阅将原材料部件或半成品部件与部件关联。

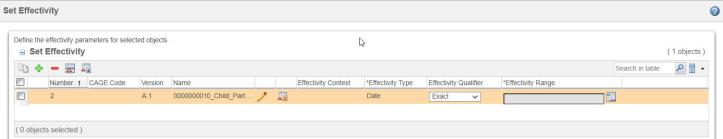

3. 创建变更通告ECN_001，将其与 BOM 结构关联，并添加有效性。

4. 单击

> “更新分发目标”“更新分发目标”页面随即打开。在此页面上，搜索并选中要发布到的目标的相应复选框。

5. 单击“确定”。

6. 在上游或下游视图中选择根部件，然后单击

> “发送至分发目标”将打开“发送至分发目标”页面。

7. 单击“下一步”。“包含的对象”部分会显示已选中用于发布的目标列表。

8. 单击“发送”。会有消息确认发布已启动。

9. 解决该变更通告。

会生成以下响应：

“有效性”

<Effectivity>
<ObjectID>OR:wt.effectivity.WTDatedEffectivity:198919:222562873-1634234454365-525180031-1-0-0-127@vagrant.ptcnet.ptc.com</ObjectID>
<Class>com.ptc.windchill.esi.Part</Class>
<StartEffectivity>2021-10-27 00:00:00</StartEffectivity>
<EndEffectivity>2021-10-31 00:00:00</EndEffectivity>
<EffectivityCxtPartNumber/>
<EffectivityType>Date Effectivity</EffectivityType>
<EffectivityQualifier>Exact</EffectivityQualifier>
<PartMaster>0000000064</PartMaster>
<TargetID>FILE_0001</TargetID>
</Effectivity>

将有效性作为单独组中的元素发布

Windchill ESI 可用于通过 ERP Connector 将与对象关联的多个有效性信息发布到分发目标。默认情况下，与以下对象关联的有效性可在 ESI 响应中作为单独的组发布：

• 部件

• 构成集

• 联合生产

• BOM 标头

• BOM 组件

• 企业数据

• 工厂数据

• 部门数据

• 生产版本

在 ESI 响应中，有效性在“已添加”、“未更改”或“已删除”组中发布。应用于扩展数据和部门数据的有效性将在各自组的外部发布。即使扩展数据和部门数据属性与部件属性相组合，此信息也不会与部件有效性信息合并。

请参阅下列有关 ESI 响应中部件和有效性元素的示例。请知悉，部件中的 AssociatedEffectivityID 属性与有效性中的 ObjectID 属性相同。

<AddedBOMs NAME="AddedBOMs" TYPE="Unknown" STATUS="0">
<BOMHeader>
<ObjectID>OR:wt.part.WTPart:234172:885848332-1727961145874-1013430185-147-200-228-10@vagrant.ptcnet.ptc.com</ObjectID>
<Class>com.ptc.windchill.esi.BOMHeader</Class>
<LastChangedBy>wcadmin</LastChangedBy>
<Number>SXKMB00224</Number>
<Version>A</Version>
<Iteration>2</Iteration>
<EnterpriseVersion/>
<PreviousVersion/>
<Usage/>
<Alternate/>
<IsCADPhantom>false</IsCADPhantom>
<IsCollapsible>false</IsCollapsible>
<AssociatedEffectivityID>OR:wt.part.ProductSerialNumberEffectivity:234224:885848332-1727961145874-1013430185-147-200-228-10@vagrant.ptcnet.ptc.com</AssociatedEffectivityID>
<EffectivityCxtPartNumber>SXKMB00164</EffectivityCxtPartNumber>
<PreviousChangeNumber/>
<Type>Part</Type>
<TargetPlant/>
<Quantity/>
<Unit/>
<AssociatedMadeFromObjectID/>
<IsAllocatedAsResource>false</IsAllocatedAsResource>
<TargetID>FILE_DT_01</TargetID>
</BOMHeader>
</AddedBOMs>
...
<AddedEffectivities NAME="AddedEffectivities" TYPE="Unknown" STATUS="0">
<Effectivity>
<ObjectID>OR:wt.part.ProductSerialNumberEffectivity:234224:885848332-1727961145874-1013430185-147-200-228-10@vagrant.ptcnet.ptc.com</ObjectID>
<Class>com.ptc.windchill.esi.Part</Class>
<StartEffectivity>32</StartEffectivity>
<EndEffectivity>98</EndEffectivity>
<EffectivityCxtPartNumber>SXKMB00164</EffectivityCxtPartNumber>
<EffectivityType>End Item Serial Number Effectivity</EffectivityType>
<EffectivityQualifier>Exact</EffectivityQualifier>
<PartMaster>SXKMB00224</PartMaster>
<TargetID>FILE_DT_01</TargetID>
</Effectivity>
</AddedEffectivities>

默认情况下，有效性作为单独组中的元素发布。要更改默认行为，请设置以下特性之一：

• 要在与关联对象相同的组中发布有效性，请使用 xconf 管理器将以下特性设置为 true：

xconfmanager -s com.ptc.windchill.esi.renderEffectivityElementInPartElement=true -t codebase/com/ptc/windchill/esi/esi.properties -p

• 要将有效性作为对象元素内的属性发布，请使用 xconf 管理器将以下特性设置为 true：

xconfmanager -s com.ptc.windchill.esi.renderEffectivityWithPartAttributes=true -t codebase/com/ptc/windchill/esi/esi.properties -p

基于有效性上下文的增量 BOM 发布

要根据有效性上下文发布 BOM，请将首选项“启用基于有效性上下文的 BOM 差异计算”设置为“是”。可导航至“实用程序” > ESI > “设置” > BOM，将此首选项配置为“站点”或“组织”级别。当首选项设置为“是”时，将比较正在发布的 BOM 与其之前发布的版本，后者是使用相同有效性上下文针对相同分布目标发布的。如果设置为“否”(默认值)，则将正在发布的 BOM 与上次发布的 BOM 进行比较，而不考虑有效性上下文。

在以 ECN 为中心的发布模式下，应对首选项“包括有效性上下文”和“验证有效性上下文”进行相应设置，以根据有效性上下文发布 BOM。

在首选项“启用基于有效性上下文的 BOM 差异计算”设置为“是”的情况下发布 BOM 时，假设以下场景：

场景	BOM 结构	ESI 响应	简评
1	创建并发布具有以下有效性的部件结构： ParentPart_1 (A.1) ChildPart_1 ChildPart_2 将有效性应用至 ParentPart_1 上下文：Cntxt_1 (部件编号 - 0000000001) 序列号：1-100	添加的部件： ParentPart_1 ChildPart_1 ChildPart_2 添加的有效性：成品序列号有效性 1-100 EffectivityCxtPartNumber：0000000001 (Cntxt_1) 添加的 BOM 标头： ParentPart_1 添加的 BOM 组件： ChildPart_1 ChildPart_2	在此场景中，将创建所有部件、BOM 标头和组件。将添加有效性。
2	修订 ParentPart_1 以添加 ChildPart_3，并使用其他有效性上下文发布以下结构。 ParentPart_1 (B.1) ChildPart_1 ChildPart_2 ChildPart_3 将有效性应用至 ParentPart_1 上下文：Cntxt_2 (部件编号 0000000002) 序列号：1001-1100	添加的部件： ChildPart_3 已更改的部件： ParentPart_1 未更改的部件： ChildPart_1 ChildPart_2 添加的有效性：成品序列号有效性：1001-1100 EffectivityCxtPartNumber：0000000002 添加的 BOM 标头： ParentPart_1 添加的 BOM 组件： ChildPart_1 ChildPart_2 ChildPart_3	• 根据所执行的操作，部件可能已添加、已更改或未更改。 • 有效性发布为已添加。 • 将添加 BOM 标头和组件，因为 ParentPart_1 (B.1) 与 ParentPart_1 (A.1) 的有效性上下文不同。
3	修订 ParentPart_1。更新 ChildPart_1 和 ChildPart_2 的数量。使用与场景 1 中相同的有效性上下文发布以下结构。 ParentPart_1 (C.1) ChildPart_1 (包括更新后的数量) ChildPart_2 (包括更新后的数量) ChildPart_3 将有效性应用至 ParentPart_1 上下文：Cntxt_1 (部件编号 0000000001) 序列号：101-200	已更改的部件： ParentPart_1 未更改的部件： ChildPart_1 ChildPart_2 ChildPart_3 删除的有效性：成品序列号有效性：1-100 EffectivityCxtPartNumber：0000000001 添加的有效性：成品序列号有效性：101-200 EffectivityCxtPartNumber：0000000001 更改的 BOM 标头： ParentPart_1 添加的 BOM 组件： ChildPart_3 更改的 BOM 组件： ChildPart_1 ChildPart_2	• 根据所执行的操作，部件可能已添加、已更改或未更改。 • 先前的有效性将被删除，新有效性将发布为已添加。 • 部件 ParentPart_1、ChildPart_1 和 ChildPart_2 的 BOM 标头和组件发布为已变更，因为它们之前已发布 (场景 1)。 • ChildPart_3 的 BOM 组件发布为已添加，因为此部件未存在于 A.1 版本的 BOM 中

首选项“启用基于有效性上下文的 BOM 差异计算”设置为“是”时，则支持基于有效性发布“构成集”和“联合生产”对象。

在 SAP 系统中发布有效性信息

在 SAP 系统中发布有效性信息时，请考虑以下几点：

• TIBCO 中间件中的全局变量 RenderEffectivityInSeparateElement 用于确定是否在 ESI 响应的单独元素中发布有效性信息。默认情况下，该全局变量设置为 true。要在部件元素内或作为部件属性发布有效性信息，则必须将此全局变量设置为 false。

• 考虑在 SAP 中耗用与 ESI 响应的 AddedEffectivities 元素中呈现的对象关联的有效性。

• 将在 SAP 系统中耗用相同类型的有效性信息的多个实例。

• 而忽略不同有效性类型的多个有效性，即发布对象时不使用任何有效性信息。

• 当在 ESI 响应的单独元素中发布有效性信息时，与 TIBCO 全局变量 PartEffectivityFlag 相关的行为不适用。

• 仅使用变更通告发布的有效性信息会在 SAP 系统中耗用。而未使用变更通告发布的有效性信息不会在 SAP 系统中耗用。

• TIBCO Business Logic 不会耗用企业数据和工厂数据的有效性。上述情况同样适用于部门数据。

SAP 中基于有效性上下文的增量 BOM 耗用

• 仅当有效性在 ESI 响应的单独元素中发布且中间件中的全局变量 RenderEffectivityInSeparateElement 设置为 true 时，基于有效性上下文发布的增量 BOM 才会在 SAP 中耗用。

• 基于有效性上下文发布的增量 BOM 的耗用取决于相应对象的 EffectivityCxtPartNumber 属性值。如果使用某个值发布了此属性，但 ESI 响应不包括变更通告，则中间件会生成一条错误消息。

• SAP 允许发布具有多个有效性上下文的多个 BOM；但是，会将所有有效性上下文应用至所有 BOM，这将导致错误结果。

• 对于单个变更通告，必须仅对所有 BOM 发布一个有效性上下文。如果变更通告包含与多个有效性上下文相关联的多个 BOM，则中间件会生成一条错误消息。

• 基于有效性上下文的增量 BOM 耗用仅与序列有效性相关。在 SAP 系统中，日期有效性不包括上下文信息。
