制造对象
本部分列出发布至分发目标的所有制造对象属性。要发布制造对象，必须已安装 Windchill MPMLink。
Windchill ESI 将以下制造对象属性从 Windchill MPMLink 传递到分发目标：
工艺计划
Windchill ESI 支持将 Windchill MPMLink 中创建的工艺计划发布到分发目标，例如 SAP。从 Windchill ESI 发布工艺计划也包括发布列出的所有相关部件和 BOM 对象。还可发布相关的工艺资源和非操作耗用部件。
Windchill ESI 会在 SAP 中创建所有工艺计划，以便这些计划可以列出物料主数据、文档和制造对象。
将各种属性与 Windchill MPMLink 中的工艺计划关联时，Windchill ESI 会将属性传递至 EAI 软件组件。以下为要传递的属性：
• 编号
• 名称
• 类别
• 基本测量单位
• 分发目标
• 操作
• 作业指导书
• 工序
• 资源
• 批量大小
• 上次变更者
• 组计数器
• 查看
• 生命周期状态
• 日期有效性
• 序列号有效性
• 批号有效性
• 小版本
• 版本
• 先前发布的版本
Windchill ESI Services 发布工艺计划数据后，EAI 软件组件会立即将 Windchill 的工艺计划属性映射至 SAP 工艺路线属性。下表显示 Windchill 工艺计划属性与 SAP 工艺路线属性之间的映射关系：
|
Windchill 工艺计划属性
|
SAP 工艺路线表属性
|
|---|---|
|
Number
|
Routing group number (Task List group)
|
|
名称
|
Routing Description
|
|
类别
|
Routing Usage
category = Production 时，Usage = 1
category = Maintenance 时，Usage = 4
其他类别值时，Usage = 3
|
|
Base Unit of Measure
|
Routing Base Unit
|
|
分发目标工厂
|
Routing Plant
|
|
相关部件，包括资源、部件、物料清单和物料清单组件
|
物料分配，包括物料部件或物料清单
|
|
Operations
|
Operations
|
|
Sequences
|
Sequences
|
|
有效性开始日期
|
自更改主数据的替换日期部分中的日期起有效。此替换日期已分配给 TaskList 组。
|
|
批量大小
|
From Lot Size
|
创建或更改工艺路线时 SAP 需要用到某些属性，而 Windchill MPMLink 并不提供这些属性。在此类情况下，Windchill ESI 在将数据传递至 SAP 之前默认使用 EAI 软件组件中的值。下表列出 Windchill ESI 中默认使用的 SAP 工艺计划 (工艺路线) 属性及其默认值。
|
SAP 工艺路线属性
|
默认值
|
|---|---|
|
Status
|
4 (已发布)
|
|
Group Counter
|
每个组组合都具有唯一默认值
|
|
To lot Size
|
9999
|
Sequences
将各种属性与 Windchill MPMLink 中工艺计划的工序关联时，Windchill ESI 会将属性传递至 EAI 软件组件。以下为要传递的属性：
• 工序行号
• 名称
• 分支类型
• 工艺计划编号
• 分支操作
• 返回操作
• 操作
• 上次变更者
• 编号
• 日期有效性
• 基本测量单位
• 类别
• 返回类型
• 返回延迟
• 查看
• 小版本
• 版本
Windchill ESI Services 发布工序数据后，EAI 软件组件会立即将 Windchill 的工序属性映射至 SAP 工序属性。下表显示 Windchill 工序属性与 SAP 工序属性之间的映射关系：
|
Windchill 工序属性
|
SAP 工序属性
|
|---|---|
|
工序行号
|
Sequence Number
|
|
名称
|
Sequence Description
|
|
类型
|
Sequence Category
|
|
工艺计划编号
|
要关联工序的工艺路线的组编号。
|
|
Branching Operation
|
Branching Operation
|
|
Return Operation
|
Return Operation
|
|
Operations
|
Operations (请参见下文)
|
Operations
将各种属性与 Windchill MPMLink 中工艺计划的操作关联时，Windchill ESI 会将属性传递至 EAI 软件组件。以下为要传递的属性：
• 操作标签
• 说明
• 操作载体编号 (父工艺计划编号或工序编号或操作编号)
• 安装时间
• 处理时间
• 工作时间
• 等待时间
• 排队时间
• 数量
• 上次变更者
• 名称
• 编号
• 日期有效性
• 操作载体类型
• 说明
• 基本测量单位
• 移动时间
• 设置成本
• 队列成本
• 人工成本
• 处理成本
• 等候成本
• 拆卸成本
• 移动成本
• 查看
• 小版本
• 版本
• ERP 验证码
Windchill ESI Services 发布操作数据后，EAI 软件组件会立即将 Windchill 的操作属性映射至 SAP 操作属性。下表显示 Windchill 操作属性与 SAP 操作属性之间的映射关系：
|
Windchill 操作属性
|
SAP 操作属性
|
|---|---|
|
操作标签
|
Activity
|
|
Description
|
Description
|
|
Base Unit of Measure
|
Operation Measure Unit
|
|
分发目标
|
如果工作中心没有关联到操作，则映射至分发目标中的工厂信息。如果工作中心关联到操作，则可从工作中心属性中获取工厂信息。
|
|
安装时间
|
Setup time 和 Setup time 的 Unit of Measure
|
|
处理时间
|
Machine time 和 Machine time 的 Unit of Measure
|
|
工作时间
|
Labor time 和 Labor time 的 Unit of Measure
|
|
等待时间
|
Wait Time 与 Wait Time Unit
|
|
排队时间
|
Queue Time 与 Queue Time Unit
|
|
移动时间
|
Move Time 与 Move Unit
|
|
数量
|
Base Quantity
|
|
ERP 验证码
|
Control key
|
|
工作中心链接
|
Work Center
|
 |

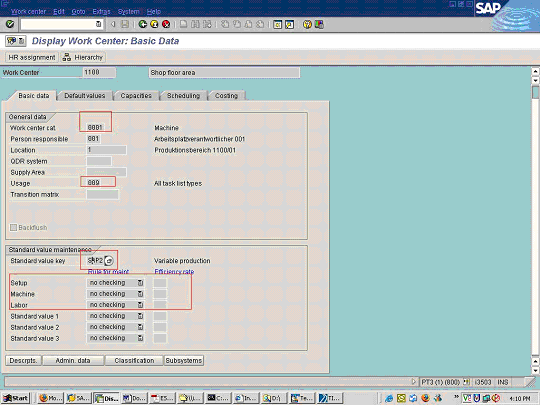

安装时间、处理时间和人工时间取决于工作中心选择。默认情况下，这些时间基于以下工作中心进行映射：  |
 |
如果工作中心与上述设置不同 (例如，工作中心类别、标准值键、使用情况)，则默认映射可能会导致数据损坏。您必须进行必要的自定义，有关详情，请参阅 Windchill Enterprise Systems Integration Customizer's Guide - SAP R/3。(请参阅 Customization for Operation Timings (《自定义操作计时》) 部分)。
|
|
Windchill MPMLink 中的操作相关属性
|
SAP 操作属性值
|
|---|---|
|
操作工作中心关联中的工作中心编号
|
Work center
|
|
来自操作与工作中心关联链接的工厂
|
Plant
|
|
分发目标
|
如果没有关联到操作的工作中心，则映射至分发目标中的工厂信息。如果工作中心关联到操作，则可从工作中心属性中获取工厂信息。
|
|
ECN 编号
|
Change No
|
|
基于工序操作的工序的工序行号
|
工序编号。对于标准工序中的操作，其为 "000000"
|
|
工艺计划编号
|
Group number
|
|
子操作情况下父操作的操作标签
|
SubActivity
|
SAP 创建或更改操作时需要用到某些属性，而 Windchill MPMLink 并不提供这些属性。在此类情况下，Windchill ESI 在将数据传递至 SAP 之前默认使用 EAI 软件组件中的值。下表列出 Windchill ESI 中默认使用的 SAP 操作属性。
|
SAP 操作属性
|
默认值
|
|---|---|
|
Control Key
|
ERP Validation Code = K1 时为 PI01
ERP Validation Code = K2 时为 PI02
ERP Validation Code = K3 时为 PI03
ERP Validation Code = "" 时为 PP01
|
|
Denominator
|
1
|
|
Nominator
|
1
|
操作的已分配部件
将各种属性与 Windchill MPMLink 中工艺计划的操作已分配部件关联时，Windchill ESI 会将属性传递至 EAI 软件组件。以下为要传递的属性：
• 部件编号 (这是关联到工艺计划的装配中的组件部件编号)
• 操作的已分配部件链接中的操作编号
• 操作的操作标签
• 装配部件编号
• BOM 使用
• BOM 全局替换部件
• 数量
• 数量单位
|
|
Windchill ESI 也可用于从虚拟制造部件 (如果已在 Windchill MPMLink 中创建) 发布部件分配。
|
Windchill ESI Services 发布操作的已分配部件数据后，EAI 软件组件会立即将 Windchill 的操作已分配部件属性映射至 SAP 的物料表属性。下表显示 Windchill 操作的已分配部件属性与 SAP 物料主数据属性之间的映射关系：
|
Windchill 操作的已分配部件属性
|
SAP 操作的已分配部件表/属性
|
|---|---|
|
Number
|
Allocated Component Number
|
|
Operation Label of the Operation
|
Activity
|
|
数量数额
|
组件数量
|
|
数量单位
|
组件数量
|
SAP 创建操作和部件之间的关联时需要用到某些属性，而 Windchill MPMLink 并不提供这些属性。EAI 软件组件从 SAP 中获取这些值。
|
|
在工艺计划发布期间，如存在对操作 (或标准操作) 的任何孤立分配，则不会在 ESI 响应中包含这些孤立分配。
|
将部件作为资源分配给操作
即使将部件作为资源分配给操作，您也可以通过 Windchill ESI 发布工艺计划。将部件作为资源分配给操作时，部件及其 BOM 标题的 isAllocatedAsResource 属性将在 ESI 响应中设置为 True。
默认情况下，不会将此类部件及其 BOM 信息发布到 SAP ERP 系统。不过，您可以在 Tibco 业务逻辑中构建自定义，以将此类部件用作资源，而将其 BOM 用作资源结构。
|
|
如果 (作为资源分配给操作的) 部件在所有 BOM 中均用作子部件，则用户无法通过 ESI 响应发布其 BOM 信息。
|
操作的作业指导书/文档分配
作业指导书是运行时生成的 HTML 页面。会为创建的每个操作或工艺计划创建一个保存有 URL 地址的文档，在 SAP 系统中启动相应的作业指导书时会使用该地址。如果其他文档与操作关联，则将其作为“生产资源/工具”(PRT) 进行发布。
• 文档编号
• 文档版本
• 基于操作编号的操作标签
• 基于工序操作的工序的工序行号
• 工艺计划编号
• 子操作情况下父操作的操作标签
下表显示 Windchill 作业指导书文档属性与 SAP 作业指导书属性之间的映射关系：
|
Windchill MPMLink 中的操作作业指导书/文档相关属性
|
SAP 操作的作业指导书属性
|
|---|---|
|
文档编号
|
Document number
PRT category ="D"
|
|
文档版本
|
Document version
|
|
Document Type
|
Document Type
|
|
文档部件
|
Document Part (默认为 000)
|
|
来自操作编号的操作标签
|
Activity
|
|
基于工序操作的工序的工序行号
|
Sequence no。
对于标准工序中的操作，其为 "000000"
|
|
工艺计划编号
|
Group Number
|
|
子操作情况下父操作的操作标签
|
Subactivity
|
操作的可耗用资源分配
将各种属性与 Windchill MPMLink 中工艺计划操作的可耗用资源分配关联时，Windchill ESI 会将属性传递至 EAI 软件组件。以下为要传递的属性：
• 分配编号
• 编号
• 数量
• 数量单位
• 资源类别
Windchill ESI Services 发布操作的可耗用资源分配数据后，EAI 软件组件即会将 Windchill 操作的可耗用资源分配属性映射至 SAP 的物料表属性。下表显示 Windchill 操作的可耗用资源分配属性与 SAP 物料主数据属性之间的映射关系：
|
Windchill 处理资源分配属性
|
SAP 物料表/属性
|
|---|---|
|
分配编号
|
Item Number
|
|
Number
|
Allocated Resource Number
|
|
数量
|
Resource Quantity
|
|
数量单位
|
Resource Quantity Unit
|
|
资源类别
|
PRT_CATEGORY =
"M"，代表所有工艺物料类别分配
"M" 或 "E"，代表所有依赖属性的刀具
|
刀具、工艺物料和技能
将各种属性与 Windchill MPMLink 中工艺计划的刀具、工艺物料和技能关联时，Windchill ESI 会将属性传递至 EAI 软件组件。以下为要传递的属性：
|
|
技能是通过 ESI 响应来发送的，但不由 EAI 软件组件进行处理。
|
• 编号
• 名称
• 文档
• 上次变更者
• 日期有效性
• 序列号有效性
• 批号有效性
• 类别
• 默认单位
• 使用关系
• 部件类型
• 源
• 查看
• 生命周期状态
• 小版本
• 版本
|
|
Windchill ESI 也可以发布不与工艺计划关联的独立刀具、工艺物料和技能。
|
Windchill ESI Services 发布刀具、工艺物料和技能数据后，EAI 软件组件会立即将 Windchill 的刀具和工艺物料属性映射至 SAP 的物料表属性。将忽略技能属性。下表显示 Windchill 刀具和工艺材料与 SAP 物料主数据属性之间的映射关系：
|
|
工艺物料和“刀具”类型的刀具映射到 SAP 中的物料。与部件类似，工艺物料在 SAP 中也可能具有额外的视图 (PRT)。“夹具”类型的刀具被映射到 SAP 中的设备上。
|
|
Windchill 刀具、工艺物料属性
|
SAP 物料表/属性
|
|---|---|
|
Number
|
Material Number
|
|
名称
|
Material Description
|
|
默认单位
|
Base Unit of Measure
|
|
类型
|
Material Type
|
|
源
|
Procurement Type
|
|
版本
|
Revision Level
|
|
日期有效性
|
Valid-From Date
|
|
序列有效性
|
ECN 内部物料的序列有效性。ECN 会成为受控的参数有效性 (序列有效性)。
|
下表显示“夹具”类型的 Windchill 刀具与 SAP 物料主数据属性之间的映射关系：
|
“夹具”类型的刀具加工
|
SAP 设备表/属性
|
|---|---|
|
Number
|
Number
|
|
名称
|
Description
|
控制特征
在 Windchill MPMLink 内创建并与部件 (或工艺计划、操作等制造对象) 关联的控制特征可能会发布到分发目标。分发目标上的某个属性决定能否发布与部件 (或工艺计划) 关联的控制特征。例如，如果“在发布部件时发布控制特征”属性设置为“是”，则会呈现与部件关联的控制特征，并通过 ESI 响应进行发送。同样，如果“在发布工艺计划时发布控制特征”属性的值为“是”，则会发布与工艺计划 (或操作) 关联的控制特征。默认情况下，这些属性的值均为“否”。
|
|
倘若分发目标属性“在发布工艺计划时发布控制特征”的值为“是”，则在发布持有工艺计划时将会发布与操作关联的控制特征；即使该控制特征还与部件关联，而且属性“在发布部件时发布控制特征”的值为“否”，情况也是如此。
|
以下为要传递的属性：
• 编号
• 名称
• 上次变更者
• 说明
• 严重性
• 版本
• 模型项参考
• 分发目标
“模型项参考”属性用于存放与待发布控制特征相关联的模型项的参考。
可能还会传递几个其他属性，具体视模型项的类型而定。有关详情，请参阅 Windchill Enterprise Systems Integration Customizer's Guide - SAP R/3 或 Windchill Enterprise Systems Integration Implementation - Oracle Applications。
|
|
如果模型项的 EPM 文档与持有控制特征的所有者不关联，则尝试发布该控制特征会导致出现故障。
|
EAI 软件组件将控制特征映射至 SAP 主数据检查特征 (或 MIC)，并使用控制特征和模型项属性在 SAP 中创建后者。“分发目标”属性 (位于出现在 ESI 响应内的 Destination 和 TargetID 元素中) 标识 EAI 软件组件将与之通信以在 SAP 中创建或更改主数据检查特征的分发目标。
|
|
Windchill ESI 将控制特征所发布到的分发目标是那些与持有部件或工艺计划相关联的发布目标。
|
下表显示 Windchill 控制特征属性与 SAP 的映射关系。
|
Windchill 控制特征属性
|
SAP (QS21) 主数据检查特征属性
|
附加信息
|
|---|---|---|
|
CC 编号
|
MIC Number
|
|
|
CC 名称
|
MIC Name
|
名称已变换为 Plant
因为每个工厂的名称必须唯一。
|
|
CC 说明
|
短文本
|
|
|
严重性
|
未映射
|
|
|
版本
|
未映射
|
|
|
分发目标/工厂
|
Plant
|
|
|
模型项参考
|
定性的或定量的 (二者选其一)
|
Windchill MPMLink 根据模型项类型/子类型和其他属性决定控制特征是定性的还是定量的。
|
|
模型项参考/目标值
|
Target Value 指示符和 Target Value
|
|
|
模型项参考/目标值上限
|
Upper Specification Limit 指示符和 Upper Limit
|
|
|
模型项参考/目标值下限
|
Lower Specification 指示符和 Lower Limit
|
|
|
模型项参考/小数位数
|
小数位数
|
Windchill MPMLink API 根据某些属性以编程方式对此进行计算。
|
|
模型项参考/测量单位
|
测量单位
|
SAP 创建或更改主数据检查特征时需要用到某些属性，而 Windchill MPMLink 并不提供这些属性。在此类情况下，Windchill ESI 在将数据传递至 SAP 之前默认使用 EAI 软件组件中的值。下表列出 Windchill ESI 中默认使用的 SAP 主数据检查特征属性及其默认值
|
SAP 主数据检查特征属性
|
SAP 默认值
|
|---|---|
|
版本
|
000001
|
|
Status
|
Release
|
|
Complete Indicator
|
Complete Copy Model
|
|
Search Field
|
ESI
|
|
Control Indicator
|
X
|
下表显示与部件关联的控制特征的映射：
|
Windchill 属性
|
SAP (QS61：材料规格)
|
|---|---|
|
部件编号
|
Material Number
|
|
CC 编号
|
MIC Number
|
|
分发目标/工厂
|
Plant
|
|
|
在 SAP 中创建的关联均为参考关联。这意味着，所有修改均通过 MIC 处的实际主站点数据反映出来。
|
下表显示与工艺计划操作关联的控制特征的映射：
|
Windchill 属性
|
SAP (CA02：检查特征)
|
附加信息
|
|---|---|---|
|
CC 编号
|
MIC Number、MIC Description 和“模型项”引用属性的其他定量值 (如 Target Value、Upper Limit 和 Lower Limit) 也通过此链接进行映射。
|
与 QA61 不同，操作与 MIC 之间的关联无法创建为参考关联。
|
|
操作标签
|
Operation Label of the Operation
|
|
|
分发目标/工厂
|
Plant
|
这些默认值通过 TIBCO 所使用的 ESIDefault.properties 文件中提供的默认属性来获得。并可根据您的 SAP 配置来配置。
将与部件关联的控制特征分别发布到工艺计划或操作时，Windchill ESI 会将下列关联相关信息从 Windchill PDMLink 传递到 EAI 软件组件：
• MPMPartQualityLink
• MPMProcessQualityLink
• MPMOperationQualityLink
上述每项均含有相关对象的信息。例如，ESI 响应中的 PartQualityLink 元素存放部件和关联控制特征的名称及编号。OperationQualityLink 元素能够提供一些附加信息，因为它还含有下列属性：
• 分配类型
• 取样数量
• 取样单位
• 频率
