与族表有关的 PDM 活动
本部分包含有关如何使用“族表”执行 PDM 操作的信息。
在 Windchill 中查看族表
Windchill 提供了经过改进的显示选项，供用户在查看族表时使用。利用增强的视图可查看:
• 族表分层结构
• 验证状态
• 名称和编号
• 属性
 |
最新版本中的族表使用了比早期版本更为丰富的内部数据集。因此，需要将迁移的族表对象保存和上传到最新版本的 Windchill，才能正确地查看其内部数据和验证状况。
|
要在 Windchill 中显示族表：
1. 在工作区中，选择一个族表对象 (实例或通用部件)。
2. 单击信息操作。随即打开选定对象的信息页面。
3. 在信息页面上，选择“新建选项卡”
图标。出现新选项卡后，选择 > > 。这将使“族树”表置于新选项卡上，同时显示对象及其相关的族成员。选中某个对象所在行的第一列即表明在树中选定了该对象。
图标。出现新选项卡后，选择 > > 。这将使“族树”表置于新选项卡上，同时显示对象及其相关的族成员。选中某个对象所在行的第一列即表明在树中选定了该对象。
上载和检入简单族表
考虑一个基于通用 CAD 部件 box.prt 的简单族表。它具有三个主要组成部分，如下所示：
• 几何参数：
• 非几何参数：
• 定义族的成员的族表
将 Box 族表上载到 Windchill 会导致在 PDM 数据库中创建以下 CAD 文档对象：
| | 在上面的 CAD 文档表的“图标”列中，表行突出显示的符号指示文档是一个实例 (表行不突出显示的符号指示通用部件)。在上载过程中，只有在以下情况下，指定的 Creo Parametric 参数才会生成在 Windchill 中创建的 CAD 文档对象的类似属性： • 对于名称与指定的参数相同的属性，存在着属性定义 或者 • 服务器上存在着指定的参数和现有属性定义之间的明确映射。 |

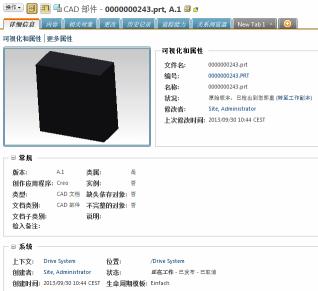

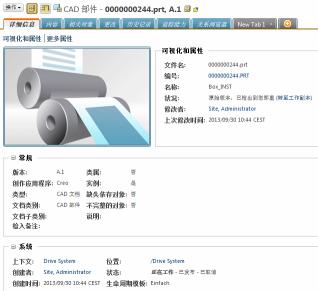

| | 上载过程将包括未验证 (未重新生成) 的实例。以下系列图形显示了在上载后 Box 族表成员的信息页面： |

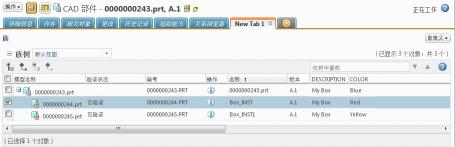

在任何族成员的信息页面上选择 > 将会刷新信息页面，以显示族表的其他成员：
每个实例就其自身而言是一个独立的文档，而且可以独立于族的其他成员搜索和下载它，并将它包括在装配中。
将族表检出和添加到工作区中
以下规则适用于族表的检出和下载：
• 如果检出实例，则无需检出通用部件。
| | 默认行为是也检出通用部件，但可以通过在检出页面上取消选择通用部件来覆盖此行为。但是，如果是族表的较早的小版本，则必须将整个族表一起检出。 |
• 可以检出通用部件但不检出任何实例。
• 可以下载通用部件但不下载任何实例。
