Открытие плана маршрутизации в браузере технологического процесса
Используйте действие
Открыть в браузере технологического процесса, чтобы открыть технологический процесс в контексте плана маршрутизации в браузере технологический процесса (PPB). Это действие доступно в следующих расположениях:
Открыть в браузере технологического процесса, чтобы открыть технологический процесс в контексте плана маршрутизации в браузере технологический процесса (PPB). Это действие доступно в следующих расположениях:• Таблица План маршрутизации на вкладке Технологический процесс преобразователя вед. материалов.
• Страница "Браузер папок"
• страница "Результаты поиска";
• Информационная страница плана маршрутизации
• Таблица Результирующие объекты задания на изменение
Опция Открыть в браузере технологического процесса также появится в таблице Результирующие объекты после создания задания на изменение.
Открыть в браузере технологического процесса также появится в таблице Результирующие объекты после создания задания на изменение.Рассмотрим следующий вариант использования.
1. Технологический процесс ProcessPlan5 связан с деталью Engine.
2. Связываем план маршрутизации RoutingPlan7 с техпроцессом ProcessPlan5. Дополнительные сведения см. в разделе Вставка нового плана маршрутизации.
3. Информация о технологическом процессе и плане маршрутизации доступна на вкладке Технологический процесс преобразователя вед. материалов. Действие Открыть в браузере технологического процесса доступно в таблице Технологический процесс на вкладке Технологический процесс. Дополнительные сведения см. в разделе Вкладка "Технологический процесс".
4. В таблице План маршрутизации на вкладке Технологический процесс преобразователя вед. материалов выберите план маршрутизации RoutingPlan7.
5. Щелкните Открыть в браузере технологического процесса. Система открывает ProcessPlan5 в контексте RoutingPlan7.

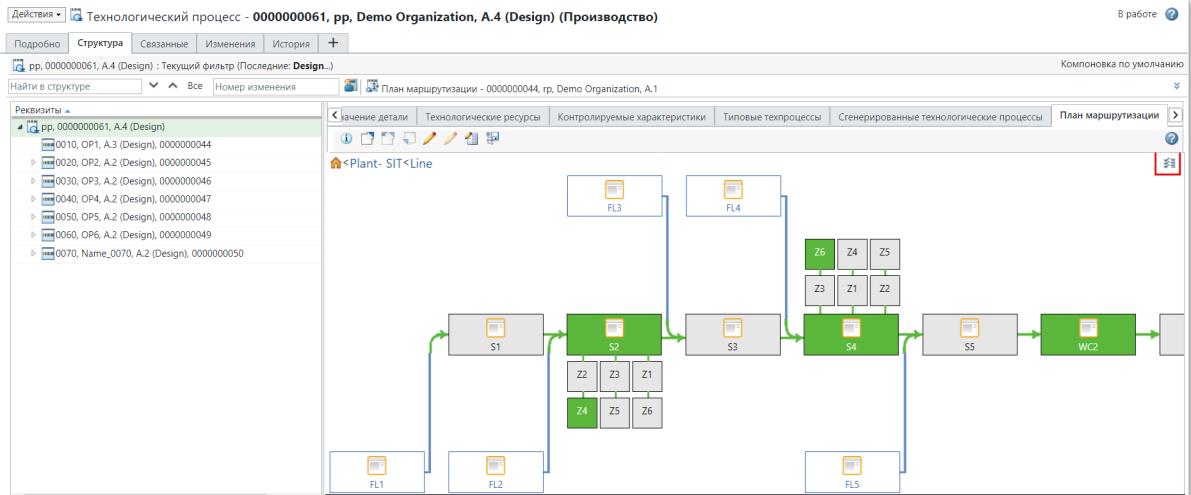

Открыть в браузере технологического процесса. Система открывает ProcessPlan5 в контексте RoutingPlan7.6. Перейдите на вкладку Структура. Вкладка План маршрутизации появляется в PPB.
 | Вкладка План маршрутизации отображается в PPB только при открытии плана маршрутизации в контексте технологического процесса. |
7. На вкладке План маршрутизации щелкните реквизиты завода или линии, чтобы просмотреть план маршрутизации.
Дополнительная информация
• Реквизиты технологического процесса отображаются над панелью инструментов PPB.
• Реквизиты плана маршрутизации отображаются над вкладками технологического процесса. Значок взятия на изменение рядом с наименованием объекта плана маршрутизации также отображается, если план маршрутизации взят на изменение.
• Действие Открыть в браузере технологического процесса связано только с профилем "Лицензия PTC Manufacturing".
Открыть в браузере технологического процесса связано только с профилем "Лицензия PTC Manufacturing".• При открытии технологического процесса в контексте плана маршрутизации в плане маршрутизации отображается завод, связанный с планом маршрутизации, а не с технологическим процессом. На вкладке Назначение рабочего центра отображается завод, связанный с технологическим процессом. Рассмотрим следующий сценарий.
◦ Система содержит следующие объекты:
▪ Три завода: Plant1, Plant2 и Plant3
▪ Два плана маршрутизации: RoutingPlan1 и RoutingPlan2
▪ ProcesPlan1
◦ Заводы Plant1 и Plant2 связаны с планами RoutingPlan1 и RoutingPlan2, соответственно. Завод Plant3 связан с ProcessPlan1.
При загрузке плана маршрутизации RoutingPlan1 завод Plant1 отображается на вкладке План маршрутизации. При загрузке плана маршрутизации RoutingPlan2 завод Plant2 отображается на вкладке План маршрутизации. В обоих случаях на вкладке Назначение рабочего центра отображается завод Plant3.
