Вкладка "Документы"

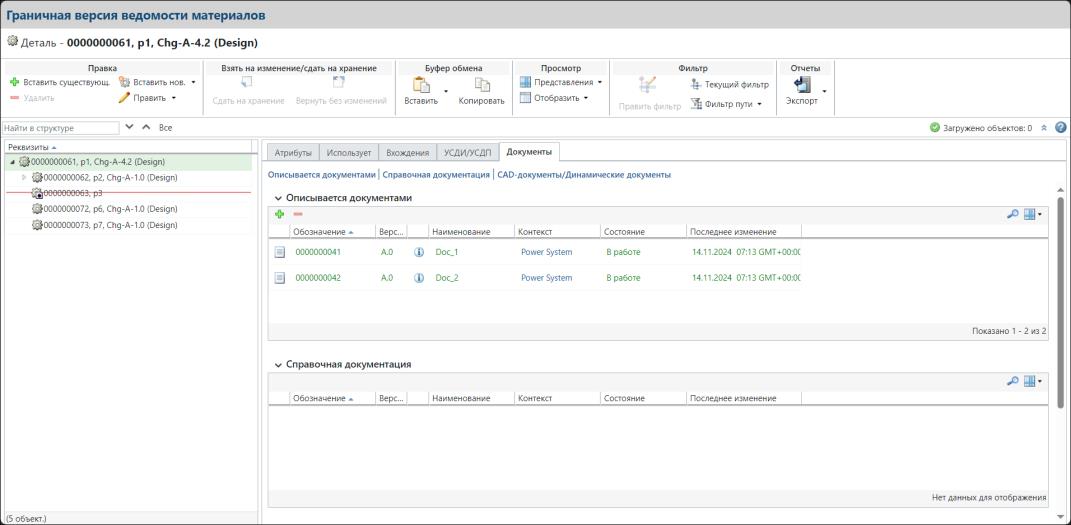

Вкладка Документы доступна для просмотра на панели структуры граничной версии при открытии граничной версии. Вкладка Документы видима для детали граничной версии ведомости материалов, которая является корневой деталью и для выбранной дочерней детали, имеющей граничную версию ведомости материалов.
На вкладке Документы можно просматривать только документы, связанные с деталью. Отображаются следующие типы таблиц связей документов.
• Описывается документами - отображение специфичных для версии представлений документов для выбранной детали. Документ можно добавлять или удалять по мере необходимости.
• Справочная документация - отображение доступного только для чтения представления связанных документов, содержащих важную информацию для выбранной детали.
• CAD-документы/Динамические документы - отображение доступного только для чтения представления документов, представляющих элементы структуры CAD-сборки для выбранной детали.
 |
Нельзя выполнять такие действия, как добавление или удаление записей в таблицах связей документов для Справочной документации и CAD-документов/Динамических документов.
|
Опция Описывается документами в граничной версии описана в следующей таблице и разделах.
Описывается документами в Windchill - это тип документа, который остается неизменным в структуре детали Windchill даже после создания новой версии детали.
На вкладке Документы при выборе граничной версии представляются такие сведения, как наименование, обозначение, версия, контекст, состояние и дата последнего изменения документа. Используйте эту таблицу для выполнения следующих действий:
• Просмотр информации об атрибутах связанного документа.
• Добавление существующих или новых элементов опции Описывается документами в граничную версию ведомости материалов или для выбранной дочерней детали, имеющей граничную версию ведомости материалов.
• Удаление элементов Описывается документами из граничной версии ведомости материалов или из выбранной дочерней детали, имеющей граничную версию ведомости материалов.
В следующей таблице описаны действия, которые можно выполнить на вкладке Документы для элементов опции Описывается документами.
Действие | Значок | Описание | ||
|---|---|---|---|---|
Вставить существующ. |  | Связывает существующий документ с деталью граничной версии ведомости материалов и с выбранной дочерней деталью, имеющей граничную версию ведомости материалов. Дополнительные сведения см. в разделе Вставка документа. | ||
Удалить выбранное |  | Удаляет выбранные элементы опции Описывается документами из детали граничной версии ведомости материалов или из выбранной дочерней детали, имеющей граничную версию ведомости материалов.
|
Описание атрибутов
В следующей таблице описаны атрибуты детали, показанные в табличном представлении по умолчанию, на вкладке Документы:
Атрибут | Описание | ||
|---|---|---|---|
Индикатор изменения | Тип изменения в сравнении с базовым объектом. Столбец Индикатор изменения недоступен в стандартной версии.
| ||
Обозначение | Уникальный числовой идентификатор для документа. | ||
Версия | Ревизия и итерация документа. | ||
Наименование | Текстовый идентификатор для документа. | ||
Контекст | Контекст, в котором хранится объект, например Изделие, Библиотека или Проект. | ||
Последнее изменение | Дата и время последней сдачи на хранение объекта. |
Пример использования действий удаления, возврата и замены
В этом разделе описаны действия удаления, возврата и замены деталей, связанных с элементами опции Описывается документами, и удаления таких документов в дереве структуры граничной версии.
Рассмотрим следующее дерево структуры граничной версии для родительской граничной версии Part, Chg-A-1.1 с дочерними деталями в организации.
• Part, Chg-A-1.1
◦ Part1
◦ Part2, Chg-A-2.1 (связана с документом Doc_1)
◦ Part3
◦ Part4, Chg-A-2.5 (связана с документом Doc_3)
◦ Part5, Chg-A-2.8
Дочерние детали Part2, Chg-A-2.1, Part4, Chg-A-2.5 и Part5, Chg-A-2.8 являются граничными версиями. Дочерние детали Part2 и Part4 связываются с Doc_1 и Doc_3 опции Описывается документами соответственно.
Действие удаления
В этом примере использования поясняются изменения граничной версии при удалении документа или детали, связанной с документом.
• При удалении дочерней детали Part2, Chg-A-2.1 из дерева структуры граничной версии также удаляется связанный документ Doc_1. В этом случае вкладка Документы не является видимой для этого контекста граничной версии.
| | Если открыть граничную версию детали Part2, Chg-A-2.1, по-прежнему можно видеть вкладку Документы и документ Doc_1 на ней. |
• При удалении связанного документа Doc_3 из детали Part4, Chg-A-2.5, документ Doc_3 удаляется. Вкладка Документы по-прежнему видима, поскольку деталь является граничной версией.
Действие возврата
Возврат не отменяет изменения, связанные с документами.
Если внести в дочернюю деталь Part5, Chg-A-2.8 некоторые изменения, например изменить использование, атрибуты и вхождения детали, а также добавить документ Doc_5 в дочернюю деталь, и выполнить действие Возврат, можно будет наблюдать следующее:
• Изменения в использовании деталей, атрибутах и вхождениях восстанавливаются до первоначального состояния.
• Вкладка Документы по-прежнему отображает Doc_5, поскольку изменения не отменяются.
Результирующая визуальная подсветка детали Part5, Chg-A-2.8 в дереве структуры граничной версии остается красной. В таблице Документы документ Doc_5 остается с зеленой подсветкой даже после действия Возврат, поскольку Doc_5 не возвращается в предыдущее состояние.
Действие замены
Если заменить деталь Part4, Chg-A-2.5 (связь с документом Doc_3) на деталь Part 8, Chg-A-2.7 (связь с документом Doc_11), можно будет наблюдать следующее:
• В дереве структуры граничной версии использования, атрибуты и вхождения детали и связанный документ заменяются на те, которые соответствуют детали Part 8, Chg-A-2.7.
• После выполнения действия Заменить в таблице Документы отображается документ Doc_11.
При замене детали Part4, Chg-A-2.5 (связь с Doc_3) на деталь Part 9, являющуюся главной деталью, можно наблюдать следующее:
• В дереве структуры граничной версии атрибуты, вхождения и документы детали заменяются на те, которые соответствуют детали Part 9.
• После выполнения действия Заменить вкладка Документы не будет видна для замененной детали, поскольку заменяющая деталь является главной.
