CATIA V5
Конфигурирование CATIA V5 для чтения информации об изделии и производстве
Перед настройкой Windchill Workgroup Manager для чтения информации об изделии и производстве (PMI) убедитесь, что у вас есть лицензия FTX на CATIA V5. Без лицензии FTX CATIA позволяет добавлять только текстовые аннотации.
Windchill можно настроить для чтения информации об изделии и производстве, использовав:
• Файл wgmclient.ini
• Настройки на стороне сервера Windchill
• Theorem CADverter (или CAD-конвертер CATIA)
• Creo View
Конфигурирование файла wgmclient.ini
В файле wgmclient.ini задайте для настройки expose.model.annotations значение None (по умолчанию), чтобы не отображать информацию об изделии и производстве; значение All, чтобы все данные об изделии и производстве отображались для Windchill; или значение Designated, чтобы выбранные данные об изделии и производстве отображались для Windchill.
Полный список часто используемых настроек см. в разделе Часто используемые настройки в файле Wgmclient.ini.
Чтобы предоставить выбранные типы информации об изделии и производстве для Windchill, когда для expose.model.annotations задано значение Designated, выполните следующие шаги.
1. В CATIA V5 щелкните набор аннотаций правой кнопкой мыши и выберите Свойства.
2. В окне Свойства щелкните Производство и установите флажок Для производства.
Настройка на стороне сервера Windchill
Задайте для свойства publish.copyrepresentationsforward.restrict значение False на стороне сервера Windchill.
Creo View
Настройте Creo View на отображение плавающих аннотаций так, чтобы аннотации в модели отображались параллельно экрану. Дополнительные сведения см. в разделе "Задание опций аннотации".
Theorem CADverter
Theorem CADverter используется для преобразования собственных данных CATIA V5 в формат CreoView и позволяет Windchill использовать информацию об изделии и производстве из 3D-моделей для дочерних процессов.
 |
Существует несколько доступных комбинаций настроек, позволяющих конфигурировать Theorem CADverter для чтения PMI. В этом разделе рассматриваются только настройки по умолчанию.
|
Чтобы настроить Theorem CADverter, выполните следующие шаги:
1. Откройте файл настройки CATIA V5 CATIA5_pv в редакторе набора команд.
Откроется диалоговое окно конфигурации.
2. На вкладке Basic выберите Required Entities, Output Options и формат файлов при помощи разделов Advanced Options.
3. Щелкните вкладку Advanced и щелкните вложенную вкладку V5 Options1.
4. В выпадающем списке Conversion Mode выберите Standard.

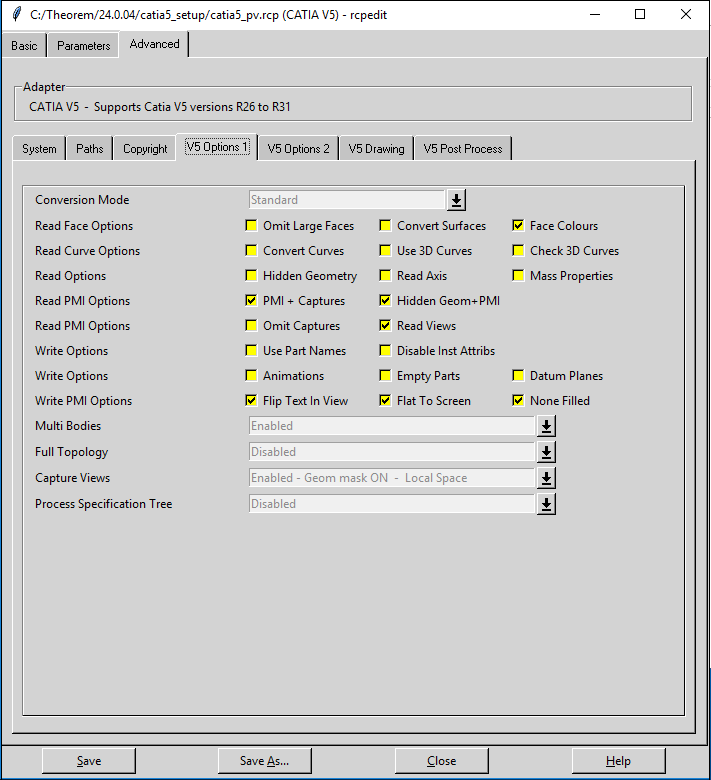

5. В строке Read PMI Options и Write PMI Options выберите опции, показанные на изображении.
6. Щелкните вложенную вкладку V5 Options2.

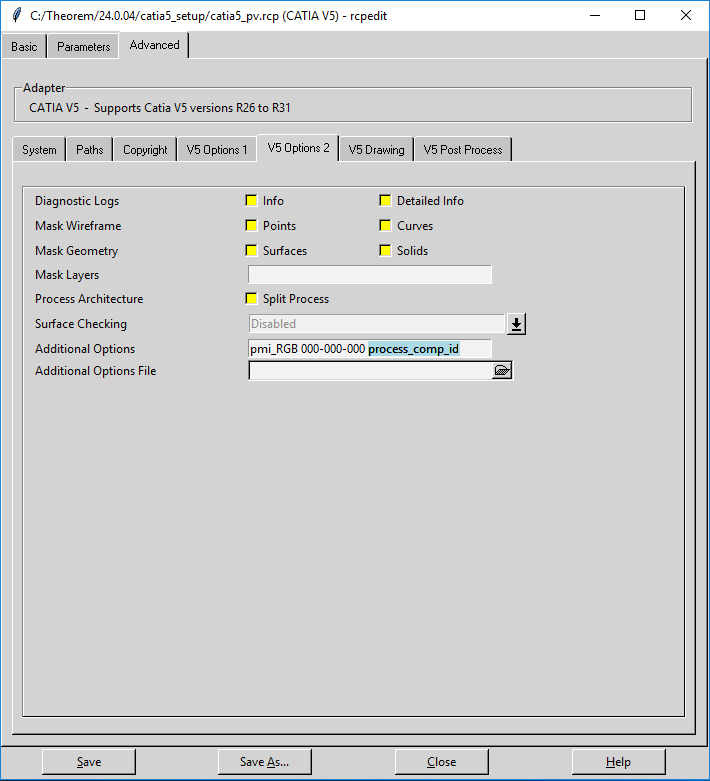

7. В поле Additional Options определите свойство process_comp_id идентификатора компонента. Свойство идентификатора компонента позволяет избежать несоответствия в идентификации экземпляров сборки.
8. Щелкните Save.
