논리 생성 및 업데이트
BOM 변환기 다운스트림 보기의 대량 다운스트림 BOM 생성 및 대량 다운스트림 BOM 업데이트 작업을 사용하면 BOM 변환기에서 대량 mBOM을 생성하고 업데이트할 수 있습니다.
논리 생성

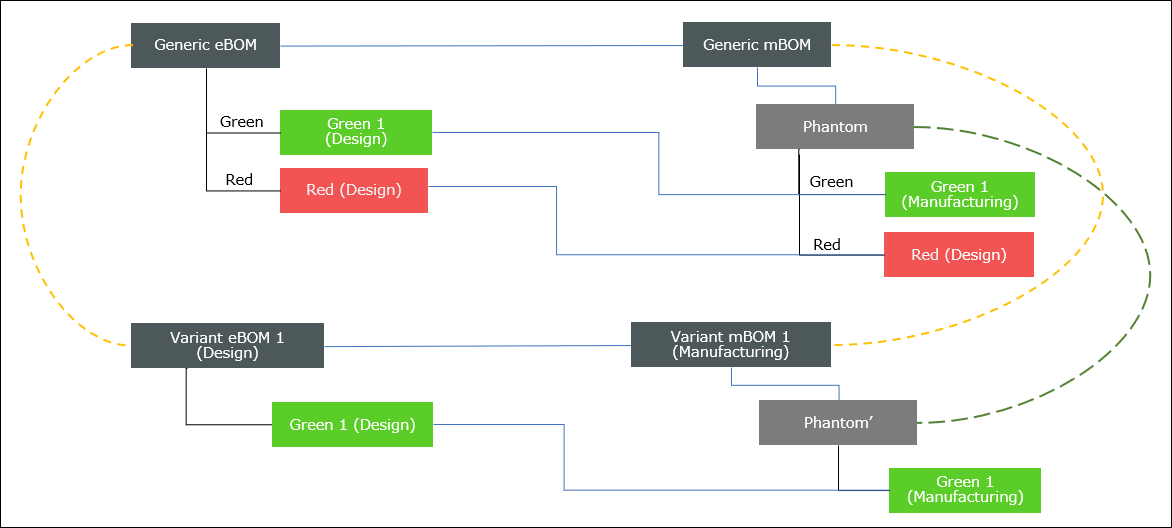

BOM 변환기에 다음 구조가 존재한다고 가정해 보십시오.
• Generic eBOM에는 Green 1 및 Red 부품이 있습니다.
• 부품 Phantom이 작성되어 Generic mBOM에 추가됩니다. 이 부품은 변환할 수 없는 부품입니다.
• Generic eBOM의 부품은 MPMLink 구조 변환 작업을 사용하여 변환됩니다. 변환된 부품은 Generic mBOM에 있는 팬텀 부품 아래에 추가됩니다.
• Generic eBOM에서 Variant eBOM 1이 생성됩니다. 녹색 파생만 생성됩니다. 따라서 Variant eBOM 1 아래에 있는 유일한 부품은 Green 1입니다.
• 시스템에서는 파생 eBOM을 변환하고 일반 mBOM을 템플릿으로 참조하여 파생 mBOM을 생성합니다.
• Generic eBOM과 Variant eBOM 1 사이에 파생 링크가 존재하는지 확인합니다. 또한 파생 eBOM 부품과 해당 파생 mBOM 부품 간에 등가 링크가 작성됩니다.
• Variant mBOM 1이 생성되면 Phantom’ 부품이 작성되어 Variant mBOM 1 루트 노드 아래에 추가됩니다.
Generic mBOM의 Phantom 부품과 Variant mBOM 1의 Phantom’ 부품 간에 등가 링크가 존재합니다.
논리 업데이트

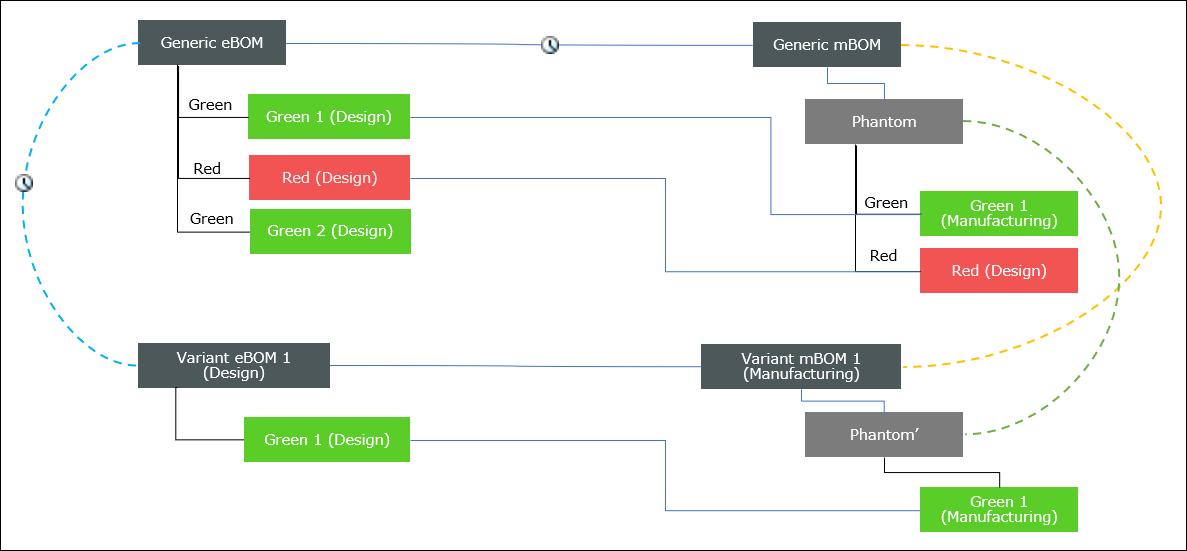

부품 Green 2 (Design)이 Generic eBOM에 추가되었다고 생각해 보겠습니다. (추가된 부품 유형의) 불일치로 인해 및 Generic eBOM과 Generic mBOM 구조 간 등가 링크가 만료됨 상태가 됩니다. 또한 Generic eBOM과 Variant eBOM 1 간의 파생 링크가 동기화되지 않습니다. 파생 링크를 동기화하려면 재구성 작업 또는 기타 관련 작업을 사용하여 Variant eBOM 1을 업데이트합니다.

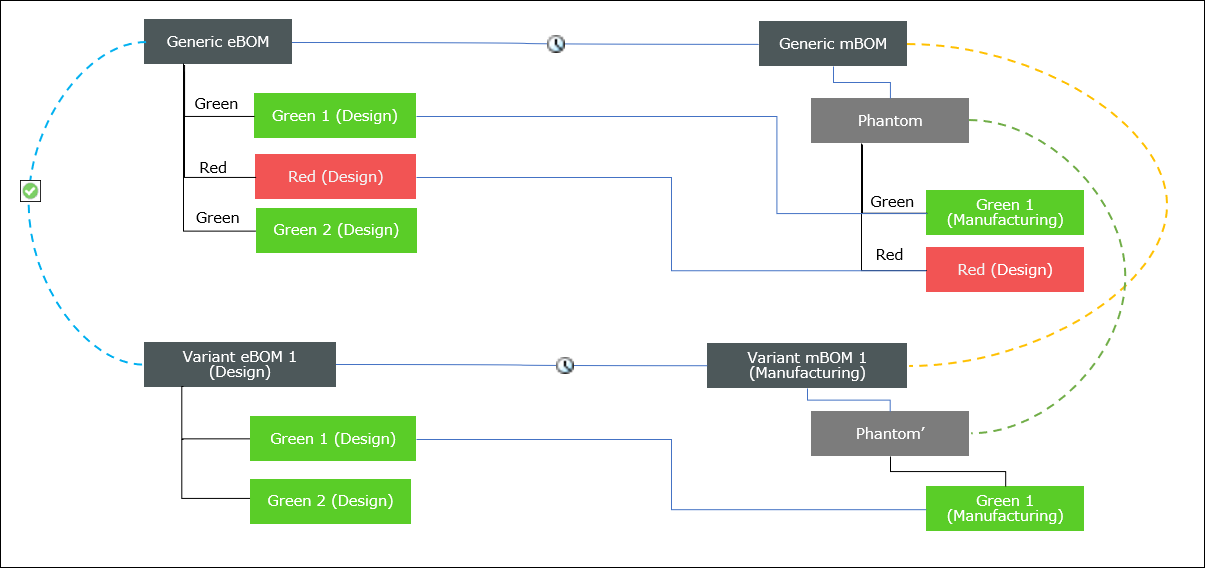

• Variant eBOM 1에 대한 파생 사양을 재구성한 후 Variant eBOM 1에 부품 Green 2 (Design)가 추가됩니다.
• 또한 Generic eBOM과 Variant eBOM 1 간의 파생 링크가 이제 동기화됩니다.
• 그러나 Variant eBOM 1과 Variant mBOM 1 간의 등가 링크는 만료됩니다.

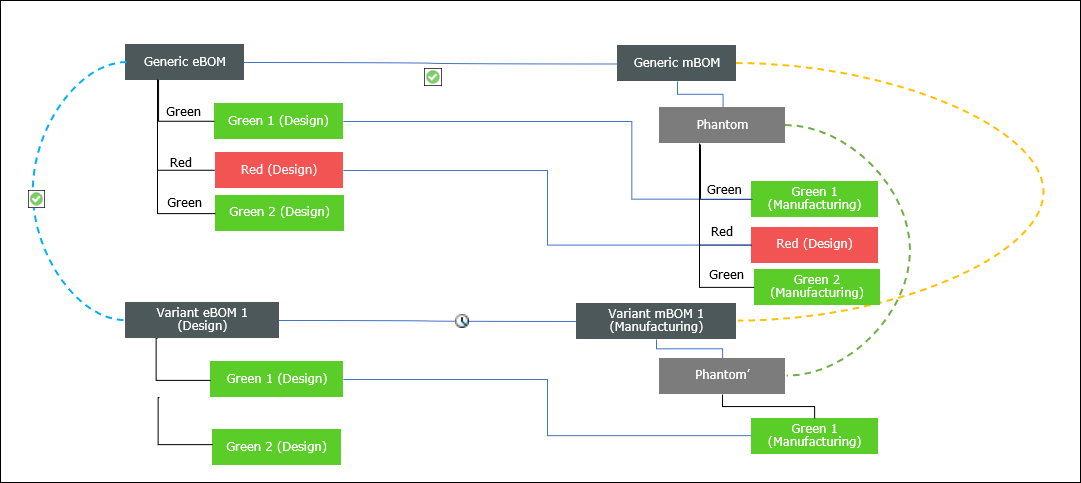

• 불일치 검색을 수행하여 Generic eBOM과 Generic mBOM 간의 불일치를 수동으로 해결할 수 있습니다. 불일치를 해결하면 Phantom 노드 아래 Generic mBOM에 부품 Green 2 (Design)가 추가됩니다.
*
Generic mBOM 부품 바로 아래에 부품 Green 2 (Design)를 추가할 수도 있습니다.
• 이러한 변경으로 Generic eBOM과 Generic mBOM 간 불일치가 해결됩니다.
• Generic mBOM 루트 노드를 선택하여 대량 다운스트림 BOM 업데이트 작업을 시작하면 구조 동기화 작업이 실행되어 배경에서 변경 사항을 업데이트합니다. 자세한 내용은 업스트림 및 다운스트림 구조 동기화를 참조하십시오.

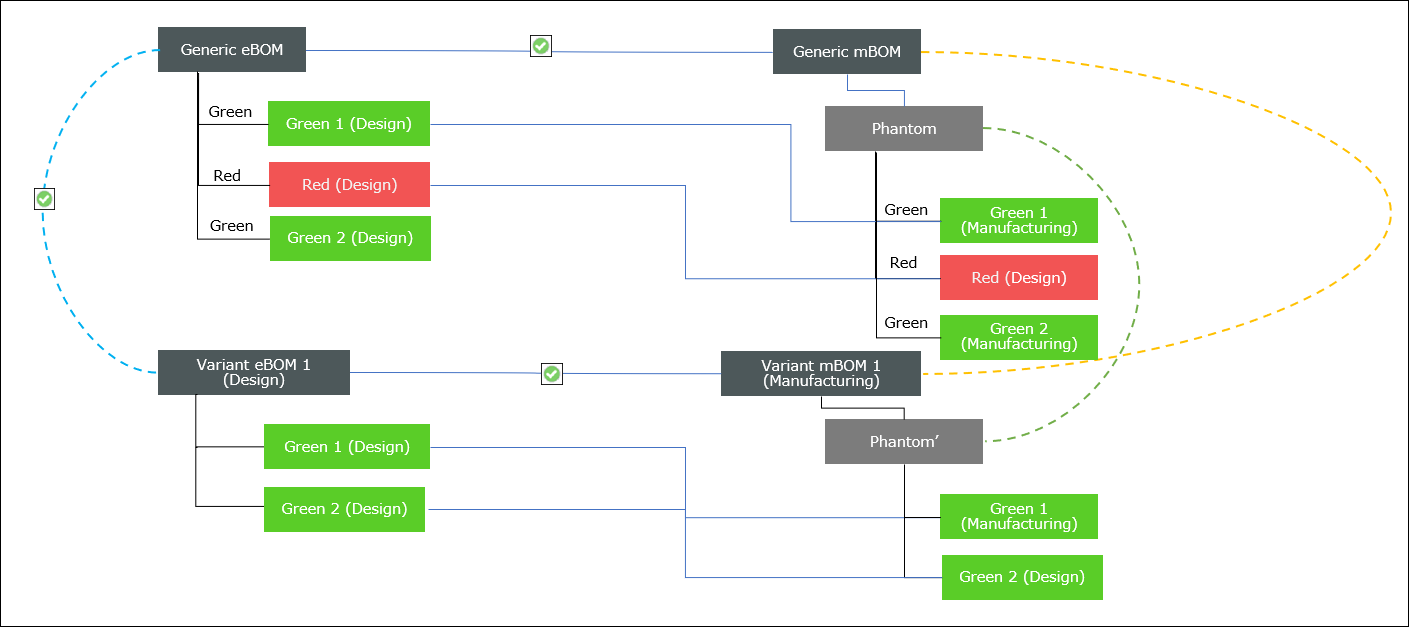

• 시스템에서는 Variant eBOM 1 구조를 변환하고 Generic mBOM 구조를 템플릿으로 참조하여 최근에 추가된 부품 Green 2를 Variant mBOM 1에 추가합니다. 부품 Green 2가 Phantom’ 노드 아래에 추가됩니다.
• 부품이 추가되면 파생 eBOM 1과 Variant mBOM 1 간의 불일치가 해결됩니다.
*
대량 다운스트림 BOM 생성 작업이 완료된 후 일반 mBOM에 있는 변환할 수 없는 부품과 파생 mBOM 구조 간에 등가 링크가 작성됩니다. 이 경우 Phantom 부품과 Phantom’ 부품 간에 등가 링크가 작성됩니다. 대량 다운스트림 BOM 업데이트가 완료되면 변환할 수 없는 부품에 대한 등가 링크도 업데이트됩니다.
