사용 사례 4: 속성 업데이트에 대해 생성된 공정 계획 동기화
이 사용 사례에서는 속성 값 업데이트에 대한 규칙 파일을 사용하여 생성된 공정 계획을 일반 공정 계획과 동기화하는 방법을 보여줍니다.

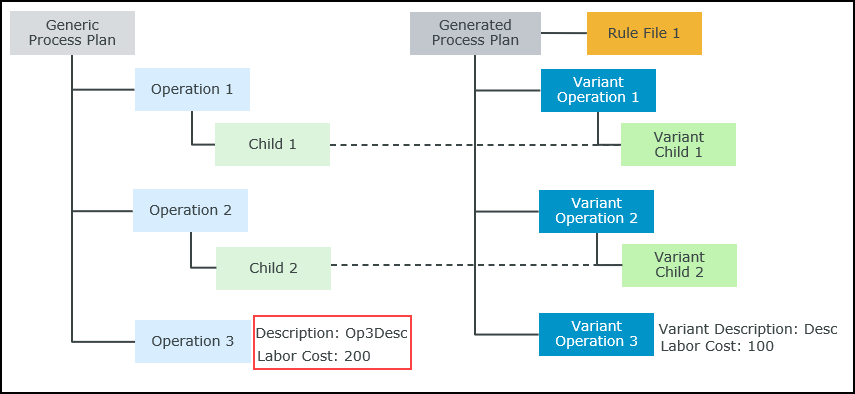

기존 일반 및 생성된 공정 계획 구조
PPB에 다음과 같은 일반 공정 계획과 생성된 공정 계획이 있다고 가정해 보겠습니다.
• Generic Process Plan은 구성 가능 모듈과 연관된 공정 계획입니다.
• Generated Process Plan은 Generic Process Plan의 파생입니다.
• Generated Process Plan에 대한 규칙 파일이 있습니다.
• Child 1 및 Child 2는 Generated Process Plan에서 각각 Operation 1 및 Operation 2에 할당됩니다. 해당 등가 작업 및 부품이 Generic Process Plan에 할당됩니다.
• Generated Process Plan 작성 후 Generic Process Plan에서 다음과 같은 업데이트가 발생했습니다.
◦ 속성 Description의 값이 Desc에서 Op3Desc로 변경되었습니다.
◦ 속성 Labor Cost의 값이 100에서 200으로 증가했습니다.
규칙 파일 업데이트
{
"copyOverRules": [
{
"sourceType": "com.ptc.QualityOperation",
"targetType": "com.ptc.QualityOperation",
"attributeToSyncMappings": [
"description:variantDescription"
],
"excludedAttributesForUpdate": "laborCost"
}
]
}
"copyOverRules": [
{
"sourceType": "com.ptc.QualityOperation",
"targetType": "com.ptc.QualityOperation",
"attributeToSyncMappings": [
"description:variantDescription"
],
"excludedAttributesForUpdate": "laborCost"
}
]
}
• attributeToSyncMappings 정의는 description의 값을 variantDescription으로 전달하도록 지정합니다.
• excludedAttributesForUpdate 정의는 Labor Cost의 값 업데이트가 Generic Process Plan에서 Generated Process Plan으로 전달되면 안 된다고 지정합니다.
규칙 파일을 사용하여 생성된 공정 계획을 일반 공정 계획과 동기화
1. PPB에서 Generic Process Plan을 엽니다.
2. 생성된 공정 계획 탭에서 Generated Process Plan을 선택합니다.
3.
공정 계획 동기화를 클릭합니다.
공정 계획 동기화를 클릭합니다.4. 확인을 클릭하여 계속합니다.
5. 생성된 공정 계획 업데이트 대화 상자에 표시된 업데이트 요약을 보고 닫기를 클릭합니다.

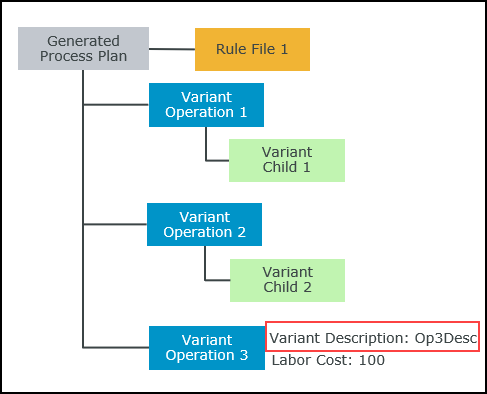

동기화된 생성된 공정 계획
규칙 파일에 따라 Generated Process Plan이 업데이트되었습니다.
• Variant Description의 값이 Op3Desc로 업데이트되었습니다.
• Labor Cost의 값은 그대로 유지됩니다.
 | 마찬가지로 다음 엔티티의 업데이트에 대한 규칙 파일을 사용하여 생성된 공정 계획을 일반 공정 계획과 동기화할 수 있습니다. • 사용 속성 값 • 발생 속성 값 • 발생 재할당 • 참조 작업이 수행 중인 부품 |
