사용 사례 3: 특정 연관 및 속성을 전달하기 위한 생성된 공정 계획 작성
이 사용 사례에서는 파생 mBOM 및 일반 공정 계획 구조에 있는 일부 연관 및 할당을 규칙 파일을 사용해 필터링하여 생성된 공정 계획을 작성하는 방법을 알아봅니다.

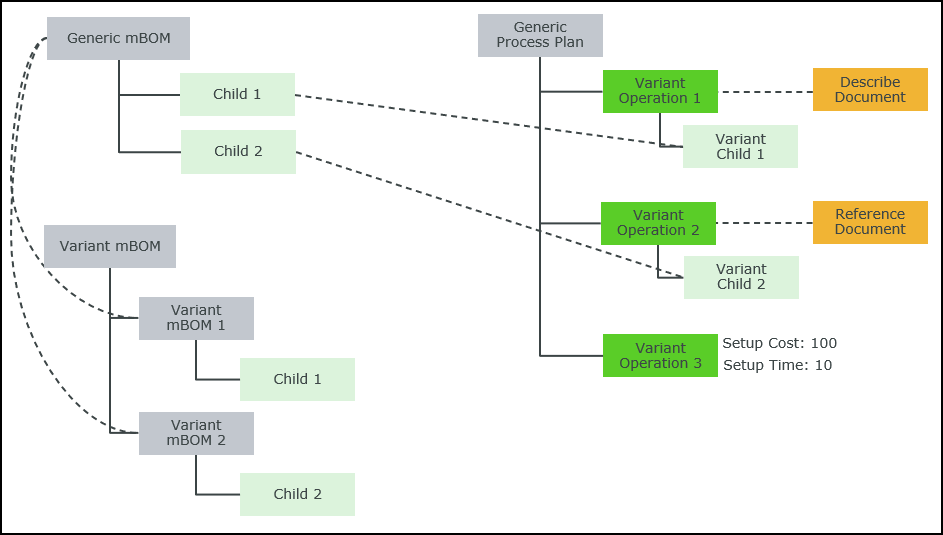

기존 일반 mBOM, 파생 mBOM 및 일반 공정 계획 구조
다음과 같은 일반 및 파생 mBOM 구조는 BOM 변환기에 있고 일반 공정 계획은 PPB에 있습니다.
• Generic mBOM은 구성 가능 모듈의 상위 부품입니다.
• Child 1 및 Child 2는 Generic mBOM에 할당됩니다.
• Variant mBOM 1 및 Variant mBOM 2는 구성 가능 모듈에서 파생된 파생으로, 할당으로 각각 Child 1 및 Child 2를 가지고 있습니다.
• Variant mBOM은 이러한 파생의 상위 부품입니다.
• Generic Process Plan은 구성 가능 모듈과 연관된 공정 계획입니다.
• Child 1는 유형 com.ptc.windchill.mpml.MPMDocumentDescribeLink의 Describe Document와 연관된 Operation 1에 할당됩니다.
• Child 2는 유형 com.ptc.windchill.mpml.MPMDocumentReferenceLink의 Reference Document와 연관된 Operation 2에 할당됩니다.
• Setup Cost 및 Setup Time은 Operation 3에 지정된 속성입니다.
규칙 파일 작성
{
"copyOverRules": [
{
"sourceType": "com.ptc.QualityOperation",
"targetType": "com.ptc.QualityOperation",
"excludedAttributes": "SetupTime",
"includedAssociations": [
"com.ptc.windchill.mpml.MPMDocumentDescribeLink"
]
}
]
}
"copyOverRules": [
{
"sourceType": "com.ptc.QualityOperation",
"targetType": "com.ptc.QualityOperation",
"excludedAttributes": "SetupTime",
"includedAssociations": [
"com.ptc.windchill.mpml.MPMDocumentDescribeLink"
]
}
]
}
• excludedAttributes 정의는 생성된 공정 계획으로 전달되면 안 되는 Setup Time을 지정합니다.
• includedAssociations 정의는 생성된 공정 계획으로 전달해야 하는 Describe Document만 지정합니다.
규칙 파일을 일반 공정 계획과 연관
1. Windchill/codebase/com/ptc/core/foundation/associativity에 있는 associativity.properties.xconf 파일에 액세스합니다.
2. 다음 등록 정보에 제공된 대로 규칙 파일의 문서 유형을 지정합니다.
<Property name="com.ptc.windchill.associativity.gdsRuleDocumentType"default="wt.doc.WTDocument" />
3. PPB에서 Generic Process Plan을 열고 문서 탭에서
'새로 삽입'을 클릭합니다.
'새로 삽입'을 클릭합니다.4. 새 문서 대화 상자의 유형 목록에서 문서를 선택한 다음 찾아보기를 클릭하여 작성한 규칙 파일을 선택합니다.
주어진 구조 및 규칙 파일을 사용하여 생성된 공정 계획 작성
1. Generic Process Plan의 경우 PPB의 트리 선택에서 관련 객체 열기 작업을 사용하여 Variant mBOM을 엽니다.
2. Variant mBOM을 선택하고 Generic Process Plan을 마우스 오른쪽 버튼으로 클릭한 다음 공정 계획 생성을 선택합니다.
3. 확인을 클릭합니다.

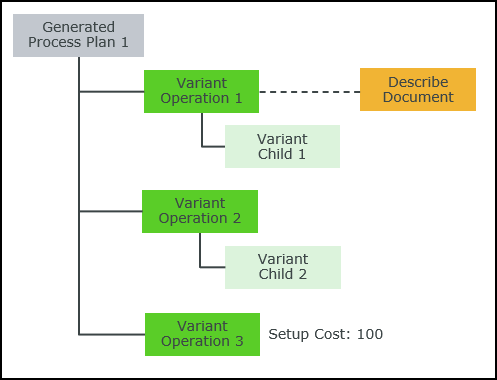

생성된 공정 계획
생성된 공정 계획이 규칙 파일을 기반으로 작성됩니다. Generated Process Plan 1은 PPB의 생성된 공정 계획 탭에 표시됩니다.
• Describe Document은 Variant Operation 1와 연관되어 있습니다.
• Setup Cost만 Variant Operation 3에 지정됩니다.
