생성된 공정 계획 구조

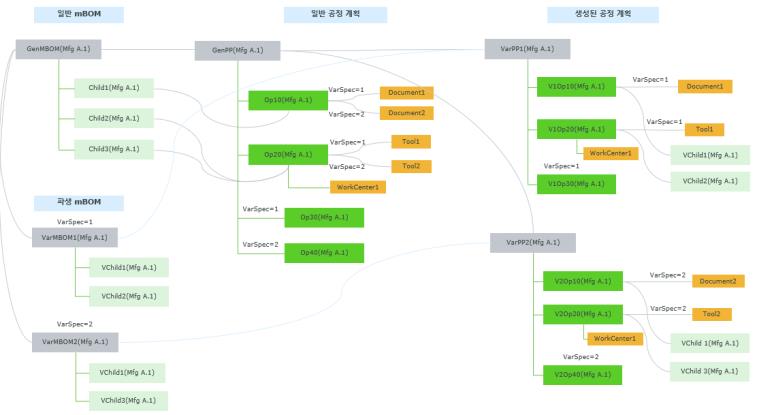

일반 mBOM GenMBOM은 일반 공정 계획 GenPP와 연관되어 있습니다. 일반 mBOM에는 각각 파생 사양 VarSpec=1 및 VarSpec=2를 갖는 두 개의 파생 mBOM, VarMBOM1과 VarMBOM2가 있습니다.
GenPP에서 작업 Op10 및 Op20은 생성된 공정 계획의 구조를 정의하는 데 사용되는 파생 사양을 통해 문서 및 도구와 연관됩니다. 작업, 연관, 할당, 속성은 파생 사양에 따라 일반 공정 계획 및 파생 mBOM에서 전달됩니다.
생성된 두 개의 공정 계획(VarPP1, VarPP2)이 각 파생 mBOM에 대해 하나씩 작성됩니다.
VarPP1(GenPP + VarMBOM1) 구조:
GenPP에서 전달된 객체:
• 작업에 대해 정의된 논리가 없기 때문에 Op10 및 Op20이 VarPP1에 전달됩니다.
• VarMBOM1와 연관된 파생 사양이 VarSpec=1이므로 Op30은 VarPP1로 전달됩니다.
• VarMBOM1와 연관된 파생 사양이 VarSpec=1이므로 Document1 및 Tool1는 VarPP1로 전달됩니다.
• 정의된 논리가 없기 때문에 작업 센터 WorkCenter1은 VarPP1로 전달됩니다.
VarMBOM1에서 전달된 객체:
• Child1은 GenPP에서 작업 Op10에 할당됩니다. 따라서 등가 mBOM 파생 VChild1이 VarPP1에서 작업 V1Op10에 할당됩니다.
• 마찬가지로 Child2의 등가 mBOM 파생인 VChild2은 작업 V1Op20에 할당됩니다.
VarPP2(GenPP + VarMBOM2) 구조:
GenPP에서 전달된 객체:
• 작업에 대해 정의된 논리가 없기 때문에 Op10 및 Op20이 VarPP2에 전달됩니다.
• VarMBOM2와 연관된 파생 사양이 VarSpec=2이므로 Op40은 VarPP2로 전달됩니다.
• VarMBOM2와 연관된 파생 사양이 VarSpec=2이므로 Document2 및 Tool2는 VarPP2로 전달됩니다.
• 정의된 논리가 없기 때문에 작업 센터 WorkCenter1은 VarPP2로 전달됩니다.
VarMBOM2에서 전달된 객체:
• Child1은 GenPP에서 작업 Op10에 할당됩니다. 따라서 등가 mBOM 파생 VChild1이 VarPP2에서 작업 V2Op10에 할당됩니다.
• 마찬가지로 Child3의 등가 mBOM 파생인 VChild3은 작업 V2Op20에 할당됩니다.
