문서 탭

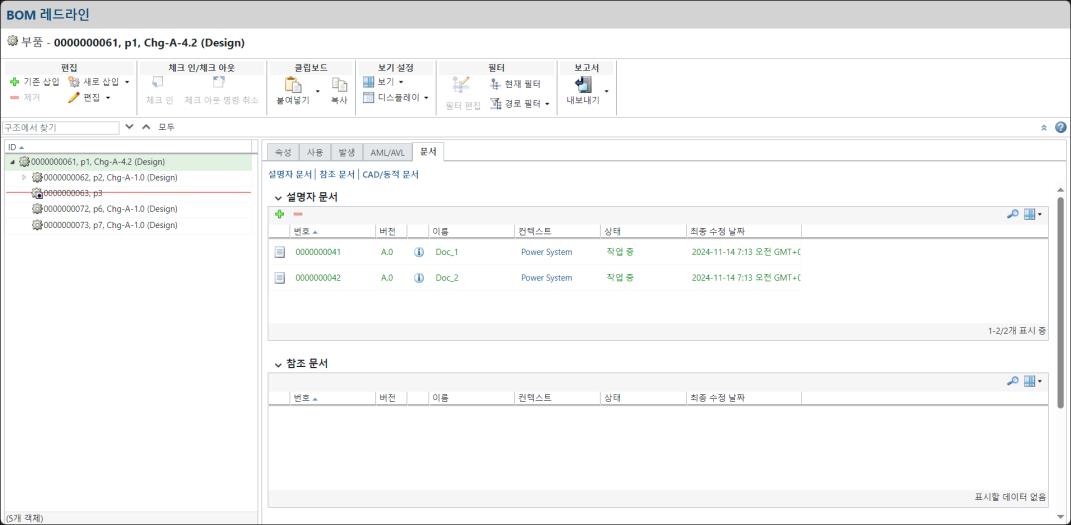

레드라인을 열 때 레드라인 구조 창에서 문서 탭을 볼 수 있습니다. 문서 탭은 BOM 레드라인 부품에 대해 표시되며, 이는 BOM 레드라인이 있는 선택된 하위 부품에 대한 루트 부품입니다.
문서 탭에서는 부품과 연관된 문서만 볼 수 있습니다. 다음 유형의 문서 연관 테이블이 표시될 수 있습니다.
• 설명자 문서 - 선택한 부품에 대한 버전별 문서 보기를 표시합니다. 필요에 따라 문서를 추가하거나 제거할 수 있습니다.
• 참조 문서 - 선택한 부품에 대한 기본 정보가 포함된 관련 문서의 읽기 전용 보기를 표시합니다.
• CAD/동적 문서 - 선택한 부품에 대한 CAD 어셈블리 구조의 요소를 나타내는 문서의 읽기 전용 보기를 표시합니다.
 |
참조 문서 및 CAD/동적 문서에 대한 문서 연관 테이블에서 엔트리 추가 또는 삭제와 같은 작업을 수행할 수 없습니다.
|
다음 테이블과 섹션에서는 레드라인의 설명자 문서에 대해 설명합니다.
Windchill의 설명자 문서는 부품이 개정된 후에도 Windchill 부품 구조에서 변경되지 않고 유지되는 문서 유형입니다.
문서 탭은 레드라인을 선택하면 문서의 이름, 번호, 버전, 컨텍스트, 상태 및 최종 수정 날짜와 같은 정보를 제공합니다. 이 테이블을 사용하여 다음 작업을 수행합니다.
• 연관된 문서의 속성 정보를 봅니다.
• BOM 레드라인 또는 BOM 레드라인이 있는 선택한 하위 부품에 기존 또는 새 설명자 문서를 추가합니다.
• BOM 레드라인 또는 BOM 레드라인이 있는 선택한 하위 부품에서 설명자 문서를 제거합니다.
다음 테이블에서는 문서 탭에서 설명자 문서에 대해 수행할 수 있는 작업을 설명합니다.
작업 | 아이콘 | 설명 | ||
|---|---|---|---|---|
기존 삽입 |  | 기존 문서를 BOM 레드라인 부품 및 BOM 레드라인이 있는 선택된 하위 부품에 연관시킵니다. 자세한 내용은 문서 삽입을 참조하십시오. | ||
선택 항목 제거 |  | BOM 레드라인 부품 또는 BOM 레드라인이 있는 선택한 하위 부품에서 선택한 설명자 문서를 제거합니다.
|
속성 설명
다음 테이블에서는 문서 탭의 기본 테이블 보기에 표시되는 문서 속성에 대해 설명합니다.
속성 | 설명 | ||
|---|---|---|---|
변경 내용 표시기 | 기본 객체와 비교할 때의 변경 유형입니다. 변경 내용 표시기 열은 기본적으로 사용할 수 없습니다.
| ||
번호 | 문서의 고유한 숫자 식별자입니다. | ||
버전 | 문서의 개정 및 이터레이션입니다. | ||
이름 | 문서의 텍스트 식별자입니다. | ||
컨텍스트 | 제품, 라이브러리 또는 프로젝트와 같이 객체가 저장되어 있는 컨텍스트입니다. | ||
최종 수정 날짜 | 객체를 마지막으로 체크 인한 날짜와 시간입니다. |
제거, 되돌리기 및 바꾸기 작업의 사용 사례
이 항목에서는 레드라인 구조 트리 내에서 설명자 문서와 연관된 부품의 제거, 되돌리기 및 바꾸기 작업과 이러한 문서의 제거와 같은 작업에 대해 설명합니다.
조직에 하위 부품이 있는 상위 레드라인 Part, Chg-A-1.1에 대한 다음 레드라인 구조 트리를 고려하십시오.
• Part, Chg-A-1.1
◦ Part1
◦ Part2, Chg-A-2.1(Doc_1 문서와 연관됨)
◦ Part3
◦ Part4, Chg-A-2.5(Doc_3 문서와 연관됨)
◦ Part5, Chg-A-2.8
하위 부품 Part2, Chg-A-2.1, Part4, Chg-A-2.5 및 Part5, Chg-A-2.8도 레드라인입니다. 하위 부품 Part2 및 Part4는 각각 Doc_1 및 Doc_3 설명자 문서와 연관됩니다.
작업 제거
이 사용 사례에서는 문서 또는 문서와 연관된 부품을 제거할 때 발생하는 레드라인 변경 사항에 대해 설명합니다.
• 레드라인 구조 트리에서 하위 부품 Part2, Chg-A-2.1을 제거하면 연관된 Doc_1 문서도 제거됩니다. 이 경우 이러한 레드라인 컨텍스트에 대해서는 문서 탭이 표시되지 않습니다.
| | Part2, Chg-A-2.1 레드라인을 열면 문서 탭과 그 안의 Doc_1 문서는 계속 표시됩니다. |
• Part4, Chg-A-2.5에서 연관된 문서 Doc_3을 제거하면 Doc_3 문서가 제거됩니다. 부품이 레드라인이기 때문에 문서 탭은 계속 표시됩니다.
되돌리기 작업
되돌리기 작업은 문서와 관련된 변경 사항을 되돌리지 않습니다.
부품 용도, 속성 및 발생을 수정하고 하위 부품에 Doc_5 문서를 추가하는 등 하위 부품 Part5, Chg-A-2.8을 변경하고 되돌리기 작업을 수행할 경우 다음을 확인할 수 있습니다.
• 부품 사용, 속성 및 발생에 대한 변경 사항이 원래 상태로 복원됩니다.
• 변경 내용이 되돌려지지 않기 때문에 문서 탭에 Doc_5가 계속 표시됩니다.
레드라인 구조 트리에서 결과 시각적 강조 표시 Part5, Chg-A-2.8은 빨간색으로 유지됩니다. 문서 테이블에서 Doc_5는 되돌려지지 않으므로 Doc_5는 되돌리기 작업 후에도 녹색을 유지합니다.
바꾸기 작업
(Doc_3 문서와 연관된) Part4, Chg-A-2.5를 (Doc_11 문서와 연관된) Part 8, Chg-A-2.7로 바꾸면 다음과 같은 결과를 볼 수 있습니다.
• 레드라인 구조 트리에서 부품 사용, 속성, 발생 및 연관된 문서가 Part 8, Chg-A-2.7의 해당 문서로 대체됩니다.
• 바꾸기 작업 후 문서 테이블에 Doc_11 문서가 표시됩니다.
(Doc_3 문서와 연관된) Part4, Chg-A-2.5를 마스터 부품인 Part 9로 바꾸면 다음과 같은 결과를 볼 수 있습니다.
• 레드라인 구조 트리에서 부품 사용, 속성, 발생 및 문서가 Part 9의 해당 문서로 대체됩니다.
• 교체 부품이 마스터 부품이므로 바꾸기 작업 후에는 교체된 부품에 대해 문서 탭이 표시되지 않습니다.
