Concetto di progettazione multicorpo
Un corpo è un oggetto del contenitore per la geometria. È possibile creare parti che contengono uno o più corpi geometrici. Ogni corpo può essere gestito singolarmente e può avere caratteristiche diverse.
L'utilizzo di corpi in CAD offre i vantaggi descritti di seguito.
• È possibile aggiungere o rimuovere facilmente materiale in una singola parte finita.
• È possibile progettare insieme parti la cui geometria è strettamente accoppiata.
• È possibile rappresentare diversi materiali utilizzati in una singola parte.
Quando il modello rappresenta una sola parte nella distinta base di progettazione, è possibile correlare il documento CAD del modello multicorpo a una parte. Tuttavia, se il modello rappresenta più parti, si consiglia di utilizzare la metodologia del modello principale. Quando si utilizza l'approccio del modello principale, si inizia la progettazione come un singolo modello, ma in seguito si salva ogni parte come modello distinto. Di conseguenza, si stabilisce una relazione uno-a-uno tra i documenti CAD e le parti.

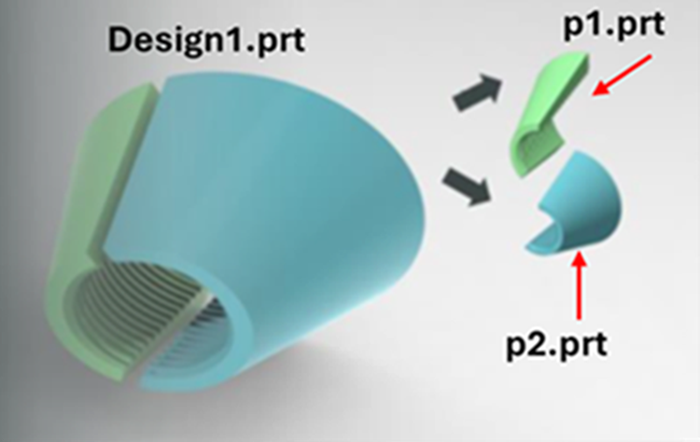

Si consideri innanzitutto un esempio in cui è possibile utilizzare le funzionalità di progettazione multicorpo ottenendo un singolo modello multicorpo.
In questo esempio le due metà sono progettate insieme in quanto contengono un filo comune. Dopo averlo progettato insieme, il modello viene diviso a metà. La distinta base di progettazione contiene le due metà separate e ogni metà ha il proprio numero di parte, p1.prt e p2.prt.

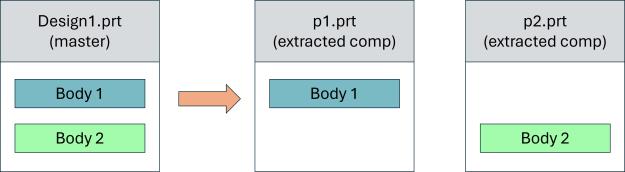

Utilizzando la tecnica del modello principale descritta nel diagramma precedente, si inizia con un modello CAD multicorpo memorizzato in un singolo documento CAD. Viene tuttavia salvato come due documenti CAD distinti ma correlati. Ogni documento CAD è associato a una parte diversa utilizzata in una distinta base di progettazione con un'associazione proprietario. In questo caso, Design1.prt (parte principale) non è associato a una parte Windchill, come un generico di family table. Viene invece utilizzato solo per costruire o guidare le singole metà della calotta, mentre p1.prt e p2.prt vengono assemblati nell'assieme della distinta base di progettazione.
In un altro metodo, la distinta base di progettazione contiene un solo numero di parte perché il progetto della calotta è un assieme inseparabile. In tali scenari, non è necessario salvare i corpi nei rispettivi modelli. Nello stesso esempio della calotta precedente, se la fabbricazione viene appaltata e non è possibile ordinare ciascuna delle metà separatamente, la parte del progetto viene correlata alla singola parte nella distinta base di progettazione utilizzando questo metodo.
In sintesi, nella progettazione multicorpo la progettazione inizia come modello singolo, ma in un secondo momento potrebbe essere necessario salvare ciascun corpo come modello distinto per ottenere una relazione uno-a-uno tra i documenti CAD e le parti.
 | Le parti multicorpo non devono sostituire l'utilizzo degli assiemi in quanto sono costituite da più corpi solidi che non sono configurati dinamicamente. |
Come regola generale, una parte (multicorpo o meno) deve rappresentare un numero di parte in una distinta base di progettazione.
