Apri da Windchill (NX)
In questa sezione si descrive l'azione Apri da Windchill disponibile in NX.

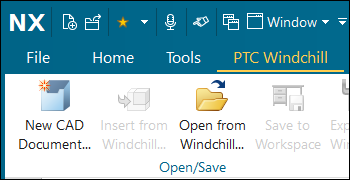

In NX, Apri da Windchill è disponibile nella scheda PTC Windchill.
L'azione Apri da Windchill consente di accedere al workspace attivo di un server Windchill registrato per aprire documenti CAD archiviati in Windchill. Vengono raccolti anche altri oggetti necessari per l'apertura del documento CAD selezionato. Per ulteriori informazioni, vedere Apertura di oggetti in un'applicazione CAD. Questa azione consente innanzitutto di aprire il workspace attivo sul server registrato, ma è anche possibile passare al commonspace per aprire i documenti CAD di altri contesti.
Per aprire assiemi di grandi dimensioni in NX da Windchill, è consigliabile utilizzare Apri da Windchill invece di > .

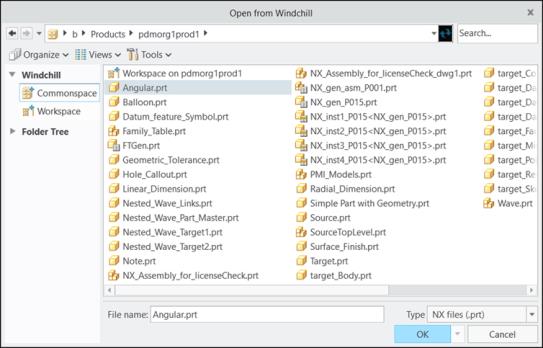

Quando si fa clic su Apri da Windchill, è possibile cercare il file da aprire in NX.
Selezionare il file oppure digitare il nome del file da aprire nella casella Nome file: per recuperare il file direttamente dal commonspace. È anche possibile utilizzare l'utilità Cerca... per cercare i documenti CAD in base al nome parziale o utilizzando il carattere jolly (*). Se il file dispone di una rappresentazione visualizzabile (miniatura) generata nel sistema, è possibile visualizzare l'anteprima dei file impostando la visualizzazione sull'opzione delle miniature.
 | Le opzioni di caricamento assieme NX vengono applicate quando si utilizza Apri da Windchill. Se non è impostata alcuna opzione di caricamento assieme, all'apertura dell'assieme da un commonspace Windchill vengono applicate le opzioni di caricamento assieme di default. Per ulteriori informazioni, vedere Opzioni di caricamento assieme (NX). |
Per personalizzare la vista della finestra Apri da Windchill, è possibile utilizzare i menu riportati di seguito.
• Viste

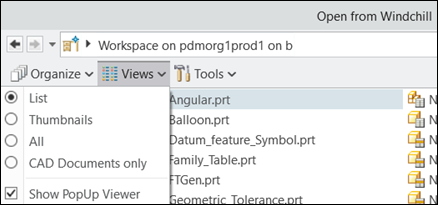

Nel menu Viste, è possibile selezionare i tipi di vista Elenco, Miniature, Tutte o Solo documenti CAD, come mostrato:
• Strumenti

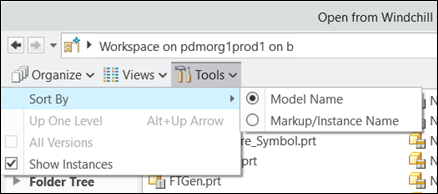

Nel menu Strumenti è possibile stabilire se mostrare o meno l'istanza accanto a tutti gli oggetti e definire il criterio di ordinamento (nome di modello o nome di markup/istanza) come mostrato:
Per ulteriori informazioni, vedere Best practice: apertura di dati CAD NX da Windchill.
| | Se non vi è alcun server principale né alcun workspace attivo principale, l'opzione Apri da Windchill sembra essere disponibile; tuttavia, compare un messaggio di avvertenza a indicare che non è possibile aprire un file in Windchill. |
