La structure d'article dynamique d'un article Windchill affiche la représentation par défaut d'un document CAO associé à un propriétaire. Toutefois, si l'article Windchill est associé à un ou plusieurs documents CAO et que la représentation utilisée dans la structure CAO est un document CAO associé à une image ou à une image collaborative, la structure d'article dynamique peut ne pas s'afficher correctement.

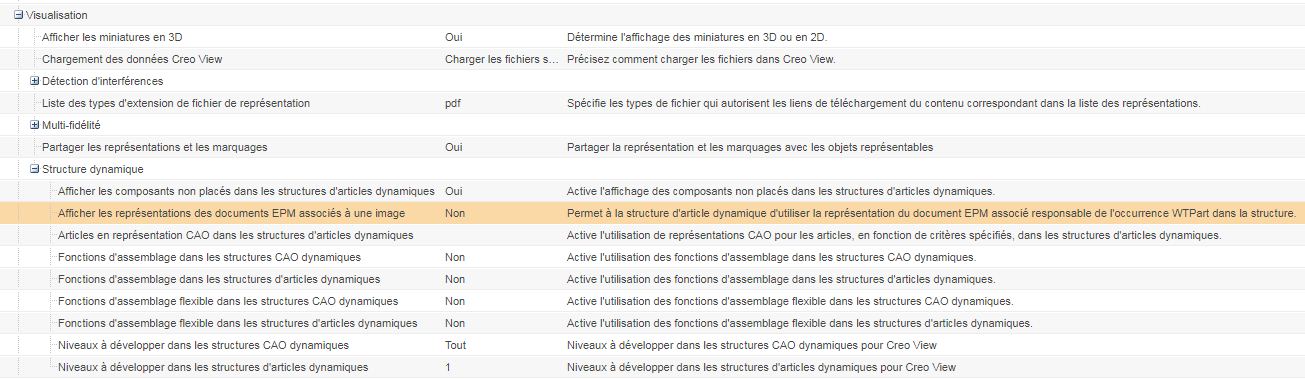

Pour que ces représentations de documents CAO associés à une image ou à une image collaborative s'affichent correctement dans la structure d'article dynamique pour Creo View ou dans l'onglet Visualisation, activez la préférence Afficher les représentations des documents EPM associés à une image en la définissant sur Oui comme indiqué ci-dessous.

Visualisation > Structure dynamique > Afficher les représentations des documents EPM associés à une image définie sur Oui

Une fois la préférence activée, le système peut lire les informations du lien d'occurrence dans la structure d'article et identifier le document CAO associé à une image ou à une image collaborative utilisé dans la structure. Ces informations permettent d'afficher les bonnes représentations dans Creo View ou dans l'onglet Visualisation du Navigateur de structure produit.

Si une structure d'article est générée avec un enfant à partir d'un assemblage de document CAO associé à une image ou à une image collaborative avec des enfants, dans ce cas, pour cette occurrence dans la structure d'article, la représentation associée à une image ou à une image collaborative est utilisée afin de déterminer les enfants et leur position pour ce noeud dans la structure. Les enfants sont alors comparés à ceux de la structure de l'article pour identifier les paires correspondantes et poursuivre le chargement à partir de la structure de l'article. S'il existe des incohérences au niveau des enfants, la géométrie et la structure de la représentation associée à une image ou associée à une image collaborative sont alors utilisées à la place de la structure de l'article. Par conséquent, la géométrie est formée à partir du document CAO, mais conserve le contexte de configuration et les fonctionnalités de sélection croisée de la structure d'article.

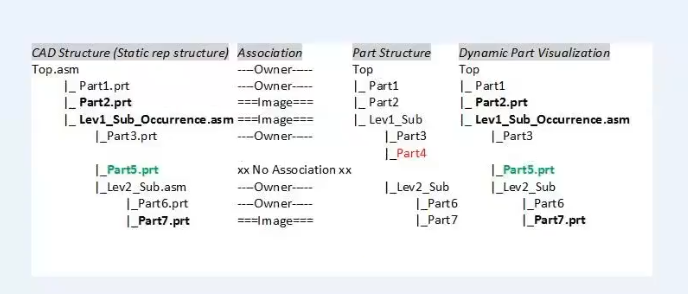

Dans l'exemple suivant, bien que l'assemblage de structure d'article contienne l'article Part4, il n'est pas affiché dans la structure d'article dynamique, car il n'est pas inclus dans la structure CAO.
