Ficha Documentos

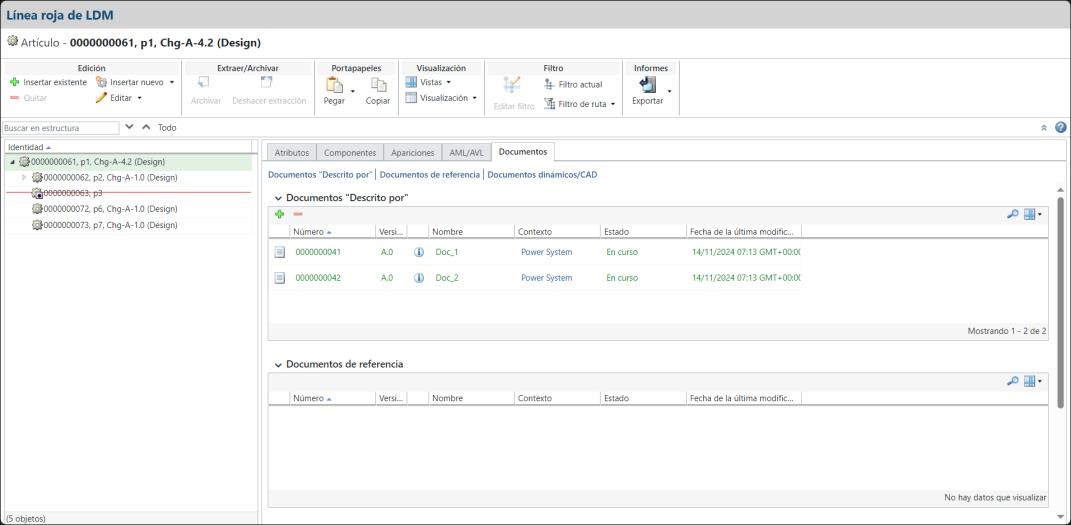

Cuando se abre la línea roja, se puede ver la ficha Documentos en el panel de estructura de línea roja. La ficha Documentos está visible para el artículo de la línea roja de LDM, que es un artículo raíz, y para el artículo hijo seleccionado que tiene una línea roja de LDM.
En la ficha Documentos, solo se pueden ver los documentos asociados a un artículo. Se muestran los siguientes tipos de tablas de asociaciones de documentos:
• Documentos "Descrito por": permite visualizar vistas específicas de versión de documentos del artículo seleccionado. Se puede añadir o quitar un documento según sea necesario.
• Documentos de referencia: permite mostrar la vista de solo lectura de los documentos relacionados que contienen información esencial del artículo seleccionado.
• Documentos dinámicos/CAD: permite mostrar la vista de solo lectura de los documentos que representan elementos de una estructura de conjunto CAD del artículo seleccionado.
 |
No se pueden realizar acciones como añadir o borrar entradas de las tablas de asociación de documentos para Documentos de referencia y Documentos dinámicos/CAD.
|
En la tabla y las secciones siguientes se describen los Documentos "Descrito por" de la línea roja
Documentos "Descrito por" en Windchill es un tipo de documento que permanece sin cambios en la estructura de artículos de Windchill, incluso después de revisar el artículo.
La ficha Documentos proporciona información como el nombre, el número, la versión, el contexto, el estado y la fecha de la última modificación de un documento cuando se selecciona una línea roja. Utilice esta tabla para realizar las siguientes acciones:
• Consulte la información de atributos del documento asociado.
• Añada Documentos "Descrito por" nuevos o existentes a una línea roja de LDM o al artículo hijo seleccionado que tiene una línea roja de LDM.
• Quite Documentos "Descrito por" de una línea roja de LDM o del artículo hijo seleccionado que tiene una línea roja de LDM.
En la tabla siguiente se describen las acciones que se pueden realizar en la ficha Documentos para Documentos "Descrito por".
Acción | Icono | Descripción | ||
|---|---|---|---|---|
Insertar existente |  | Permite asociar un documento existente con el artículo de línea roja de LDM y con el artículo hijo seleccionado que tiene una línea roja de LDM. Para obtener más información, consulte Inserción de documentos. | ||
Quitar selección |  | Permite quitar los Documentos "Descrito por" seleccionados del artículo de línea roja de LDM o del artículo hijo seleccionado que tiene una línea roja de LDM.
|
Descripción de atributos
En la siguiente tabla se describen los atributos del documento mostrados en la vista en tabla por defecto en la ficha Documentos:
Atributo | Descripción | ||
|---|---|---|---|
Indicador de cambio | Tipo de cambio al comparar con el objeto base. La columna Indicador de cambio no está disponible de fábrica.
| ||
Número | Identificador numérico exclusivo del documento. | ||
Versión | La revisión e iteración del documento. | ||
Nombre | Identificador de texto del documento. | ||
Contexto | El contexto en el que se almacena el objeto, como Producto, Biblioteca o Proyecto. | ||
Fecha de la última modificación | Fecha y hora en que se ha archivado por última vez el objeto. |
Caso de uso de las acciones Quitar, Revertir y Reemplazar
En este tema se explican acciones como quitar, revertir y reemplazar artículos asociados con Documentos "Descrito por" y quitar estos documentos en un árbol de estructuras de línea roja.
Considere el siguiente árbol de estructuras de línea roja para una línea roja padre Part, Chg-A-1.1 con artículos hijo en la organización:
• Part, Chg-A-1.1
◦ Part1
◦ Part2, Chg-A-2.1 (asociado a un documento Doc_1)
◦ Part3
◦ Part4, Chg-A-2.5 (asociado a un documento Doc_3)
◦ Part5, Chg-A-2.8
Los artículos hijo Part2, Chg-A-2.1, Part4, Chg-A-2.5 y Part5, Chg-A-2.8 también son líneas rojas. Los artículos hijo Part2 y Part4 están asociados con los valores Doc_1 y Doc_3 de Documentos "Descrito por", respectivamente.
Acción Quitar
En este caso de uso se explican los cambios de línea roja cuando se quita un documento o un artículo asociado a un documento.
• Cuando se quita el artículo hijo Part2, Chg-A-2.1 del árbol de estructura de línea roja, también se quita el documento asociado Doc_1. En este caso, la ficha Documentos no está visible para este contexto de línea roja.
| | Si se abre la línea roja Part2, Chg-A-2.1, se puede seguir observando la ficha Documentos y el documento Doc_1 que contiene. |
• Cuando se quita el documento asociado Doc_3 de Part4, Chg-A-2.5, se quita el documento Doc_3. La ficha Documentos sigue visible porque el artículo es una línea roja.
Acción Revertir
La acción Revertir no revierte los cambios relacionados con los documentos.
Si se realizan algunos cambios en el artículo hijo Part5, Chg-A-2.8, como la modificación de usos del artículo, los atributos y las apariciones, se añade el documento Doc_5 al artículo hijo y se realiza la acción Revertir, se puede observar lo siguiente:
• Los cambios en los usos del artículo, los atributos y las apariciones se restauran a su estado original.
• La ficha Documentos sigue mostrando Doc_5 porque los cambios no se revierten.
El realzado visual resultante Part5, Chg-A-2.8 en el árbol de estructura de línea roja permanece en rojo. En la tabla Documentos, Doc_5 permanece en verde incluso después de la acción Revertir porque Doc_5 no se revierte.
Acción Reemplazar
Si se reemplaza Part4, Chg-A-2.5 (asociado con el documento Doc_3) por Part 8, Chg-A-2.7 (asociado con el documento Doc_11), se puede observar lo siguiente:
• En el árbol de estructura de línea roja, los usos del artículo, los atributos, las apariciones y el documento asociado se reemplazan por los de Part 8, Chg-A-2.7.
• Después de la acción Reemplazar, en la tabla Documentos se muestra Doc_11.
Si se reemplaza Part4, Chg-A-2.5 (asociado con Doc_3) con Part 9, que es un artículo maestro, se puede observar lo siguiente:
• En el árbol de estructura de línea roja, los usos del artículo, los atributos, las apariciones y los documentos se reemplazan por los de Part 9.
• Después de la acción Reemplazar, la ficha Documentos no está visible para el artículo reemplazado porque el artículo reemplazado es un artículo maestro.
