Creo View WebGL Viewer 設定
您可以在從 Visualization 標籤啟動的偏好設定對話方塊中設定 Creo View WebGL Viewer 偏好設定。管理員可以使用 wvs.properties 檔案配置內容。根據初始 wvs.properties 組態套用預設檢視器偏好設定。
使用對話方塊設定偏好設定

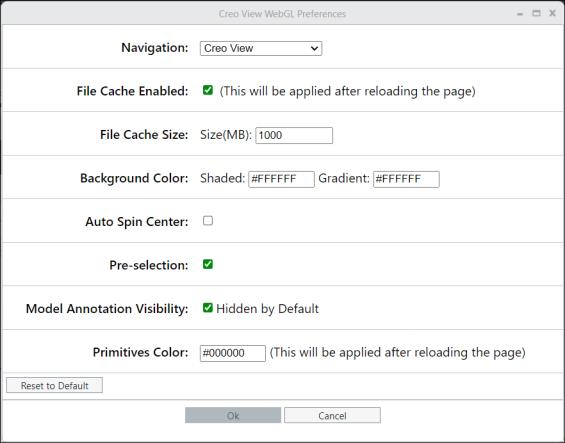

欲開啟偏好設定對話方塊，請導覽至 Visualization 標籤，然後按下鍵盤上的 Shift+P。隨即出現如下所示的 Creo View WebGL 偏好設定對話方塊：
屬性 | 值 | ||
|---|---|---|---|
Navigation | 從偏好設定對話方塊的下拉選單中選取任何 Navigation 模式。下列導覽模式可供使用。 • Creo View • Creo • CATIA V5 相容物 • 探索 | ||
File Cache Enabled | WebGL Viewer 支援在瀏覽器中本機快取零件幾何，以在後續載入中更快載入模型。依預設會選取 File Cache Enabled 偏好設定。 | ||
File Cache Size | File Cache Size 偏好設定可定義檔案快取的最大大小限制。當快取大小超過此設定限制時，會首先將長時間未被存取的檔案從快取中移除。依預設，檔案快取大小會設定為 1 Gb (1000 Mb)。
| ||
Background Color | 您可以為 Shaded 與 Gradient 設定十六進位值，來變更 Visualization 標籤中的背景顏色。 Shaded 顏色可用於主要背景顏色，Gradient 可用來透過設定背景底部的顏色來實現漸層。若要實現單色背景，必須將這兩個值設定為相同的顏色。 | ||
Auto Spin Center | Auto Spin Center 核取方塊用來設定，當旋轉零件幾何時，旋轉中心是 WebGL 面板的中心。如果選取此核取方塊，當旋轉零件幾何時，旋轉中心是您在 WebGL 面板中按一下所在的滑鼠位置。
| ||
Pre-selection | Pre-selection 核取方塊預設為選取，這表示當您將游標移到 Visualization 標籤中的零件幾何上時，它會反白顯示。 | ||
Model Annotation Visibility | 模型註釋預設為隱藏。您可以清除 Model Annotation Visibility 核取方塊來啟用模型註釋。 | ||
Primitives Color | 您可以藉由設定十六進位值，來設定 WebGL 的原始元素顏色。預設值為 #FF0000。變更 WebGL 的原始元素顏色值會反映出 CAD 幾何的新原始元素顏色，此情況下的顏色在重新整理頁面之後不會由 CAD 工具設定。 |
重設偏好設定
透過選取 Creo View WebGL Preferences 對話方塊中的 Reset to Default 按鈕可將現有偏好設定重設為目前 Windchill 預設。這會將偏好設定值重設為 WVS 預設值或使用 wvs.properties 檔案中 WVS 內容定義的值。
