值
|
描述
|
---|---|
Null
|
預設值。區域會放置在線的右側。
|
Left
|
區域會放置在線的左側。
|
Right
|
區域會放置在線的右側。
|
值
|
描述
|
||
---|---|---|---|
1
|

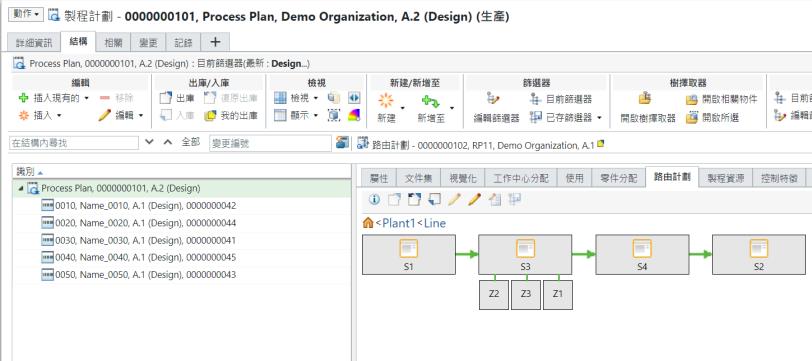

預設值。區域會放置在工作站的第一層上。例如,區域 Z1、Z2與 Z3 會顯示在工作站 S3 的第一層上。 |
||
2
|

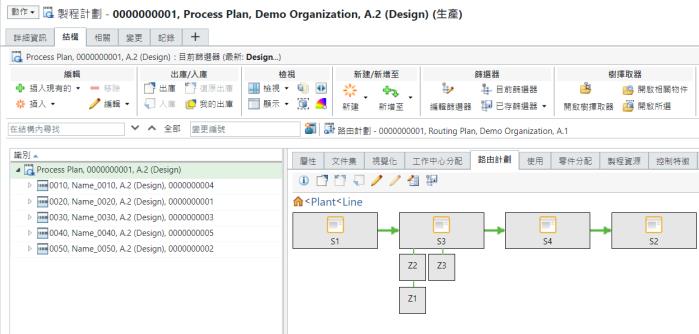

區域會放置在工作站的第二層上。例如,區域 Z1 會顯示在工作站 S3 的第二層上。
|
|
依預設,您可以在層級中新增三個區域。此外,系統預設允許新增兩個層級。但是,您可以配置層級設定,以新增第三層級。這表示您可以在工作站的每一側新增最多九個區域。如需詳細資訊,請參閱在路由計劃標籤中新增區域。
|

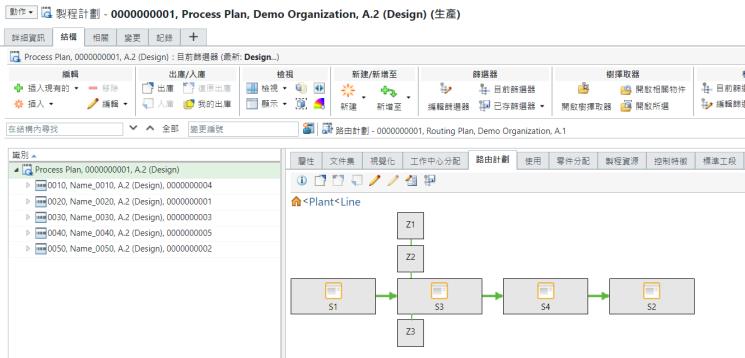

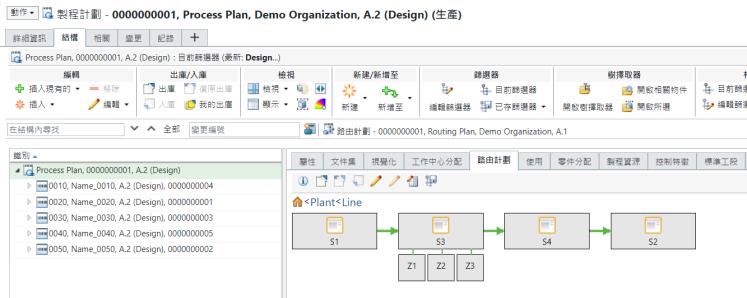

側面屬性的值 | 階層屬性的值 | 位置描述 | ||
---|---|---|---|---|
Null | 1 | |||
Left | 1 | |||
Right | 1 | |||
Right | 2 | |||
Left | 2 |
請考慮以下結構: 在以下情況下,沒有區域存在於左側的階層 1 中。針對區域 S1,當您將「側面」屬性的值設定為與 Left 相同,並將「階層」屬性的值設定為與 2 相同之後,系統會在第一層顯示區域 Z1,因為第一層上不存在任何區域。 當您將區域 Z2 的「階層」屬性值設定為 1 並將 Z1 的該屬性值設定為 2 時,會顯示下列結構。 |
