變更類型的目前值與舊值

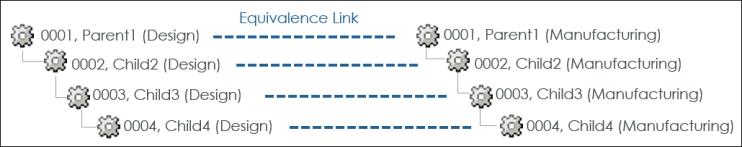

「上游變更」「產生的下游變更」面板中的表格顯示更新的零件詳細資訊,內含變更類型的目前值與舊值。下表說明各類型變更目前值與舊值的範例。以下面的結構為例:
變更類型
目前值
舊值
新增的零件
從父節點到已新增零件的路徑,並使用縱線字元 (|) 作為分隔符號。例如,如果在所提供範例的 Child2 下新增 Child5 (0005),則顯示的路徑為 0001|0002|0005。
空白。
關聯差異
已新增文件連結的格式為:文件 - 編號, 名稱。例如,文件 - 000000401, Doc, A.1。
已更新文件連結的格式為:文件 - 編號, 名稱。例如,文件 - 000000401, Doc, B.1。
若文件連結已移除則為空白。
已移除文件連結的格式為:文件 - 編號, 名稱。例如,文件 - 000000401, Doc, B.1。
已更新文件連結的格式為:文件 - 編號, 名稱。例如,文件 - 000000401, Doc, A.1。
若文件連結已新增則為空白。
控制特徵
具有以下格式之新增的控制特徵:控制特徵 - 編號,名稱。例如,控制特徵 - 000306, CC1。
若已移除某一控制特徵,則上述格式為空白。
具有以下格式之移除的控制特徵:控制特徵 - 編號,名稱。例如,控制特徵 - 000413, CC7。
若已新增某一控制特徵,則上述格式為空白。
生失效
以下列格式顯示零件的更新生失效值:類型: | 前後關聯: | 判定器: | 範圍:。例如,針對 Child3 的日期生失效變更,目前值顯示為:類型: 日期| 前後關聯: 0003| 判定器: 確切| 範圍 3/12/2019 - 3/19/2019。
以下列格式顯示零件的先前生失效值:類型: | 前後關聯: | 判定器: | 範圍:。例如,針對 Child3 的日期生失效變更,舊值顯示為:類型: 日期| 前後關聯: 0003| 判定器: 確切| 範圍 2/18/2019 - 2/25/2019。
彈性表示
從保存彈性特徵之父節點到具有已更新彈性表示之子零件的路徑,並使用縱線字元 (|) 作為分隔符號。例如,在所提供範例中,如果更新 Child3,而 Parent1 保存彈性表示特徵,則顯示的路徑為 0001|0002|0003。
如果移除彈性表示,則為空白。
從保存彈性特徵之父節點到具有已更新彈性表示之子零件的路徑,並使用縱線字元 (|) 作為分隔符號。例如,在所提供範例中,如果更新 Child3,而 Parent1 保存彈性表示特徵,則顯示的路徑為 0001|0002|0003。
如果新增彈性表示,則為空白。
出現位置運算式
指派給零件之出現位置運算式的更新值。例如,(BLUE)。
指派給零件之出現位置運算式的舊值。例如,(RED)。
超出方位
零件的已更新 X、Y 與 Z 座標值,以及 X、Y 與 Z 軸值。例如,1.0m 2.0m 3.0m 6.0r 7.0r 8.0r。
零件的先前的 X、Y 與 Z 座標值,以及 X、Y 與 Z 軸值。例如,0.0m 2.0m 1.0m 5.0r 0.0r 0.0r。
零件屬性
零件的更新屬性值。例如,來源 = 製造。
零件的先前屬性值。例如,來源 = 購買。
數量
更新的數量值。例如,2.0。
先前的數量值。例如,1.0。
移除的零件
空白。
從父節點到已移除零件的路徑,並使用縱線字元 (|) 作為分隔符號。例如,如果移除所提供範例中的 Child3,則顯示的路徑為 0001|0002|0003。
取代的零件
從父節點到已取代零件的路徑,並使用縱線字元 (|) 作為分隔符號。例如,如果將所提供範例中的 Child3 取代為 Child6 (0006),則顯示的路徑為 0001|0002|0006。
從父節點到先前零件的路徑,並使用縱線字元 (|) 作為分隔符號。例如,如果將所提供範例中的 Child3 取代為 Child6 (0006),則顯示的路徑為 0001|0002|0003。
使用關係屬性
使用關係屬性的更新值。例如,尋找碼 = 10。
使用關係屬性的先前值。例如,尋找碼 = 40。
使用運算式
指派給零件之使用運算式的更新值。例如,(BLUE)。
指派給零件之使用運算式的舊值。例如,(RED)。
