在製程計劃瀏覽器中開啟路由計劃
使用
「在製程計劃瀏覽器中開啟」動作可在「製程計劃瀏覽器」(PPB) 中路由計劃的前後關聯中開啟製程計劃。可從下列位置找到此動作:
• BOM 轉換器「製程計劃」標籤中的「路由計劃」表。
• 「資料夾瀏覽器」頁
• 搜尋結果頁
• 路由計劃的資訊頁
• 變更任務的「產生物件」表
在您建立變更任務之後,
「在製程計劃瀏覽器中開啟」也會顯示在
「產生物件」表中。
請考慮以下使用案例︰
1. 製程計劃 ProcessPlan5 與零件 Engine 相關聯。
2. 將路由計劃
RoutingPlan7 與
ProcessPlan5 相關聯。如需詳細資訊,請參閱
插入新路由計劃。
3. 有關製程計劃與路由計劃的資訊可在 BOM 轉換器的
「製程計劃」標籤中找到。
「在製程計劃瀏覽器中開啟」動作可在
「製程計劃」標籤的
「製程計劃」表中找到。如需詳細資訊,請參閱
製程計劃標籤。
4. 在 BOM 轉換器「製程計劃」標籤的「路由計劃」表中,選取路由計劃 RoutingPlan7。
5. 按一下
「在製程計劃瀏覽器中開啟」。系統會在
RoutingPlan7 的前後關聯中開啟
ProcessPlan5。
6. 瀏覽至「結構」標籤。「路由計劃」標籤現在會顯示在 PPB 中。
| 只有當您在路由計劃的前後關聯中開啟製程計劃時,「路由計劃」標籤才會顯示在 PPB 中。 |

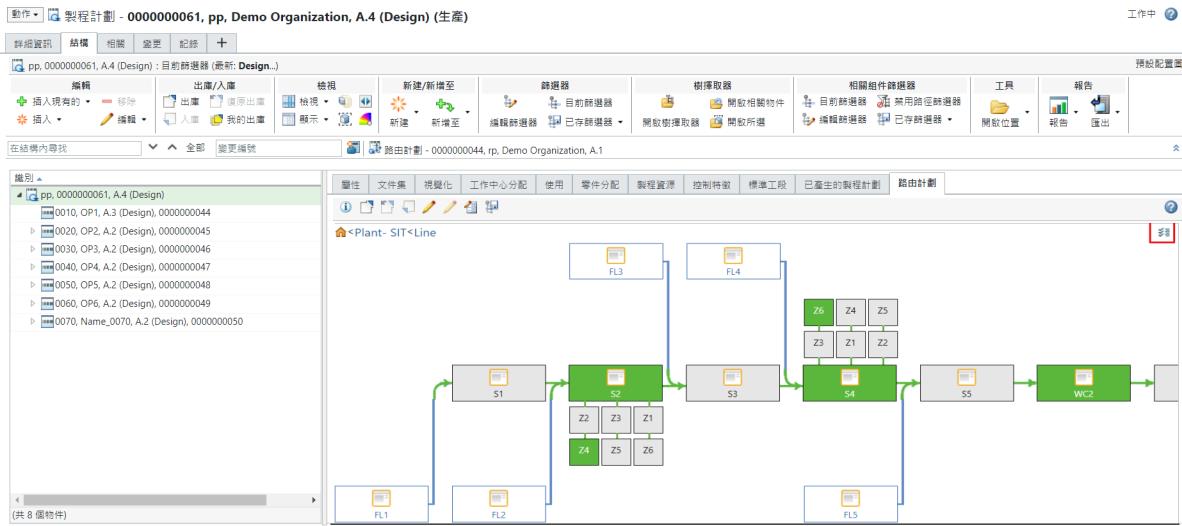

7. 在「路由計劃」標籤中,按一下工廠或生產線識別以檢視路由計劃。
其他資訊
• 製程計劃識別會顯示在 PPB 工具列上方。
• 路由計劃識別會顯示在製程計劃標籤上方。如果路由計劃已出庫,路由計劃物件名稱旁邊也會顯示「已出庫」圖示。
•
「在製程計劃瀏覽器中開啟」動作只會連結至「PTC 製造授權」設定檔。
• 當您在路由計劃的前後關聯中開啟製程計劃時,路由計劃會顯示與路由計劃相關聯,而不是與製程計劃相關聯的工廠。「工作中心分配」標籤會顯示與製程計劃相關聯的工廠。請考慮下列情境:
◦ 系統包含下列物件:
▪ 三個工廠 Plant1、Plant2 與 Plant3
▪ 兩個路由計劃 RoutingPlan1 與 RoutingPlan2
▪ ProcesPlan1
◦ Plant1 和 Plant2 分別與 RoutingPlan1 和 RoutingPlan2 相關。Plant3 與 ProcessPlan1 相關。
當您載入 RoutingPlan1 時,Plant1 會顯示在「路由計劃」標籤中。當您載入 RoutingPlan2 時,Plant2 會顯示在「路由計劃」標籤中。在這兩種情況下,「工作中心分配」標籤會顯示 Plant3。
